Система измерений количества и показателей качества нефти № 002
| Номер в ГРСИ РФ: | 99059-26 |
|---|---|
| Производитель / заявитель: | АО "РН-Няганьнефтегаз", г.Нягань |
Система измерений количества и показателей качества нефти № 002 (далее - СИКН) предназначена для измерения массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99059-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 002 | ||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ee9954cd-072f-4e81-5a7b-3bdf63e3b718 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «РН-Няганьнефтегаз», РОССИЯ, 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100621.00 МП ГСИ. Система измерений количества и показателей качества нефти № 002. Методика поверки
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99059-26: Описание типа
2026-99059-26.pdf
|
Скачать | 165.1 КБ | |
|
99059-26: Методика поверки
ВЯ.31.1100621.00 МП
2026-mp99059-26.pdf
|
Скачать | 917.9 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 002 (далее - СИКН) предназначена для измерения массы нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счётчиков-расходомеров массовых. Выходные сигналы счётчиков-расходомеров массовых, преобразователей давления, температуры, плотности, объёмной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) блок измерительных линий (БИЛ);
2) блок измерений показателей качества нефти (БИК);
3) система сбора и обработки информации (СОИ).
В состав СИКН входят автономные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
1 |
2 |
3 |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF400 |
БИЛ, БИК |
13425-06 |
|
Счётчики-расходомеры кориолисовые КТМ РуМАСС |
БИЛ, БИК |
83825-21 |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08 |
|
Датчики температуры Rosemount 644 |
БИЛ, БИК |
63889-16 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Датчики давления Метран-100 мод. Метран-100-Ех-ДИ |
БИЛ, БИК |
22235-01 22235-08 |
|
Датчики давления Метран-150 |
БИЛ, БИК |
32854-13 |
|
Влагомеры поточные L |
БИК |
56767-14 25603-03 |
|
Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм2 |
БИК |
14557-15 |
|
Преобразователи плотности и расхода CDM мод. CDM100P |
БИК |
63515-16 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») |
СОИ |
76279-19 |
|
Примечания 1) Часть средств измерений из приведённых в таблице могут находиться в резерве. 2) В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы брутто нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик счётчиков-расходомеров массовых, поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКН: УПСВ ДНС-1 УНПА «Каменное». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа и методик поверки. Заводской номер 002 в виде цифрового обозначения нанесён методом аэрографии на информационную табличку, установленную перед входом в помещение технологической части СИКН. Нанесение знака поверки на СИКН не предусмотрено.
О бщий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

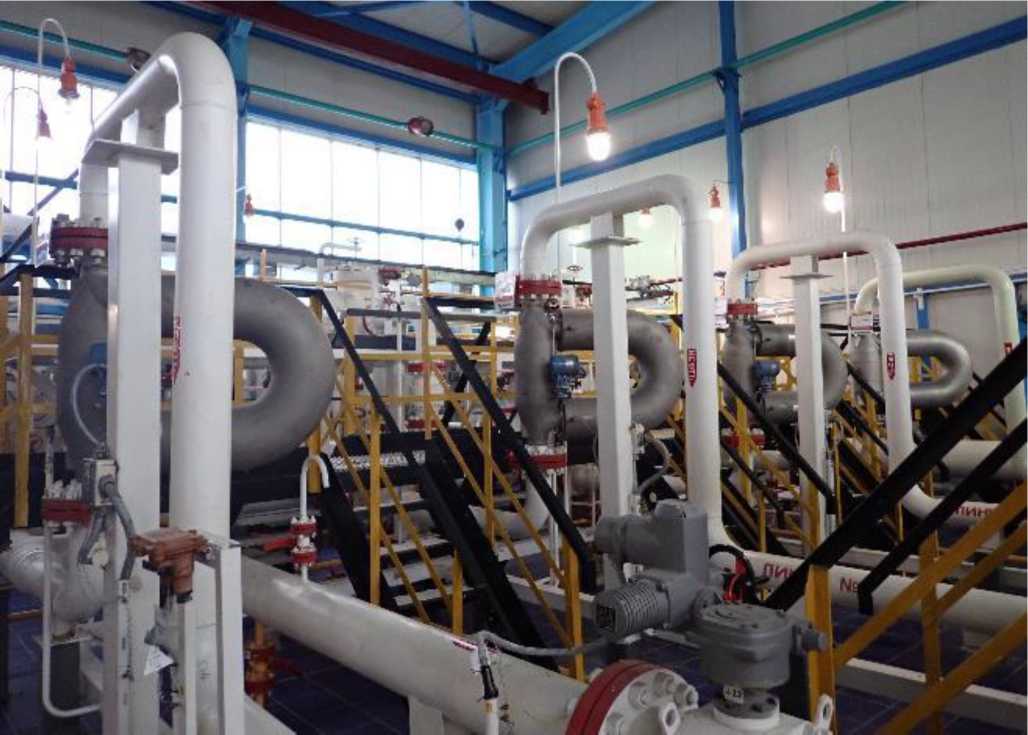

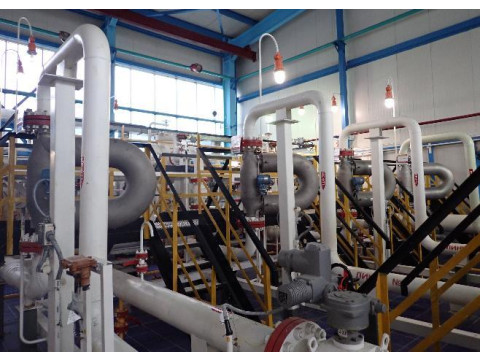

Рисунок 1 - Общий вид СИКН
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного.
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Formula.o |
|
Номер версии ПО |
1.000 |
|
Цифровой идентификатор ПО |
E4430874 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 200 до 930 |
|
Пределы допускаемой относительной погрешности измерения массы брутто нефти, % |
± 0,25 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольнорезервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность нефти в рабочем диапазоне температур, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более |
от + 5 до + 50 от 0,3 до 4,0 от 800 до 880 1,0 0,05 100 66,7 |
|
Температура окружающего воздуха, °С |
от + 10 до + 35 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти № 002, заводской номер 002 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1997/2026 «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 002 на УПСВ ДНС-1 «Каменное», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1997/01.00248-2014/2026 от 27 апреля 2026 г.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)
Приказ Росстандарта от 19 мая 2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости»
