Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN
| Номер в ГРСИ РФ: | 99065-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "3Д-Интеграция", г. Москва |
Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN (далее - приборы) предназначены для измерений линейных размеров объектов с поверхностью сложной формы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99065-26 | ||||||||||||
| Действует | по 30.07.2031 | ||||||||||||
| Наименование | Приборы оптические координатно-измерительные бесконтактные | ||||||||||||
| Модель | AM.TECH LaserSCAN | ||||||||||||
| Модификации |
AM.TECH LaserSCAN KSCAN E AM.TECH LaserSCAN KSCAN X AM.TECH LaserSCAN SIMSCAN S AM.TECH LaserSCAN SIMSCAN E AM.TECH LaserSCAN 3DeVOK MT AM.TECH LaserSCAN 3DeVOK MT+ |
||||||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 16ebe7ec-5468-7f50-98c4-be2298c5e854 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПО «3Д-Интеграция», РОССИЯ, 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП-1181-2026 ГСИ. Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99065-26: Описание типа
2026-99065-26.pdf
|
Скачать | 294.1 КБ | |
|
99065-26: Методика поверки
МП-1181-2026
2026-mp99065-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN (далее - приборы) предназначены для измерений линейных размеров объектов с поверхностью сложной формы.
Описание
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в следующих модификациях: AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN KSCAN X, AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E, AM.TECH LaserSCAN 3DeVOK MT, AM.TECH LaserSCAN 3DeVOK MT+, отличающихся некоторыми метрологическими и техническими характеристиками.
Модификация AM.TECH LaserSCAN KSCAN E проецирует линии инфракрасного и синего диапазонов спектра. Количество инфракрасных линий - 38. Суммарное количество синих линий во всех режимах - 126.
Модификации AM.TECH LaserSCAN KSCAN X, AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN KSCAN X суммарное количество синих линий во всех режимах - 139, у модификации AM.TECH LaserSCAN SIMSCAN S -126, у модификации AM.TECH LaserSCAN SIMSCAN E - 81.
Модификация AM.TECH LaserSCAN 3DeVOK MT проецирует линии инфракрасного и синего диапазонов спектра, а также инфракрасный структурированный подсвет. Количество инфракрасных линий - 22. количество синих линий - 34.
Модификация AM.TECH LaserSCAN 3DeVOK MT+ проецирует линии синего диапазона спектра, а также инфракрасный структурированный подсвет. Суммарное количество синих линий - 46.
Для увеличения диапазона и повышения точности измерений модификациями AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN SIMSCAN E имеют возможность проведения комбинированных измерений совместно со вспомогательным устройством AM.TECH MSCAN (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования. И после обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
Модификации AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN KSCAN X имеют возможность проведения комбинированных измерений совместно с адаптивной или глобальной системами встроенной фотограмметрии.
Модификации AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E имеют возможность проведения комбинированных измерений совместно с адаптивной системой встроенной фотограмметрии.
Адаптивная система встроенной фотограмметрии предполагает использование только масштабных или калибровочных линеек, глобальная система предполагает использование масштабных или калибровочных линеек совместно с кодированными метками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
б)
а)
в)
г)
д) е)

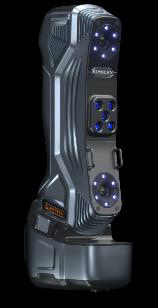

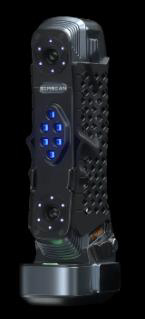

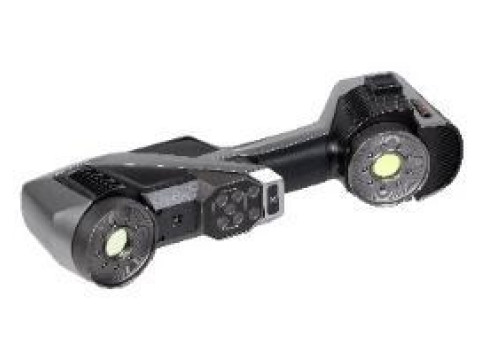

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций:
а) AM.TECH LaserSCAN KSCAN E; б) AM.TECH LaserSCAN KSCAN X;
в) AM.TECH LaserSCAN SIMSCAN S; г) AM.TECH LaserSCAN SIMSCAN E;
д) AM.TECH LaserSCAN 3DeVOK MT; е) AM.TECH LaserSCAN 3DeVOK MT+
Место нанесения маркировочной наклейки с заводским номером средства измерений
а) б) в)
Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций:
а) AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN KSCAN X;
б) AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E;
в) AM.TECH LaserSCAN 3DeVOK MT, AM.TECH LaserSCAN 3DeVOK MT+
Рисунок 3 - Общий вид устройства AM.TECH MSCAN
Программное обеспечение
Модификации AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN KSCAN X, AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E работают под управлением метрологически значимого программного обеспечения (далее - ПО) «DefinSight», модификации AM.TECH LaserSCAN 3DeVOK MT, AM.TECH LaserSCAN 3DeVOK MT+ работают под управлением метрологически значимого ПО «3DeVOK Studio», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DefinSight |
3DeVOK Studio |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2.0 |
не ниже 5.1.0.6 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
AM.TECH |
LaserSCAN | ||||
|
KSCAN X |
KSCAN E |
SIMSCAN S |
SIMSCAN E |
3DeVOK MT |
3DeVOK MT+ | |
|
Диапазон измерений линейных размеров, мм |
от 100 до 5000 |
от 10 до 5000 | ||||
|
Диапазон измерений линейных размеров объектов при проведении комбинированных измерений совместно с адаптивной или глобальной системами встроенной фотограмметрии, или с устройством MSCAN, мм |
от 100 до 15000 |
от 10 до 10000 |
_ | |||
|
Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95): | ||||||
|
- измерений линейных размеров, мм |
±(0,067+0,010^ L) |
±(0,014+0,025^ L) |
±(0,014+0,025^ L) |
±(0,015+0,030^ L) |
±(0,040+0,035^ L) |
±(0,030+0,035^ L) |
|
- измерений линейных размеров при проведении комбинированных измерений совместно с адаптивной или глобальной системами встроенной фотограмметрии, мм |
±(0,065+0,010^ L) |
±(0,014+0,014-L) |
±(0,013+0,012-L) |
±(0,015+0,015-L) |
_ | |
|
- измерений линейных размеров при проведении комбинированных измерений совместно с устройством MSCAN, мм |
_ |
±(0,013+0,012-L) |
_ |
±(0,013+0,012-L) |
_ | |
|
где L - измеряемый линейный размер, м | ||||||
Таблица 3 - Основные технические характеристики прибора AM.TECH LaserSCAN
|
Наименование характеристики |
Значение | |||||
|
Модификация |
AM.TECH LaserSCAN | |||||
|
KSCAN X |
KSCAN E |
SIMSCAN S |
SIMSCAN E |
3DeVOK MT |
3DeVOK MT+ | |
|
Габаритные размеры (Длина х Ширина x В ысота), мм, не более |
344x124x99 |
203x80x44 |
215x73x53 | |||
|
Масса, кг, не более |
1,20 |
0,56 |
0,60 |
0,64 |
0,62 | |
|
Напряжение питания от источника постоянного тока, В |
24 | |||||
|
Характеристики лазерного излучателя (синего/инфракрасного): - длина волны, нм -мощность, мВт, не более |
450/ 0,77/- |
450/850 0,77/0,79 |
450 0,77/- |
450/ 0,77/- |
450/850 0,77/0,79 |
450/ 0,77/- |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % не более |
от -10 до +40 80 |
от 0 до +40 80 | ||||
Таблица 4 - Основные технические характеристики устройства AM.TECH MSCAN
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинаxШиринаxВысота), мм, не более |
180x80x60 |
|
Масса, кг, не более |
0,58 |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % не более |
от -10 до +40 80 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
15000 |
|
Средний полный срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку и титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя) |
AM.TECH LaserSCAN |
1 шт. |
|
Калибровочная плита |
_ |
1 шт. |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Калибровочная линейка для системы фотограмметрии |
_ |
2 шт. |
|
Масштабная линейка для системы фотограмметрии** |
_ |
2 шт. |
|
Комплект рефлекторных меток |
_ |
1 шт. |
|
Комплект кодированных меток* |
_ |
1 шт. |
|
Комплект проводов для подключения к сети |
_ |
1 шт. |
|
Комплект проводов для подключения к компьютеру |
_ |
1 шт. |
|
Комплект для беспроводного подключения к компьютеру* |
_ |
По заказу |
|
USB накопитель с ПО |
_ |
1 шт. |
|
Электронный ключ запуска ПО |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Кейс для транспортировки |
_ |
1 шт. |
|
Вспомогательное устройство |
AM.TECH MSCAN |
По заказу |
|
Руководство по эксплуатации AM.TECH MSCAN |
_ |
По заказу |
|
* Только для модификаций AM.TECH LaserSCAN KSCAN E, AM.TECH KSCAN X, AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN * * Только для модификации AM.TECH LaserSCAN KSCAN X |
LaserSCAN E | |
Сведения о методах измерений
приведены в разделе 5 «Процесс сканирования» документа «Приборы оптические координатноизмерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN KSCAN E, AM.TECH LaserSCAN KSCAN X. Руководство по эксплуатации», в разделе 6 «Процесс сканирования» документа «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN SIMSCAN S, AM.TECH LaserSCAN SIMSCAN E. Руководство по эксплуатации» и в разделе 7 «Сканирование» документа «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN 3DeVOK MT, AM.TECH LaserSCAN 3DeVOK MT+. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
ТУ 26.20.16.155-16-03459526-2025 Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN. Технические условия.
