Установки поверочные передвижные CBPm
| Номер в ГРСИ РФ: | 99070-26 |
|---|---|
| Производитель / заявитель: | Фирма "ETP GmbH", Германия |
Установки поверочные передвижные CBPm (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или массового расхода жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99070-26 | |||||||||
| Наименование | Установки поверочные передвижные | |||||||||
| Модель | CBPm | |||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a4866cdc-b128-37f6-854b-a81797ecbc3c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ETP GmbH, ГЕРМАНИЯ, In der Au 1, D-73342 Bad Ditzenbach/Gosbach
Поверка
| Методика поверки / информация о поверке |
МП 1807-1-2026 ГСИ. Установки поверочные передвижные CBPm. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99070-26: Описание типа
2026-99070-26.pdf
|
Скачать | 142.7 КБ | |
|
99070-26: Методика поверки
МП 1807-1-2026
2026-mp99070-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Установки поверочные передвижные CBPm (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или массового расхода жидкости.
Описание
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или массового расхода жидкости, создаваемых при помощи средств измерений расхода и количества жидкости, насосных агрегатов (не входят в состав установки), средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установки состоят из средства измерений массы жидкости в потоке и/или массового расхода жидкости, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
В качестве средств измерений массы жидкости в потоке и/или массового расхода жидкости в составе установок применяются счетчики-расходомеры массовые Micro Motion модификации CMF (регистрационный № 45115-10).
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления Rosemount 0065 (регистрационный № 53211-13).
В качестве средств измерений давления жидкости в составе установок применяются преобразователи давления измерительные VEGABAR (регистрационный № 47784-11) или преобразователи (датчики) давления измерительные EJ* (регистрационный № 59868-15).
Система сбора и обработки информации реализована на базе комплексов измерительновычислительных DohSys BCU (регистрационный № 61389-15).
К средствам измерений данного типа относятся установки с заводскими №№ R1313870-0008-L, R1313870-0009-L.
В составе установки с заводским № R1313870-0008-L применяются счетчик-расходомер массовый Micro Motion модификации CMF, регистрационный № 45115-10, преобразователь давления измерительный VEGABAR, регистрационный № 47784-11, термопреобразователь сопротивления Rosemount 0065, регистрационный № 53211-13, комплекс измерительновычислительный DohSys BCU, регистрационный 61389-15.
В составе установки с заводским № R1313870-0009-L применяются счетчик-расходомер массовых Micro Motion модификации CMF, регистрационный № 45115-10, преобразователь (датчик) давления измерительный EJ*, регистрационный № 59868-15, термопреобразователь сопротивления Rosemount 0065, регистрационный № 53211-13, комплекс измерительновычислительный DohSys BCU, регистрационный 61389-15.

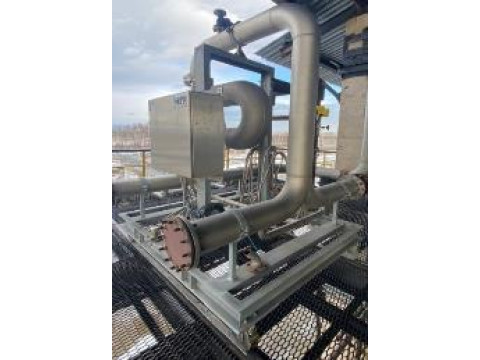

Конструктивно установки представляют собой трубную обвязку с установленными средствами измерений, жестко закрепленную на металлической раме. Комплекс измерительновычислительный DohSys BCU установлен в обогреваемом шкафу на металлической раме установок. Общий вид установок представлен на рисунке 1 (вид элементов конструкции и их расположение может отличаться).

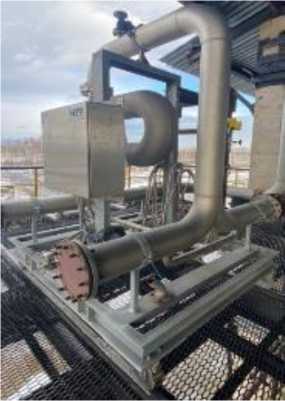

Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на присоединительных фланцах средств измерений массы жидкости в потоке и/или массового расхода жидкости.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на дверце шкафа, установленного на раме установки, методом лазерной гравировки или типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
]
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок встроенное и реализовано на базе комплекса измерительно-вычислительного DohSys BCU (регистрационный номер 61389-15).
Функции ПО: сбор, отображение и регистрирование информации со средств измерений, выполнение математической обработки результатов измерений, генерация отчетов в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений массы жидкости в потоке и/или массового расхода жидкости, создание и ведение архивов и журналов событий.
Метрологически значимая часть ПО установок хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО установок.
ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО установок для пользователя закрыт. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики установок нормированы с учетом влияния ПО.
Идентификационные данные ПО установок приведены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные ПО коммуникационного модуля
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Type 2.2 2.1 |
|
Номер версии (идентификационный номер) ПО |
202 |
|
Цифровой идентификатор ПО |
704C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Таблица 2 - Идентификационные данные ПО измерительного модуля
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Type 3.1 1.1 |
|
Номер версии (идентификационный номер) ПО |
500 |
|
Цифровой идентификатор ПО |
1F42 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Таблица 3 - Идентификационные данные ПО измерительного модуля
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Type 1.2 2.1 |
|
Номер версии (идентификационный номер) ПО |
101 |
|
Цифровой идентификатор ПО |
3B73 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Таблица 4 - Идентификационные данные ПО графического модуля
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Type Program |
|
Номер версии (идентификационный номер) ПО |
V1.624 |
|
Цифровой идентификатор ПО |
A95E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) массового расхода жидкости, т/ч |
от 60 до 600 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) массы жидкости в потоке и массового расхода жидкости, % |
±0,11 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость (нефтепродукты) |
|
Температура измеряемой среды, °C |
от -30 до +40 |
|
Избыточное давление измеряемой среды, МПа |
от 0,1 до 0,8 |
|
Плотность измеряемой среды, кг/м3 |
от 650 до 900 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38/220±22 50±1 |
|
Потребляемая мощность, ВА, не более |
350 |
|
Условия эксплуатации: - температура окружающего воздуха в месте установки средств измерений, °С - температура окружающего воздуха в обогреваемом шкафу, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 от +15 до +35 от 30 до 80 от 84 до 106,7 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
2200 2175 3300 |
|
Масса, кг, не более |
800 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на раме (каркасе) установки, методом лазерной гравировки или типографским методом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная передвижная |
CBPm, заводские № R1313870-0008-L и R1313870-0009-L |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
Приведены в разделе 7 «Формулы расчета УП» руководства по эксплуатации на установки поверочные передвижные CBPm.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
