Виброметры лазерные миниатюрные VibroMicro

Назначение

Виброметры лазерные миниатюрные VibroMicro (далее - виброметры) предназначены для бесконтактных измерений параметров вибрации (виброскорости, виброперемещения и виброускорения) и импульсных механических процессов.

Описание

Принцип действия виброметров основан на доплеровском сдвиге частоты лазерного излучения инфракрасного лазера, отраженного от движущегося объекта. Отраженное от движущейся поверхности объекта излучение содержит информацию о скорости и перемещении объекта. Перемещение поверхности модулирует фазу волны излучения, в то время как скорость движения поверхности сдвигает его оптическую частоту. Поскольку частота лазерного излучения слишком высока для непосредственной демодуляции, в целях выделения измеряемых параметров движения в виброметрах применяют интерферометрическое устройство. В интерферометре происходит смешение измерительной волны излучения и волны опорного луча, поступающих в фотодетектор.

Результирующая интенсивность излучения на поверхности фотодетекторов определяется относительной фазой и частотой смешивающихся волн. Разность фаз опорного и измерительного лучей зависит от разности пройденных ими путей, которая изменяется при перемещении движущейся поверхности. Фазовая модуляция сигнала приводит к его частотной модуляции таким образом, что соответствующая девиация частоты является производной по времени модулированного фазового угла. Скорость движения поверхности объекта измерения будет связана с девиацией частоты по отношению к несущей частоте. Информация, закодированная в сигнале с высокочастотной несущей гетеродинного интерферометра, менее чувствительна к помехам и искажениям.

После первичной обработки виброметр выдает сигнал в аналоговом виде через BNC выход или в цифровом виде через Ethernet разъем.

Виброметры лазерные VibroMicro выпускаются в следующих модификациях: Sputnik, Apollo, Shenzhou и Mars, которые отличаются максимальным значением виброскорости. Модификация Mars отличается наличием дополнительного радиатора пассивного охлаждения и дополнительного выходного канала.

Виброметры используются совместно со съемными объективами, параметры которых отличаются оптической диафрагмой, максимальным расстоянием до объекта измерений, регулируемым фокусным расстоянием, глубиной резкости и максимальным углом диффузного отражения от поверхности измерения.

Общий вид виброметров и место нанесения серийного номера представлены на рисунке 1 и рисунке 2.

Опломбирование виброметров не предусмотрено. Нанесение знака поверки на виброметры не предусмотрено.

Серийный номер в цифро-буквенном формате наносится на корпус виброметра методом наклейки.

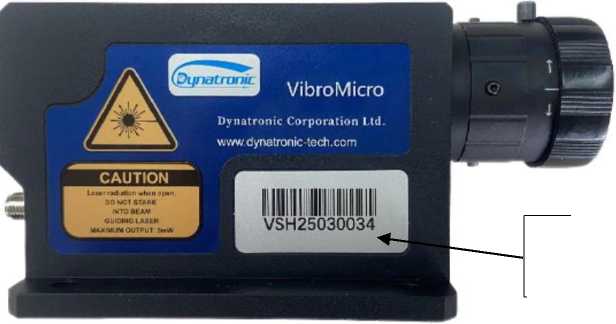

Место нанесения серийного номера

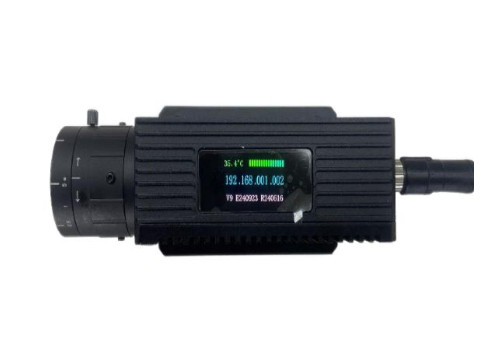

Рисунок 1 - Общий вид виброметров лазерных миниатюрных VibroMicro модификаций Sputnik, Apollo и Shenzhou

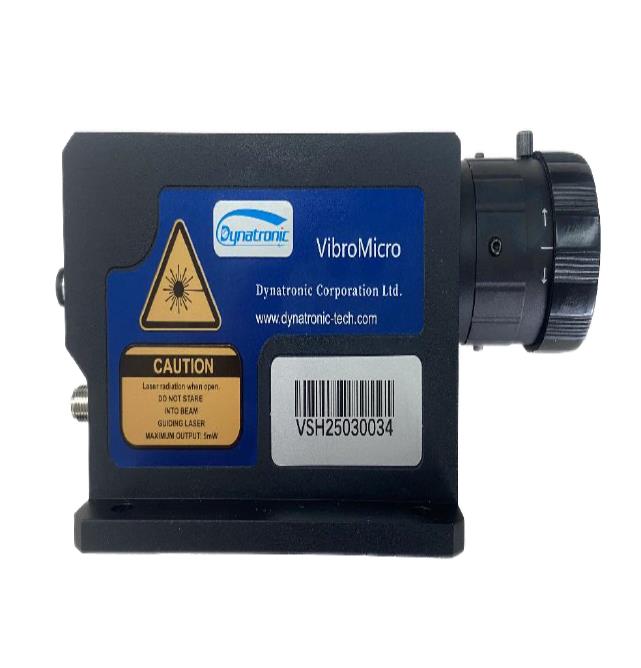

Место нанесения серийного номера

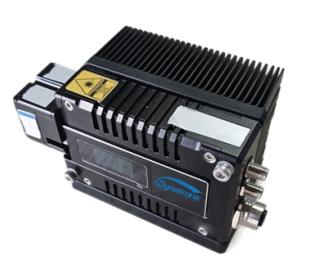

Рисунок 2 - Общий вид виброметров лазерных миниатюрных VibroMicro модификации Mars

Программное обеспечение

Виброметры лазерные миниатюрные VibroMicro имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО находится во внутренней памяти микроконтроллера и служит для обеспечения функционирования виброметров, преобразования сигналов и обмена данными. Метрологические характеристики нормированы с учетом влияния ПО.

Модификации Sputnik и Apollo могут быть удаленно перепрограммированы, а конфигурации могут быть изменены путем загрузки в память обновленных версий встроенного ПО. Модификации Shenzhou и Mars не могут быть удаленно перепрограммированы, а конфигурации могут быть изменены только на производстве.

Внешнее ПО, устанавливаемое на персональный компьютер, предназначено для сбора информации, анализа, контроля и управления виброметром, выбора режима работы, переключения диапазона измерений, коэффициента преобразования и полос частот фильтров.

Взаимодействие виброметров VibroMicro с ПО VibroSoft осуществляется в цифровом виде по разъему Gigabit Ethernet или при помощи аналого-цифровых преобразователей (АЦП), подключаемых к аналоговому выходу виброметра. ПО по структуре является целостным, выполняет математические функции формирования выходного сигнала и функции управления параметрами отображения.

Установленные для аналогового выхода параметры сохраняются в энергонезависимой памяти и сохраняются при отключении виброметра от сети питания.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие вычисления и процесс измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на руководство по эксплуатации методом наклейки или печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Установка и ввод в эксплуатацию» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»;

Стандарт предприятия «Единые технические и метрологические требования на виброметры лазерные миниатюрные VibroMicro».
