Измерители параметров заземляющих устройств TRК-G
| Номер в ГРСИ РФ: | 99080-26 |
|---|---|
| Производитель / заявитель: | ООО "Парма", г.С.-Петербург |
Измерители параметров заземляющих устройств TRK-G (далее - измерители) предназначены для измерений электрического сопротивления, напряжения и силы переменного тока, удельного сопротивления грунта.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99080-26 | |||||||||||||||
| Действует | по 03.08.2031 | |||||||||||||||
| Наименование | Измерители параметров заземляющих устройств | |||||||||||||||
| Модель | TRК-G | |||||||||||||||
| Модификации |
TRK-G 2000+ TRK-G 2000A+ TRK-G 2000C+ TRK-G 2030 TRK-G 2030В TRK-G 3010С TRK-G 3020C TRK-G 3025 |
|||||||||||||||
| Приказы |
№1535 от
03.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cdad224e-c423-6803-8a65-e6b9788a2486 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ПАРМА», РОССИЯ, 198216, г. Санкт-Петербург, пр-кт Ленинский, д. 140, литер А, помещ. 15Н
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-170-25 ГСИ. Измерители параметров заземляющих устройств TRК-G. Методика поверки»
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99080-26: Описание типа
2026-99080-26.pdf
|
Скачать | 202 КБ | |
|
99080-26: Методика поверки
МП-НИЦЭ-170-25
2026-mp99080-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Измерители параметров заземляющих устройств TRK-G (далее - измерители) предназначены для измерений электрического сопротивления, напряжения и силы переменного тока, удельного сопротивления грунта.
Описание
Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем (далее - АЦП), дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее. Управление режимами работы и отображение информации на жидкокристаллическом дисплее осуществляются с помощью встроенного микроконтроллера.
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе.
Измерители выпускаются в модификациях TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+, TRK-G 2030, TRK-G 2030В, TRK-G 3010С, TRK-G 3020C, TRK-G 3025 отличающихся режимами работы, внешним видом, метрологическими и техническими характеристиками, возможностью подключения клещей токоизмерительных (модификации TRK-G 3020C, TRK-G 3025).
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 5. Нанесение знака поверки на измерители не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

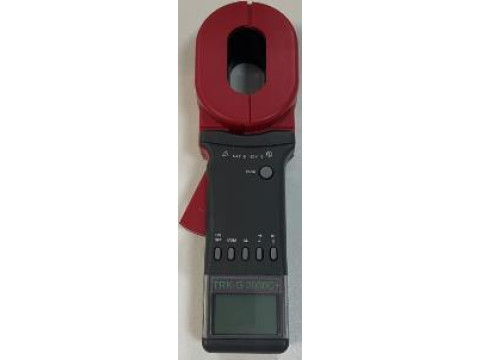

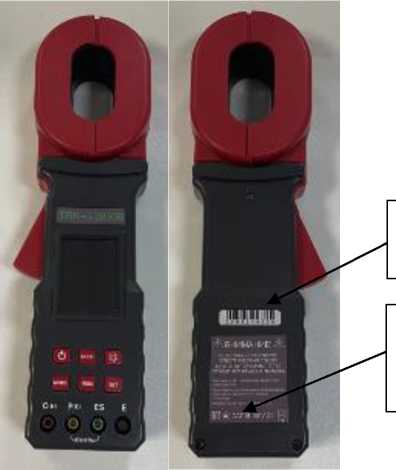

Рисунок 1 - Общий вид измерителей модификаций TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителей модификаций TRK-G 2030, TRK-G 2030В с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
знака утверждения типа
Место нанесения
заводского номера

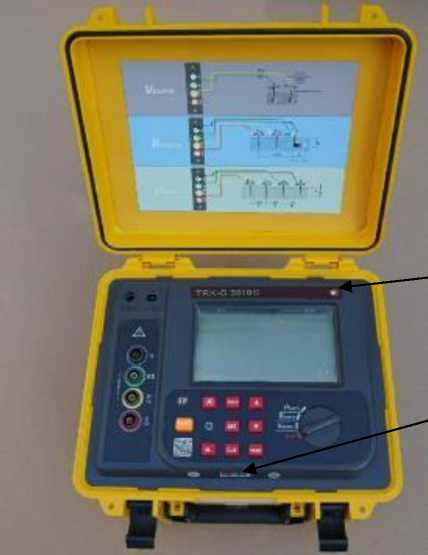

Рисунок 3 - Общий вид измерителей модификации TRK-G 3010C с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

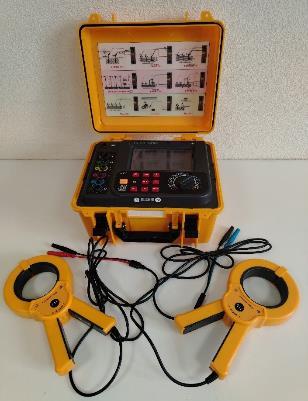

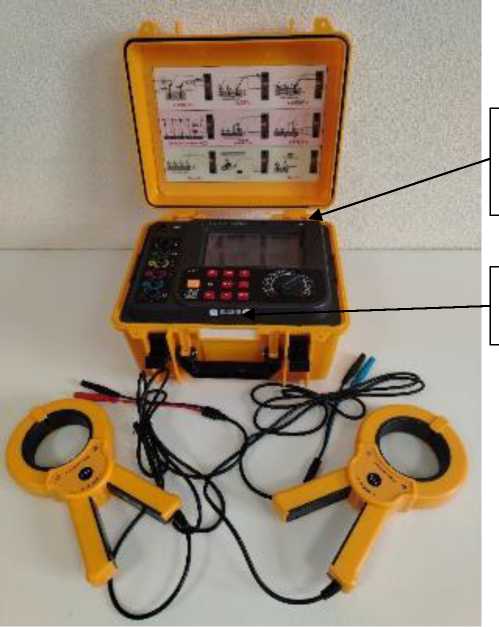

Рисунок 4 - Общий вид измерителей модификации TRK-G 3020C с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

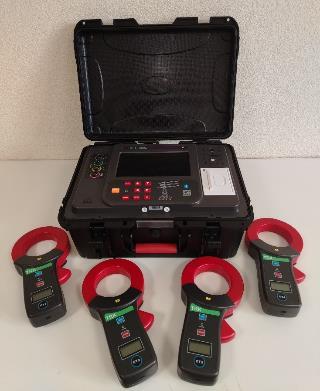

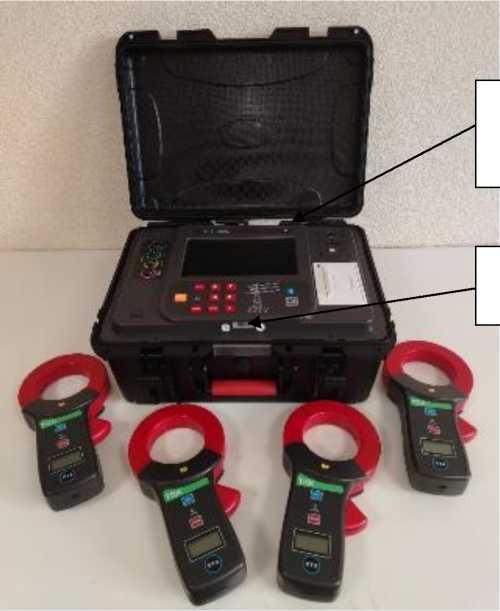

Рисунок 5 - Общий вид измерителей модификации TRK-G 3025 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Измерители работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно и является метрологически значимым.
Метрологические характеристики измерителей нормированы с учетом влияния ПО.
ПО заносится в защищенную от записи и чтения память микроконтроллера измерителя предприятием-изготовителем и недоступно для потребителя.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики измерителей модификации TRK-G 2000+
|
Функция измерителей |
Диапазоны измерений |
Разрешени е |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства |
от 0,010 до 0,090 Ом от 0,10 до 0,99 Ом от 1,0 до 49,9 Ом от 50,0 до 99,5 Ом от 100 до 199 Ом от 200 до 395 Ом от 400 до 590 Ом от 600 до 880 Ом от 900 до 1200 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 0,5 Ом 1 Ом 5 Ом 10 Ом 20 Ом 30 Ом |
±(0,01-КИзм + 0,01 Ом) ±(0,01-КИзм + 0,01 Ом) ±(0,01<Иизм + 0,1 Ом) ±(0,015<Иизм + 0,5 Ом) ±(0,02-RB3m + 1 Ом) ±(0,05-RB3m + 5 Ом) ±(0,1<Иизм + 10 Ом) ±(0,2-RB3m + 20 Ом) ±(0,25<Иизм + 30 Ом) |
|
Примечание - R^m - измеренное значение электрического сопротивления, Ом | |||
Таблица 3 - Метрологические характеристики измерителей модификации TRK-G 2000A+
|
Функция измерителей |
Диапазоны измерений |
Разрешени е |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства |
от 0,010 до 0,090 Ом от 0,10 до 0,99 Ом от 1,0 до 49,9 Ом от 50,0 до 99,5 Ом от 100 до 199 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 0,5 Ом 1 Ом |
±(0,01-Кизм + 0,01 Ом) ±(0,01-Кизм + 0,01 Ом) ±(0,01'RB3m + 0,1 Ом) ±(0,015-Кизм + 0,5 Ом) ±(0,02-RB3m + 1 Ом) |
Примечание - Ru3m - измеренное значение электрического сопротивления, Ом
Таблица 4 - Метрологические характеристики измерителей модификации TRK-G 2000C+
|
Функция измерителей |
Диапазоны измерений |
Разрешени е |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства |
от 0,010 до 0,090 Ом от 0,10 до 0,99 Ом от 1,0 до 49,9 Ом от 50,0 до 99,5 Ом от 100 до 199 Ом от 200 до 395 Ом от 400 до 590 Ом от 600 до 880 Ом от 900 до 1200 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 0,5 Ом 1 Ом 5 Ом 10 Ом 20 Ом 30 Ом |
±(0,01-Кизм + 0,01 Ом) ±(0,01-Кизм + 0,01 Ом) ±(0,01'RB3m + 0,1 Ом) ±(0,015-Кизм + 0,5 Ом) ±(0,02-RB3m + 1 Ом) ±(0,05-RB3m + 5 Ом) ±(0,1<Иизм + 10 Ом) ±(0,25-Яизм + 20 Ом) ±(0,25-Кизм + 30 Ом) |
|
Измерение силы переменного тока* (ток утечки) в диапазоне частот от 45 до 55 Гц |
от 0,05 до 9,95 мА от 10,0 до 99,0 мА от 100 до 299 мА от 0,30 до 2,99 А от 3,0 до 9,9 А от 10,0 до 19,9 А от 20,0 до 30,0 А |
0,05 мА 0,1 мА 1 мА 0,01 А 0,1 А 0,1 А 0,1 А |
±(0,025- 1изм + 1 мА) ±(0,025- 1изм + 5 мА) ±(0,025^1изм + 10 мА) ±(0,025- 1изм + 0,1 А) ±(0,025-IB3m + 0,3 А) ±(0,025- 1изм + 0,5 А) ±(0,03-1изм + 1 А) |
|
Примечания: * - среднеквадратичные значения; R-изм - измеренное значение электрического сопротивления, Ом; 1изм - измеренное значение силы переменного тока, мА (А). | |||
Таблица 5 - Метрологические характеристики измерителей модификаций TRK-G 2030, TRK-G 2030В
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства без использования клещей (2/3/4-проводный метод измерения) |
от 0,10 до 20,00 Ом от 20,0 до 200,0 Ом от 200 от 2000 Ом от 2,00 от 20,00 кОм от 20,0 от 200,0 кОм* |
0,01 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
±(0,04<Иизм + 0,10 Ом) ±(0,05-Кизм + 0,5 Ом) ±(0,05<Иизм + 5 Ом) ±(0,04<Иизм + 0,05 кОм) ±(0,06-Кизм + 0,5 кОм) |
|
Измерение электрического сопротивления заземляющего устройства (селективный метод) |
от 0,10 до 20,00 Ом от 20,0 до 200,0 Ом от 200 от 1000 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,02<Иизм + 0,05 Ом) ±(0,02-Кизм + 0,5 Ом) ±(0,02<Иизм + 5 Ом) |
|
Измерение электрического сопротивления заземляющего устройства с использованием клещей |
от 0,010 до 0,090 Ом от 0,10 до 0,99 Ом от 1,0 до 49,9 Ом от 50,0 до 99,5 Ом от 100 до 199 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 0,5 Ом 1 Ом |
±(0,01<Иизм + 0,05 Ом) ±(0,01<Иизм + 0,05 Ом) ±(0,1<Иизм + 0,5 Ом) ±(0,02-Кизм + 0,5 Ом) ±(0,05-Кизм + 1 Ом) |
|
Измерение удельного сопротивления грунта |
от 0,01 до 99,99 Ом^м от 100,0 до 999,9 Ом^м от 1000 до 9999 Ом^м от 10,00 до 99,99 кОм^м от 100,0 до 999,9 кОм^м от 1000 до 9000 кОм^м |
0,01 Ом^м 0,1 Ом^м 1 Ом^м 10 Ом^м 0,1 кОм^м 1 кОм^м |
±(0,06физм+ 5 е.м.р.) |
|
Измерение напряжения переменного тока** (напряжение помех) в диапазоне частот от 45 до 55 Гц |
от 0,1 до 600,0 В |
0,1 В |
±(0,03-Urnd- 0,5 В) |
|
Измерение силы переменного тока** (ток утечки) в диапазоне частот от 45 до 55 Гц |
от 0,001 до 5,000 мА от 5,0 до 100,0 мА от 100 до 500 мА от 0,50 до 20,00 А от 20,0 до 45,0 А* |
0,001 мА 0,1 мА 1мА 0,01А 0,1А |
±(0,025- 1изм+ 1 мА) ±(0,025- 1изм+ 5 мА) ±(0,025^изм+ 10 мА) ±(0,025-!изм+ 0,5 А) ±(0,025-!изм+ 0,5 А) |
|
Примечания: * - только для модификации TRK-G 2030В; * * - среднеквадратичные значения; R-изм - измеренное значение электрического сопротивления, Ом (кОм); 1изм - измеренное значение силы переменного тока, мА (А); иизм - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда; Ризм - измеренное значение удельного сопротивления грунта, Ом^м (кОм^м); Удельное сопротивление грунта является вычисляемым параметром и рассчитывается по формуле: р =2-n-a-R, где: а - расстояние между электродами, установленное на измерителе для расчета (от 1 до 100), м; R - электрическое сопротивление между электродами P(S)-ES, Ом. | |||
Таблица 6 - Метрологические характеристики измерителей модификации TRK-G 3010С
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства (2/3/4-проводный метод измерения) |
от 0,01 до 30,00 Ом от 30,0 до 300,0 Ом от 300 до 3000 Ом от 3,00 до 30,00 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,1 кОм |
±(0,02<Иизм + 0,03 Ом) ±(0,02-Кизм + 0,3 Ом) ±(0,02<Иизм + 3 Ом) ±(0,04-Кизм + 0,3 кОм) |
|
Измерение удельного сопротивления грунта |
от 0,01 до 99,99 Ом^м от 100,0 до 999,9 Ом^м от 1000 до 9999 Ом^м от 10,00 до 99,99 кОм^м от 100,0 до 999,9 кОм^м от 1000 до 9000 кОм^м |
0,01 Ом^м 0,1 Ом^м 1 Ом^м 10 Ом^м 0,1 кОм^м 1 кОм^м |
±(0,06физм + 5 е.м.р.) |
|
Измерение напряжения переменного тока* (напряжение помех) в диапазоне частот от 45 до 55 Гц |
от 0,1 до 600,0 В |
0,1 В |
±(0,02^изм+ 0,3 В) |
|
Примечания: * - среднеквадратичные значения; R-изм - измеренное значение электрического сопротивления, Ом (кОм); иизм - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда; Ризм - измеренное значение удельного сопротивления грунта, Ом^м (кОм^м); Удельное сопротивление грунта является вычисляемым параметром и рассчитывается по формуле: р =2-n-a-R, где: а - расстояние между электродами, установленное на измерителе для расчета (от 1 до 100), м; R - электрическое сопротивление между электродами P(S)-ES, Ом. | |||
Таблица 7 - Метрологические характеристики измерителей модификации TRK-G 3020C
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземляющего устройства с использованием двух клещей |
от 0,01 до 0,99 Ом от 1,0 до 29,9 Ом от 30 до 100 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,1<Иизм + 0,05 Ом) ±(0,1<Иизм + 0,5 Ом) ±(0,1'Иизм + 5 Ом) |
|
Измерение электрического сопротивления заземляющего устройства без использования клещей (2/3/4-проводный метод измерения) |
от 0,010 до 9,990 Ом от 10,00 до 29,99 Ом от 30,0 до 299,9 Ом от 300 до 2999 Ом от 3,00 до 300,00 кОм |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02-Кизм + 0,05 Ом) ±(0,02-Иизм + 0,05 Ом) ±(0,02<Иизм+ 0,3 Ом) ±(0,02-Иизм + 3 Ом) ±(0,04-Иизм + 0,03 кОм) |
|
Измерение электрического сопротивления заземляющего устройства (селективный метод) |
от 0,010 до 9,990 Ом от 10,00 до 29,99 Ом от 30,0 до 299,9 Ом от 300 до 3000 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом |
±(0,02-Иизм + 0,05 Ом) ±(0,02-Иизм + 0,05 Ом) ±(0,02-ИИЗм + 0,3 Ом) ±(0,02-Иизм + 3 Ом) |
|
Измерение удельного сопротивления грунта |
от 0,01 до 99,99 Ом^м от 100,0 до 999,9 Ом^м от 1000 до 9999 Ом^м от 10,00 до 99,99 кОм^м от 100,0 до 999,9 кОм^м от 1000 до 9000 кОм^м |
0,01 Ом^м 0,1 Ом^м 1 Ом^м 10 Ом^м 0,1 кОм^м 1 кОм^м |
±(0,06физм + 5 е.м.р.) |
|
Измерение напряжения переменного тока* (напряжение помех) в диапазоне частот от 45 до 55 Гц |
от 0,1 до 100,0 В |
0,1 В |
±(0,02^иизм + 0,3 В) |
|
Измерение силы переменного тока* (ток утечки) в диапазоне частот от 45 до 55 Гц |
от 0,01 до 9,99 мА от 10,0 до 99,9 мА от 0,100 до 0,999 А от 1,00 до 9,99 А от 10,0 до 99,9 А от 100 до 600 А |
0,01 мА 0,1 мА 0,001 А 0,01 А 0,1 А 1 А |
±(0,02- 1изм + 0,03 мА) ±(0,02 1изм + 0,3 мА) ±(0,02- 1изм + 0,003 А) ±(0,02-!ИЗм + 0,03 А) ±(0,02 1изм + 0,3 А) ±(0,02- 1изм + 3 А) |
|
Примечания: * - среднеквадратичные значения; R-изм - измеренное значение электрического сопротивления, Ом (кОм); 1изм - измеренное значение силы переменного тока, мА (А); иизм - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда; Ризм - измеренное значение удельного сопротивления грунта, Ом^м (кОм^м); Удельное сопротивление грунта является вычисляемым параметром и рассчитывается по формуле: р =2-n-a-R, где: а - расстояние между электродами, установленное на измерителе для расчета (от 1 до 100), м; R - электрическое сопротивление между электродами P(S)-ES, Ом. | |||
Таблица 8 - Метрологические характеристики измерителей модификации TRK-G 3025
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение электрического сопротивления заземления с использованием 4-х клещей |
от 0,10 до 20,00 Ом от 20,0 до 200,0 Ом |
0,01 Ом 0,1 Ом |
±(0,1-Кизм + 0,05 Ом) ±(0,1-Ra3M + 0,5 Ом) |
|
Измерение электрического сопротивления заземления без использования клещей (2/3/4-проводный метод измерения) |
от 0,10 до 20,00 Ом от 20,0 до 200,0 Ом от 200 до 2000 Ом от 2,00 до 20,00 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02<Иизм + 0,03 Ом) ±(0,02^изм + 0,3 Ом) ±(0,02^изм + 3 Ом) ±(0,04^изм + 0,03 Ом) |
|
Измерение удельного сопротивления грунта |
от 0,01 до 99,99 Ом^м от 100,0 до 999,9 Ом^м от 1000 до 9999 Ом^м от 10,00 до 99,99 кОм^м от 100,0 до 999,9 кОм^м от 1000 до 9999 кОм^м |
0,01 Ом^м 0,1 Ом^м 1 Ом^м 10 Ом^м 0,1 кОм^м 1 кОм^м |
±(0,06физм + 5 е.м.р.) |
|
Измерение напряжения переменного тока* (напряжение помех) в диапазоне частот от 45 до 55 Гц |
от 0,1 до 200,0 В |
0,1 В |
±(0,02-0™ + 0,3 В) |
|
Измерение силы переменного тока (ток утечки) в диапазоне частот от 45 до 55 Гц |
от 1,00 до 50,00 мА от 0,500 до 5,000 А от 5,0 до 500,0 А |
0,01 мА 0,001 А 0,1 А |
±(0,02- 1изм + 0,03 мА) ±(0,02- 1изм + 0,003 А) ±(0,03-!ИЗм + 0,3 А) |
|
Примечания: * - среднеквадратичные значения; R-изм - измеренное значение электрического сопротивления, Ом (кОм); 1изм - измеренное значение силы переменного тока, мА (А); иизм - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда; Ризм - измеренное значение удельного сопротивления грунта, Ом^м (кОм^м); Удельное сопротивление грунта является вычисляемым параметром и рассчитывается по формуле: р =2-n-a-R, где: а - расстояние между электродами, установленное на измерителе для расчета (от 1 до 100), м; R - электрическое сопротивление между электродами P(S)-ES, Ом. | |||
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания постоянного тока (от встроенного аккумулятора), В: - для модификаций TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ |
6 |
|
- для модификаций TRK-G 2030, TRK-G 2030B |
3,5 |
|
- для модификации TRK-G 3010С |
7,8 |
|
- для модификаций TRK-G 3020С, TRK-G 3020С, TRK-G 3025 |
7,4 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификаций TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ |
285х85х56 |
|
- для модификаций TRK-G 2030, TRK-G 2030B |
307x98x56 |
|
- для модификаций TRK-G 3010С, TRK-G 3020С |
280x260x160 |
|
- для модификации TRK-G 3025 |
355x272x164 |
|
Масса, кг, не более: - для модификаций TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ |
1,1 |
|
- для модификаций TRK-G 2030, TRK-G 2030В |
1,3 |
|
- для модификации TRK-G 3010С |
2,1 |
|
- для модификаций TRK-G 3020С, TRK-G 3025 |
2,9 |
|
Условия эксплуатации: - температура окружающей среды, °С: - для модификаций TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ |
от -20 до +55 |
|
- для модификаций TRK-G 2030, TRK-G 2030В, TRK-G 3010С, TRK-G 3020С, TRK-G 3025 |
от -10 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров заземляющих устройств |
TRK-G |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Клещи токоизмерительные: - для модификации TRK-G 3020С - для модификации TRK-G 3025 |
- |
2 шт. 4 шт. |
|
Провода измерительные (короткие)* |
- |
2 шт. |
|
Провода измерительные (удлиненные)* |
- |
4 шт. |
|
Штыри заземляющие* |
- |
4 шт. |
|
Примечание - *- для всех модификаций кроме TRK-G 2000+, TRK-G 2000A+, TRK-G 2000C+ | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документа «Измерители параметров заземляющих устройств TRK-G. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-64842914-2025 «Измерители параметров заземляющих устройств TRK-G. Технические условия».
