Течеискатель массспектрометрический гелиевый ZQJ-3200
| Номер в ГРСИ РФ: | 99085-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | KYKY Technology Co., LTD., Китай |
Течеискатель масс-спектрометрический гелиевый ZQJ-3200 предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99085-26 | ||||||
| Наименование | Течеискатель массспектрометрический гелиевый | ||||||
| Модель | ZQJ-3200 | ||||||
| Приказы |
№1535 от
03.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 922e6902-f7bd-821f-fac0-4fd40ec7a7dd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
KYKY Technology CO., LTD, КИТАЙ, No 13 BeiErTiao ZhongGuanCun, Beijing
Поверка
| Методика поверки / информация о поверке |
МП 231-0152-2026 ГСИ. Течеискатель масс-спектрометрический гелиевый ZQJ-3200. Методика поверки
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99085-26: Описание типа
2026-99085-26.pdf
|
Скачать | 188.6 КБ | |
|
99085-26: Методика поверки
МП 231-0152-2026
2026-mp99085-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Течеискатель масс-спектрометрический гелиевый ZQJ-3200 предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Описание
К данному типу средств измерений относится течеискатель масс-спектрометрический гелиевый ZQJ-3200 (далее - течеискатель) с зав. № BB09013058.
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию потока пробного газа (гелия). Принцип действия течеискателя основан на измерении ионного тока, пропорционального количеству регистрируемых течеискателем ионов гелия.
В корпусе течеискателя находятся масс-спектрометрический анализатор (далее - анализатор), настроенный на регистрацию ионов гелия в качестве пробного газа; вакуумная система; блок управления и высоковакуумный насос. Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя. Молекулы пробного газа, проникающие через места нарушения герметичности испытуемого объекта, попадают в анализатор и далее в камеру ионизации ионного источника. Ионы гелия ускоряются, фокусируются в скрещенных электрическом и магнитном полях и, после разделения, попадают на коллектор (мишень). При этом образуется ионный ток, пропорциональный количеству попадающих в течеискатель ионов гелия, который является критерием степени негерметичности испытуемого объекта. Ионный ток поступает на электрометрический усилитель, далее преобразуется встроенным микроконтроллером и передается на блок управления течеискателя. Значение измеряемого потока отображается на дисплее течеискателя.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью дисплея, расположенного на фронтальной панели корпуса течеискателя.
В течеискателе предусмотрены режимы измерений по входу течеискателя: «Вакуум. метод» -- «Нормальный», «Вакуум. метод» - «Массивная течь», переключение между которыми осуществляется в автоматическом или в ручном режиме. В течеискателе реализован режим поиска течей «Методом щупа».
Пломбировка корпуса течеискателя не предусмотрена.
Заводской номер течеискателя нанесен в виде буквенно-цифрового обозначения способом цифровой печати на маркировочную табличку течеискателя, расположенную на верхней панели корпуса течеискателя.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид и место нанесения маркировочной таблички течеискателя представлены на рисунке 1. Маркировочная табличка представлена на рисунке 2.
Место нанесения маркировочной таблички

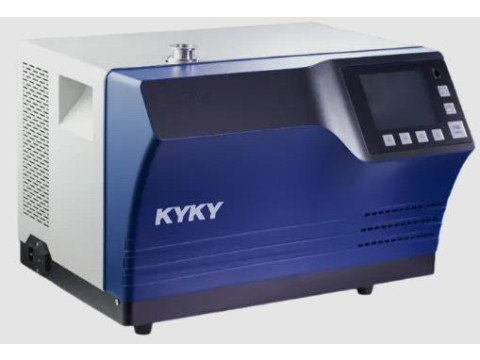

Рисунок 1 - Общий вид течеискателя и место нанесения маркировочной таблички
К УК V
■ ж ■ 1% ■ KYKY TECHNOLOGY СО., LTD
Течеисилттль масс-спектрометрмческмЛ
гелиевый ZQI
Исполнение: ZQ| 32D0
Параметры электролите к ни 1220122) В. (5011) Гц
