Приемники измерительные HBflex

Назначение

Приемники измерительные HBflex (далее - приемники) предназначены для измерений уровней сигналов радиоканалов, обнаруживаемых в заданном диапазоне частот в сетях сотовой подвижной связи стандартов GSM, WCDMA, LTE, 5G, NB-IoT и TETRA.

Описание

Конструктивно приемники выполнены в виде портативного переносного моноблока. На передней панели находятся: измерительные СВЧ-разъемы (тип SMA для диапазона частот от 10 МГц до 6 ГГц и тип 2,92 мм для диапазона частот от 24 до 40 ГГц), разъем приемника GPS, разъем для связи по Bluetooth, интерфейсы COM, USB, LAN, индикаторы состояния и слот для SD-карты. На задней панели находятся: тумблер включения/выключения прибора, индикаторы состояния, разъем подключения питающего напряжения.

Принцип действия приемника базируется на использовании сканирующего приемника, имеющего в основе супергетеродинный приемник, который включает в себя цифровой сигнальный процессор для обнаружения сигнала, демодуляции и сбора данных. Аппаратный блок приемника включает в себя радиочастотный модуль, определяющий полосу рабочих частот, а также GPS-приемник. В сканирующем приемнике используется управляющий процессор, выполняющий функции контроля по обмену данными и связи с ПЭВМ, которая функционирует совместно с приемником в составе комплекса. Наличие GPS-приемника обеспечивает привязку получаемых данных к координатам местности. Приемник позволяет проводить измерения уровня сигнала, необходимого для определения зоны покрытия от базовых станций при планировании, установке и обслуживании сетей сотовой подвижной связи. Цифровой сигнальный процессор под управлением ПЭВМ осуществляет настройку на измеряемые радиочастотные диапазоны. В результате обработки полученных исходных данных на выходе приемника формируются усредненные значения уровня сигнала и данные с идентификатором базовой станции, к которой он относится, а также другие радиочастотные параметры.

Опционально приемники могут иметь в комплекте кабели USB и питания, межблочный соединитель, специализированный рюкзак для эксплуатации в автомобиле и во время пеших измерений, аккумуляторную батарею, антенны, а также расширенные возможности сканирования мощности.

Приемник может работать в режиме автоматического сканирования по фиксированным частотам, а также в ручном режиме работы.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид приемника приведен на рисунке 1.

Серийный номер в формате восьмизначного цифрового обозначения, состоящего арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на нижней панели корпуса в месте, указанном на рисунке 2.

Для предотвращения несанкционированного доступа приемник с символикой изготовителя, закрывающую головку винта крепления корпуса.

имеет наклейку

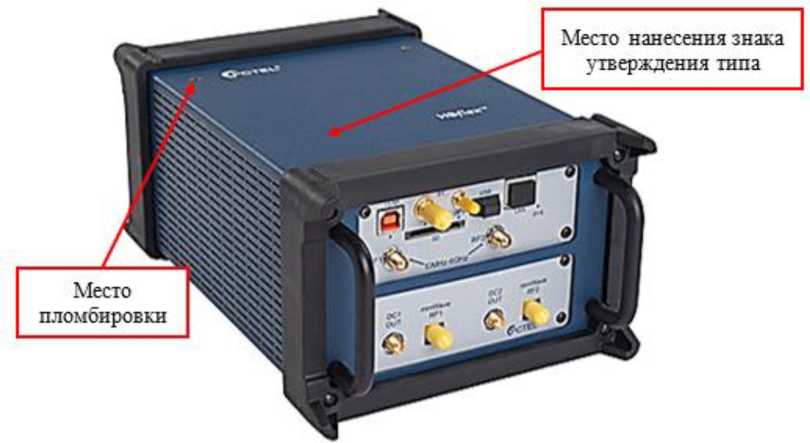

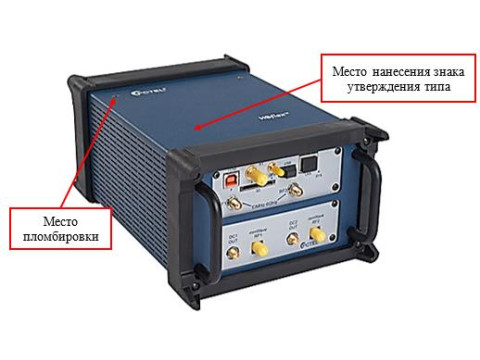

Рисунок 1 - Общий вид средства измерений

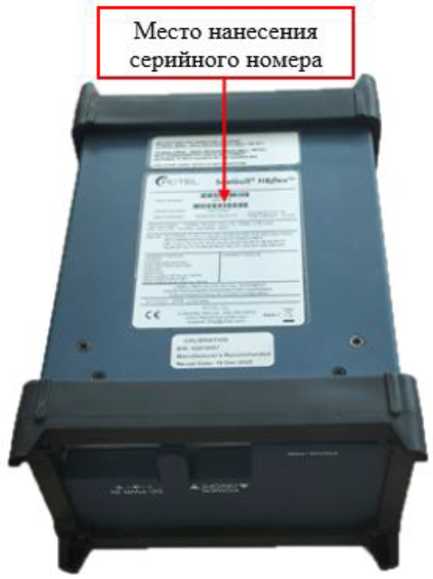

Рисунок 2 - Вид нижней панели средства измерений

Программное обеспечение

Программное обеспечение «Nemo Outdoor» (далее - ПО) предназначено для управления режимами работы приемника, обработки измерительных сигналов, управления его работой в процессе проведения измерений. ПО предназначено только для работы с приемником и не может быть использовано отдельно от его измерительно-вычислительной платформы.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик приемника за пределы допускаемых значений.

Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на верхнюю панель приемника методом наклейки в месте, указанном на рисунке 1, и на титульный лист справочного руководства по оборудованию типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

П Продолжение таблицы 4

Сведения о методах измерений

приведены в разделе 1 «Проведение измерений» руководства пользователя.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц».
