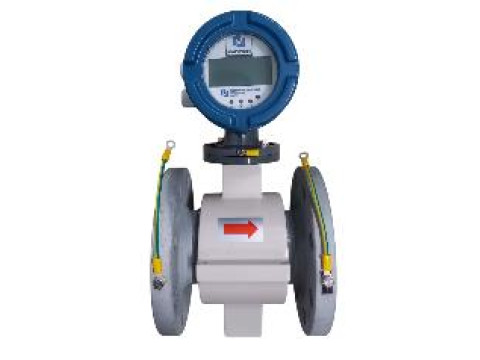

Расходомеры электромагнитные МСР-024-МАГ
| Номер в ГРСИ РФ: | 99090-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Метрологический Сервисный Центр" (ООО "МСЦ"), г. Челябинск |
Расходомеры электромагнитные МСР-024-МАГ (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99090-26 | |||||||||
| Действует | по 03.08.2031 | |||||||||
| Наименование | Расходомеры электромагнитные | |||||||||
| Модель | МСР-024-МАГ | |||||||||
| Приказы |
№1535 от
03.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d44b8818-b7cc-1325-b74f-3420f38263f1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МСЦ», РОССИЯ, 451077, г. Челябинск, Бродокалмакский тракт, д. 6, стр. 14, пом. 6
Поверка
| Методика поверки / информация о поверке |
РТ-МП-468-208-2026 ГСИ. Расходомеры электромагнитные МСР-024-МАГ. Методика поверки
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
99090-26: Описание типа
2026-99090-26.pdf
|
Скачать | 236.8 КБ | |
|
99090-26: Методика поверки
РТ-МП-468-208-2026
2026-mp99090-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Расходомеры электромагнитные МСР-024-МАГ (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - датчик) и вторичного преобразователя (далее - ВП). Датчик представляет собой участок трубопровода из немагнитного материала, покрытого внутри футеровкой из диэлектрического материала, находящейся между полюсами электромагнита, и электродов, помещенных в поток жидкости. ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с датчика, вычисляет объемный расход, объем, формирует выходные аналоговые, частотно-импульсные и цифровые сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на дисплей в различных единицах объемного расхода, объема.
Датчик и преобразователь расходомеров могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Расходомеры не разделяются на модификации.
Расходомеры могут иметь следующие типы присоединения к трубопроводу: фланцевое, «сэндвич» или гигиеническое.
Внешний вид расходомеров приведен на рисунке 1.
Заводской номер расходомера в буквенно-цифровом формате наносится на самоклеящуюся маркировочную этикетку методом печати, которая крепится на ВП и датчик (в случае раздельного исполнения). Также заводской номер наносится лицевую панель ВП методом печати. Макет маркировочной этикетки и место нанесения заводского номера на лицевую панель приведены на рисунке 2.
Пломбировка от несанкционированного доступа и нанесение знака поверки на расходомеры не предусмотрены.
а)
б)

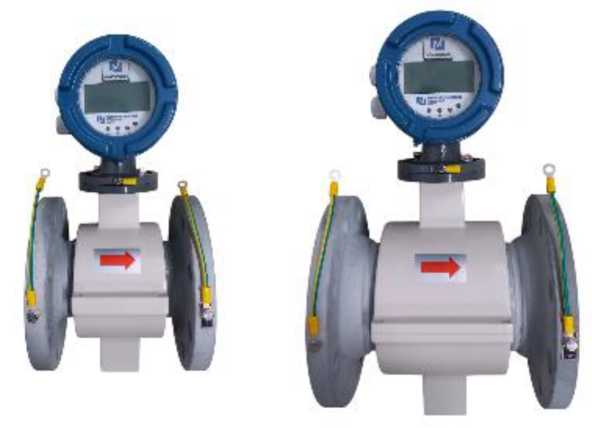

Рисунок 1 - Общий вид расходомеров электромагнитных МСР-024-МАГ а) компактное фланцевое исполнение б) раздельное исполнение «сэндвич»
Место нанесения заводского номера
Место нанесения знака утверждения типа

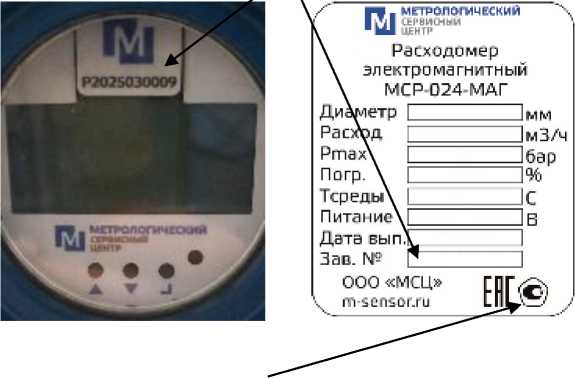

Рисунок 2 - Макет маркировочной этикетки и место нанесения заводского номера на лицевую панель ВП
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или токовый сигналы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
|
Примечание: «Х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
В соответствии с таблицей 3 |
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема1), %: - при скорости потока 0,5 < v < 1,0 м/с - при скорости потока 1,0 < v < 10,0 м/с |
±(0,5 + 0,2/v)2) ±0,5; ±0,3 |
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % |
±0,1 |
|
1) В зависимости от исполнения конкретное значение указывается на маркировочной табличке. 2) v - скорость потока, м/с, рассчитывается по формуле v = Qi/ (0,0009^(DN)2) где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |
Таблица 3 - Номинальные диаметры и соответствующие им максимальные и минимальные объемные расходы.
|
Номинальный диаметр DN, |
Минимальный объемный расход, м3/ч |
Максимальный объемный расход, м3/ч |
|
10 |
0,14 |
2,83 |
|
15 |
0,32 |
6,36 |
|
20 |
0,57 |
11,30 |
|
25 |
0,88 |
17,66 |
|
32 |
1,45 |
28,94 |
|
40 |
2,26 |
45,22 |
|
50 |
3,5 |
70,7 |
|
65 |
6,0 |
119,4 |
|
80 |
9,0 |
180,9 |
|
100 |
14,1 |
282,6 |
|
125 |
22,1 |
441,6 |
|
150 |
31,8 |
635,9 |
|
200 |
56,5 |
1130,4 |
|
250 |
88,3 |
1766,3 |
|
300 |
127,2 |
2543,4 |
|
350 |
173,1 |
3461,9 |
|
400 |
226,1 |
4521,6 |
|
450 |
286,1 |
5722,7 |
|
500 |
353,3 |
7065,0 |
|
600 |
508,7 |
10173,6 |
|
700 |
692,4 |
13847,4 |
|
800 |
904,3 |
18086,4 |
|
900 |
1144,5 |
22890,6 |
|
1000 |
1413,0 |
28260,0 |
|
1200 |
2034,7 |
40694,4 |
|
1400 |
2769,5 |
55389,6 |
|
1600 |
3600,0 |
72400,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление измеряемой среды, МПа1) |
4 |
|
Выходные сигналы вторичного преобразователя: - частотно-импульсный, Гц - токовый, мА - цифровые |
от 0 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART |
|
Напряжение питания: - напряжение постоянного тока, В - напряжение переменного тока, В |
от 20 до 36 от 100 до 230 |
|
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В •А |
14 10 |
|
Температура измеряемой среды, °С |
от -40 до +130 от -25 до +652) |
Продолжение таблицы 4
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84 до 107 |
|
1) в зависимости от заказа (конкретное значение указывается на маркировочной этикетке) 2) для исполнений с резиновой футеровкой | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Срок средней наработки на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, методом печати маркировочную этикетку, которая крепится на датчик и ВП (в случае раздельного исполнения).
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры электромагнитные |
МСР-024-МАГ |
1 шт. |
|
Паспорт |
МСР-24-МАГ.000.01 ПС |
1 экз. |
|
Руководство по эксплуатации |
МСР-24-МАГ.000.01 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «принцип работы расходомера» руководства по эксплуатации на расходомеры электромагнитные МСР-024-МАГ.
Нормативные документы
Приказ Росстандарта от 19.05.2026 №936 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости;
ТУ 26.51.110-005-28092274-2024 Расходомеры электромагнитные МСР-024-МАГ. Технические условия.
