Прессы испытательные гидравлические X-PRESS
| Номер в ГРСИ РФ: | 99098-26 |
|---|---|
| Категория: | Прессы |
| Производитель / заявитель: | ООО "Эталон-Профит", г.Иваново |
Прессы испытательные гидравлические X-PRESS (далее - прессы) предназначены для измерений силы и перемещений при проведении испытаний образцов материалов на сжатие.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99098-26 | ||||||
| Действует | по 04.08.2031 | ||||||
| Наименование | Прессы испытательные гидравлические | ||||||
| Модель | X-PRESS | ||||||
| Модификации |
Структура обозначения: X-PRESS Z.Y.U где, X-PRESS – обозначение типа пресса Z – наибольший предел измерений силы, кН Y – категория точности при измерении силы (0,36; 0,5; 1; 2) U – категория точности при измерении перемещений опорной плиты (0,5; 1) («0» - указывается при отсутствии измерителя) На испытания представлены: X-PRESS 1000.0,36.0,5 |
||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 43bdae49-56cf-da73-9b70-3a7c2c307c77 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Эталон-Профит», РОССИЯ, 153023, Ивановская обл., г.о. Иваново, г. Иваново, ул. Революционная, д. 81а
Поверка
| Методика поверки / информация о поверке |
МП-1134-2026 ГСИ. Прессы испытательные гидравлические X-PRESS. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99098-26: Описание типа
2026-99098-26.pdf
|
Скачать | 232.8 КБ | |
|
99098-26: Методика поверки
МП-1134-2026
2026-mp99098-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Прессы испытательные гидравлические X-PRESS (далее - прессы) предназначены для измерений силы и перемещений при проведении испытаний образцов материалов на сжатие.
Описание
Принцип действия прессов заключается в приложении силы к испытываемому образцу, возникающей при перемещении гидроцилиндра с заданной скоростью, и одновременного измерения величины электрических сигналов, поступающих от датчиков силы, перемещения подвижной траверсы.
Конструктивно пресс состоит из сварного основания, станины, гидроцилиндра поршневого типа, цилиндрических колонн, верхней опорной плиты, нижней и верхней плит сжатия, рым-болтов, гидростанции, декоративных ограждений, защитной дверцы, систем датчиков и автоматики. В стальном корпусе, закрытом сверху нажимной втулкой, находится поршень. Поршень уплотняется манжетой и грязесъемником. Через крепежный фланец на поршень установлена нижняя плита сжатия. При подключении маслопровода к присоединительному фланцу давление масла, создаваемое гидростанцией в гидроцилиндре, выталкивает поршень, создавая усилие нагружения.
Гидростанция состоит из гидробака для масла, горловины для заливки масла, пробки для слива масла из гидросистемы, щупа уровня масла, гидропривода и гидравлической панели управления, гидропровода, крана ручной разгрузки, манометра с электроконтактной группой, датчика давления в рабочем цилиндре пресса, защитных ограждений.
Система датчиков включает в базовом варианте электронный датчик давления или силоизмерительный датчик (соответствующий наибольшему пределу измерений силы, предусмотренного конструкцией пресса), датчики крайних положений. В расширенном исполнении пресс может комплектоваться дополнительными датчиками силоизмерительными (ниже наибольшего предела измерений силы, предусмотренного конструкцией пресса).
Система автоматики и обработки результатов испытаний состоит из кнопочного поста оператора, мобильного пульта оператора (по заказу), коммутационной и защитной аппаратуры, разъемов и розеток, соединительных и управляющих кабелей, блока микропроцессорных контроллеров, блоков питания, ПТК (программно-технический комплекс) на базе ЭВМ или планшета, ПО Prof IT.
Выпускаемые модификации прессов различаются габаритными размерами и массой, количеством измеряемых каналов метрологическими характеристиками, а также способами управления.
Структура обозначения прессов:
X-PRESS X.Y.U где,
- параметр X-PRESS - обозначение типа пресса;
- параметр X - наибольший предел измерений силы, кН;
- параметр Y - категория точности при измерении силы (0,36; 0,5; 1; 2);
- параметр U - категория точности при измерении перемещений опорной плиты (0,5; 1) («0» - указывается при отсутствии измерителя).
Общий вид пресса показан на рисунке 1.
Пломбировка прессов не предусмотрена, доступ к внутренним частям пресса ограничивается специальным крепежом.
Заводской номер в числовом и буквенном формате наносится на маркировочную табличку методом гравировки или наклейки. Маркировочная табличка находится на боковом ограждении пресса.
Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 3.

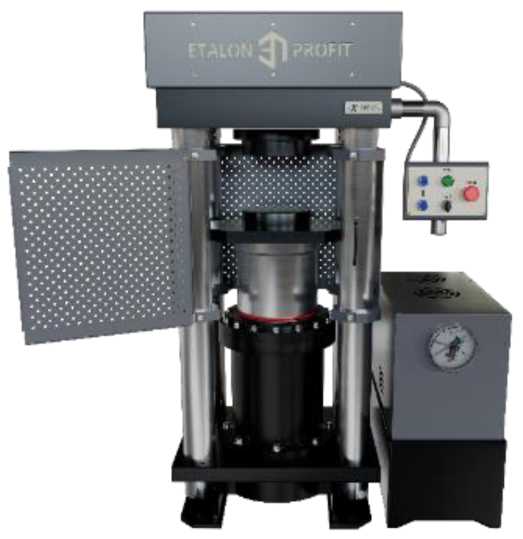

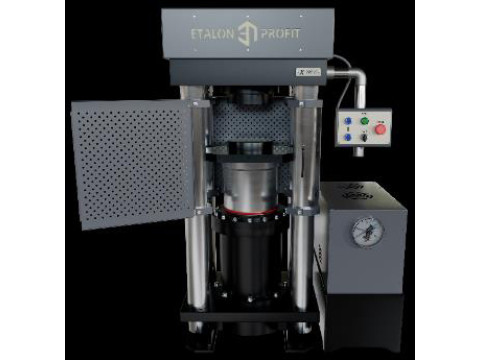

Рисунок 1 - Общий вид пресса
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение
Для работы с прессами используется метрологически значимое ПО «Prof IT» устанавливаемое на панель оператора и на ПК.
ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Prof IT» |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0.1 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Модификация пресса |
Диапазон измерений силы, кН* |
Пределы допускаемой относительной погрешности измерений силы, %, не более | |||
|
Категория точности | |||||
|
0,36 |
0,5 |
1 |
2 | ||
|
X-PRESS 200.Y.U |
от 0,0001 до 200 |
±0,36 |
±0,5 |
±1 |
±2 |
|
X-PRESS 300.Y.U |
от 0,0001 до 300 | ||||
|
X-PRESS 500.Y.U |
от 0,0001 до 500 | ||||
|
X-PRESS 600.Y.U |
от 0,0001 до 600 | ||||
|
X-PRESS 1000.Y.U |
от 0,0001 до 1000 | ||||
|
X-PRESS 1500.Y.U |
от 0,0001 до 1500 | ||||
|
X-PRESS 2000.Y.U |
от 0,0001 до 2000 | ||||
|
X-PRESS 3000.Y.U |
от 0,0001 до 3000 | ||||
|
*Минимальное и максимальное возможное значение нижнего и верхнего пределов измерений силы соответственно. Фактическое значение диапазона измерений силы зависит от номинального значения измерений силы установленного датчика силы. Фактические значения указываются в индивидуальных паспортах на прессы. | |||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение Категория точности | |
|
0,5 |
1 | |
|
Диапазон измерений перемещений опорной плиты, мм* |
от 0,0001 до 2000 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещений опорной плиты в диапазоне от 0,0001 до 10 мм включ., мм |
±0,05 |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений перемещений опорной плиты в диапазоне св. 10 мм до 2000 мм, % |
±0,5 |
±1 |
|
* Минимально и максимально возможные значения нижнего и верхнего пределов измерений перемещений опорной плиты соответственно. Фактические значения указываются в индивидуальных паспортах на прессы. | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задания линейных скоростей перемещения опорной плиты, мм/мин* |
от 0,0005 до 2000 |
|
Диапазон задания скоростей нагружения опорной плиты, кН/с |
от 0,001 до 200** |
|
Высота рабочего пространства, без оснастки и датчиков силы, мм |
от 250 до 1000 |
|
Ширина рабочего пространства, мм |
от 200 до 800 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 /от 360 до 440 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсата), % |
от +15 до +35 от 10 до 90 |
|
*Минимально и максимально возможные значения нижнего и верхнего пределов задания линейной скорости перемещения опорной плиты указываются в индивидуальных паспортах на прессы. **Значение верхнего предела задания скорости нагружения опорной плиты зависит от модификации пресса (номинала используемых датчиков силы). Фактические значения указываются в индивидуальных паспортах на прессы | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
X-PRESS 200/300.Y.U |
X-PRESS X-PRESS X-PRESS 500/600.Y.U 1000/1500.Y.U 2000/3000.Y.U | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1400х1200хх2600 | |
|
Масса, кг, не более |
2000 | |
|
Потребляемая мощность, кВт, не более |
7,5 |
11 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 1000 часов |
0,92 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на силовой установке пресса, методом гравировки или наклейки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пресс испытательный гидравлический X-PRESS |
В зависимости от модификации |
1 шт. |
|
Электронное устройство ввода-вывода |
- |
1 шт. |
|
Приспособление для испытаний на сжатие |
- |
1 шт. |
|
Программное обеспечение |
«Prof IT» |
1 шт. |
|
Паспорт, совмещенный с руководством по эксплуатации |
X-PRESS X.Y.U ПС/РЭ |
1 экз. |
|
«Программное обеспечение Prof IT для прессов испытательных X-PRESS. Руководство по эксплуатации» |
Prof IT. ПО |
1 экз. |
Сведения о методах измерений
приведены в разделе 13 «Подготовка к работе» паспорта, совмещенного с руководством по эксплуатации X-PRESS X.Y.U ПС/РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
ТУ 26.51.62-013-06941442-2025 «Прессы испытательные гидравлические X-PRESS. Технические условия»
