Гриндометры Метр
| Номер в ГРСИ РФ: | 99103-26 |
|---|---|
| Категория: | Гриндометры |
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Гриндометры Метр (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99103-26 | |||||||||||||||
| Действует | по 04.08.2031 | |||||||||||||||
| Наименование | Гриндометры | |||||||||||||||
| Модель | Метр | |||||||||||||||
| Модификации |
Метр ГМ-15 Метр ГМ-25 Метр ГМ-50 Метр ГМ-100 Метр ГМ-150 Метр ГМ-250 |
|||||||||||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f3d2e961-4c8c-3c0c-b277-a61e1b194eb5 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202638 ГСИ. Гриндометры Метр. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99103-26: Описание типа
2026-99103-26.pdf
|
Скачать | 118.8 КБ | |
|
99103-26: Методика поверки
МП-ОТГ-202638
2026-mp99103-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Гриндометры Метр (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Описание
Принцип действия гриндометров основан на распределении материала в пазе, глубина которого соответствует размерам частиц материала.
Гриндометры состоят из измерительной плиты и скребка, изготовленных из закаленной нержавеющей стали.
Гриндометры изготавливаются в следующих модификациях: Метр ГМ-15, Метр ГМ-25, Метр ГМ-50, Метр ГМ-100, Метр ГМ-150, Метр ГМ-250, которые отличаются диапазонами измерений размеров частиц. Конструктивно гриндометры модификаций Метр ГМ-25, Метр ГМ-50, Метр ГМ-100, Метр ГМ-150 соответствуют требованиям ГОСТ 31973-2013.
На верхней ровной и гладкой поверхности измерительной плиты выполнен паз, параллельный длинной стороне. Глубина паза равномерно уменьшается от максимального значения с одного конца до нуля на другом конце. Шкала гриндометра нанесена с обоих сторон относительно паза и отградуирована в соответствии с глубиной паза. Для размещения испытуемого материала паз выполнен большей длиной, чем длина нанесенной шкалы.
Скребок представляет собой двухстороннее прямое лезвие с закругленной кромкой и используется для размещения материала в пазе измерительной плиты.
Логотип — наносится на боковую сторону гриндометра методом гравировки и на руководство по эксплуатации ЛВДГ.401916.009РЭ типографским методом.
Пломбирование гриндометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на боковую сторону гриндометра методом гравировки.

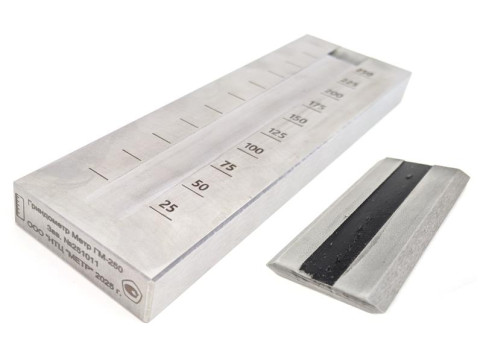

Общий вид гриндометров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид гриндометров с указанием мест нанесения заводского номера и знака утверждения типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
Метр ГМ-15 |
Метр ГМ-25 |
Метр ГМ-50 |
Метр ГМ-100 |
Метр ГМ-150 |
Метр ГМ-250 | |
|
Диапазон измерений размеров частиц, мкм |
от 0 до 15 |
от 0 до 25 |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
от 0 до 250 |
|
Цена деления шкалы, мкм |
1,5 |
2,5 |
5,0 |
10,0 |
10,0 |
25,0 |
|
Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм |
±1,0 |
±2,5 |
±5,0 | |||
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск по толщине измерительной плиты между верхней и нижней поверхностями, мкм, не более |
25 |
|
Допускаемое отклонение от плоскостности каждой точки измерительной поверхности плиты, мкм, не более |
12 |
|
Допускаемое отклонение от прямолинейности в любом месте измерительной поверхности плиты в поперечном направлении, мкм, не более |
1 |
|
Ширина паза, мм |
12,5±0,5 |
|
Длина паза, мм |
140,0±0,5 |
|
Радиус закругления лезвий скребка, мм |
0,25±0,05 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более - измерительная плита - скребок |
180x65x15 90х40х6 |
|
Масса измерительной плиты гриндометра, кг, не более |
1,3 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от +15 до +25 80 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
6000 |
Знак утверждения типа
наносится на боковую сторону гриндометра методом гравировки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гриндометр* |
Метр |
1 шт. |
|
Скребок |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛВДГ.401916.009РЭ |
1 экз. |
|
* Модификация в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» руководства по эксплуатации ЛВДГ.401916.009РЭ.
Нормативные документы
ЛВДГ.401916.009ТУ «Гриндометр Метр. Технические условия»
