Твердомеры Виккерса HVS
| Номер в ГРСИ РФ: | 99104-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD", Китай |
Твердомеры Виккерса HVS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99104-26 | ||||||
| Действует | по 04.08.2031 | ||||||
| Наименование | Твердомеры Виккерса | ||||||
| Модель | HVS | ||||||
| Модификации |
MHVS-50V MHVS-50V Plus ALHVS-650-XYZ |
||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f05ee1e5-5a94-ef2e-46de-b6c6870526fe | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Shanghai Aolong Xingdi Testing Equipment Company LTD», КИТАЙ, Shanghai, Songjiang district, Yuyang road, Lane 288, Building 18, Bottom floor
Поверка
| Методика поверки / информация о поверке |
МП 360-035-2026 ГСИ. Твердомеры Виккерса HVS. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99104-26: Описание типа
2026-99104-26.pdf
|
Скачать | 249 КБ | |
|
99104-26: Методика поверки
МП 360-035-2026
2026-mp99104-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Твердомеры Виккерса HVS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Описание
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.
Конструктивно твердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в трех модификациях: MHVS-50V, MHVS-50V Plus, ALHVS-650-XYZ. Модификации твердомеров отличаются метрологическими характеристиками, степенью автоматизации процесса измерений.
Твердомеры MHVS-50V, MHVS-50V Plus предназначены для измерения твердости только по шкалам Виккерса, твердомеры ALHVS-650-XYZ производит измерения по шкалам Виккерса и шкалам Кнупа.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную на задней панели корпуса твердомера.
Общий вид твердомеров приведён на рисунках 1 - 3. Место нанесения серийного номера на твердомеры представлено на рисунке 4.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Лист № 2

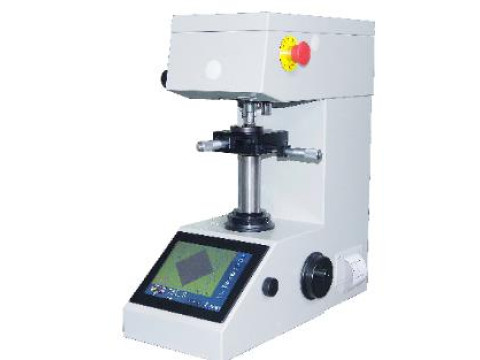

Рисунок 1 - Общий вид твердомеров
Виккерса MHVS-50V
Всего листов 7
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид твердомеров
Виккерса MHVS-50V Plus

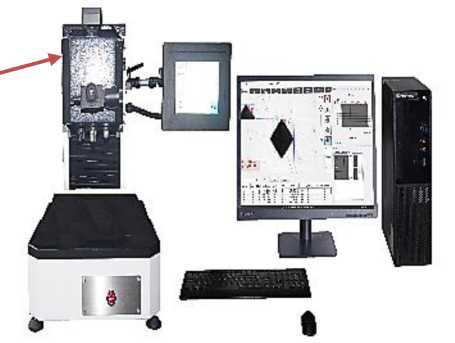

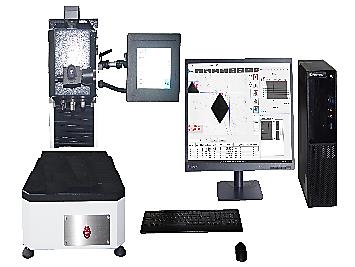

Рисунок 3 - Общий вид твердомеров Виккерса ALHVS-650-XYZ
Место нанесения серийного номера на маркировочной табличке
Рисунок 4 - Вид задней панели корпуса твердомеров с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
MHVS-5OV, MHVS-50V Plus |
ALHVS-650-XYZ | |
|
Идентификационное наименование ПО |
DHT | |
|
Номер версии (идентификационный номер) ПО |
не ниже v 02D |
не ниже v 02S |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
Технические характеристики
Таблица 2 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV20; HV30; HV50 |
3 |
2,4 |
|
HV3; HV5; HV10 |
3 |
3 | |
|
HV1; HV2 |
3 |
3 | |
|
HV0,2; HV0,3; HV0,5 |
3,1 |
2,9 | |
|
HV0,1 |
4,7 |
4,3 | |
|
Св. 75 до 125 включ. |
HV20; HV30; HV50 |
3 |
3 |
|
HV3; HV5; HV10 |
3 |
3 | |
|
HV1; HV2 |
4 |
4 | |
|
HV0,5 |
3 |
3,5 | |
|
HV0,2; HV0,3 |
4 |
4 | |
|
HV0,1 |
6 |
6 | |
|
Св. 125 до 250 включ. |
HV20; HV30; HV50 |
6 |
7 |
|
HV3; HV5; HV10 |
12 |
10 | |
|
HV1; HV2 |
10 |
10 | |
|
HV0,5 |
13 |
10 | |
|
HV0,3 |
14 |
10 | |
|
HV0,2 |
16 |
10 | |
|
HV0,1 |
18 |
15 | |
|
Св. 250 до 350 включ. |
HV30; HV50 |
7 |
8 |
|
HV20 |
10 |
10 | |
|
HV3; HV5; HV10 |
11 |
12 | |
|
HV1; HV2 |
13 |
13 | |
|
HV0,2; HV0,3; HV0,5 |
17 |
15 | |
|
HV0,1 |
25 |
22 | |
|
Св. 350 до 525 включ. |
HV30; HV50 |
10 |
12 |
|
HV5; HV10; HV20 |
20 |
19 | |
|
HV2; HV3 |
21 |
20,5 | |
|
HV1 |
25 |
25 | |
|
HV0,2; HV0,3; HV0,5 |
25 |
22 | |
|
HV0,1 |
36 |
33 |
Продолжение таблицы 2
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 525 до 650 включ. |
HV30; HV50 |
13 |
13 |
|
HV5; HV10; HV20 |
19 |
19 | |
|
HV2; HV3 |
26 |
26 | |
|
HV1 |
31 |
31 | |
|
HV0,2; HV0,3; HV0,5 |
30 |
26 | |
|
HV0,1 |
45 |
39 | |
|
Св. 650 до 750 включ. |
HV30; HV50 |
15 |
15 |
|
HV5; HV10; HV20 |
22 |
22 | |
|
HV2; HV3 |
30 |
29,6 | |
|
HV1 |
42 |
38,5 | |
|
HV0,2; HV0,3; HV0,5 |
35 |
30 | |
|
HV0,1 |
50 |
45 | |
|
Св. 750 до 850 включ. |
HV30; HV50 |
17 |
19 |
|
HV5; HV10; HV20 |
25 |
30 | |
|
HV2; HV3 |
36 |
36 | |
|
HV1 |
51 |
51 | |
|
HV0,2; HV0,3; HV0,5 |
50 |
40 | |
|
HV0,1 |
70 |
60 | |
|
Св. 850 до 1000 включ. |
HV30; HV50 |
20 |
20 |
|
HV10; HV20 |
30 |
30 | |
|
HV3; HV5 |
40 |
38 | |
|
HV2 |
50 |
50 | |
|
HV1 |
60 |
57 | |
|
HV0,2; HV0,3; HV0,5 |
60 |
45 | |
|
Св. 1000 до 1250 включ. |
HV30; HV50 |
24 |
24 |
|
HV20; HV10 |
35 |
35 | |
|
HV3; HV5 |
45 |
52 | |
|
HV2 |
50 |
50 | |
|
HV1 |
68 |
68 | |
|
HV0,5 |
70 |
66 | |
|
Св. 1250 до 1500 включ. |
HV30; HV50 |
26 |
26 |
|
HV10; HV20 |
39 |
39 | |
|
HV3; HV5 |
65 |
65 | |
|
HV1; HV2 |
77 |
77 | |
|
HV0,5 |
78 |
72 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 3 - Метрологические характеристики твердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 до 150 включ. |
HK0,5; HK2 |
10,4 |
10,4 |
|
HK0,1 |
11,6 |
11,6 | |
|
Св. 150 до 350 включ. |
HK0,5; HK2 |
26,0 |
26,0 |
|
HK0,1 |
27,0 |
27,0 | |
|
Св. 350 до 650 включ. |
HK0,5; HK2 |
39,0 |
39,0 |
|
HK0,1 |
42,0 |
42,0 | |
|
Св. 650 до 800 включ. |
HK0,5; HK2 |
44,2 |
44,2 |
|
HK0,1 |
46,8 |
46,8 | |
|
Св. 800 до 1000 включ. |
HK0,5; HK2 |
65,0 |
65,0 |
|
HK0,1 |
80,6 |
80,6 | |
|
Св. 1000 до 1500 включ. |
HK0,5; HK2 |
83,2 |
83,2 |
|
HK0,1 |
130,0 |
130,0 |
П р и м е ч а н и я
1 Измерения по шкалам Кнупа производят твердомеры ALHVS-650-XYZ.
2 Метрологические характеристики действительны для 5 измерений.
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более MHVS-50V, MHVS-50V Plus: | |
|
длина |
1000 |
|
ширина |
800 |
|
высота |
1000 |
|
ALHVS-650-XYZ: | |
|
длина |
1200 |
|
ширина |
1000 |
|
высота |
1200 |
|
Масса, кг, не более | |
|
MHVS-50V |
100 |
|
MHVS-50V Plus |
120 |
|
ALHVS-650-XYZ |
150 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок, % | |
|
0,9807 H |
±1,5 |
|
1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; | |
|
294,2; 490,3 |
±1,0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
HVS |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Автоматический координатный стол с перемещением в горизонтальной плоскости * | ||
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
HVS - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 4 «Использование твердомера» документа «HVS - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1. Метод измерения
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания
Приказ Росстандарта от 14.08.2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Стандарт предприятия «Твердомеры Виккерса HVS. СП»
