Генераторы сигналов InfosteraLuna MSG
| Номер в ГРСИ РФ: | 99106-26 |
|---|---|
| Производитель / заявитель: | ООО "Инфостера", г. Москва |
Генераторы сигналов InfosteraLuna MSG предназначены для формирования сигналов стабильных по частоте и уровню выходной мощности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99106-26 | ||||||
| Действует | по 04.08.2031 | ||||||
| Наименование | Генераторы сигналов | ||||||
| Модель | InfosteraLuna MSG | ||||||
| Модификации |
MSG20 MSG40 |
||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 65de7bb8-4ede-0728-2ab4-04a5c3dda12f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка: Terahertz Technology Co., Ltd, КИТАЙ, Room 102, Bullding 3-1, NO.30 Jinhu Road, Qingdao; ООО «Инфостера», РОССИЯ, 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301
Поверка
| Методика поверки / информация о поверке |
РТ-МП-646-441-2026 ГСИ. Генераторы сигналов InfosteraLuna MSG. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99106-26: Описание типа
2026-99106-26.pdf
|
Скачать | 173.3 КБ | |
|
99106-26: Методика поверки
РТ-МП-646-441-2026
2026-mp99106-26.pdf
|
Скачать | 5.6 MБ |
Описание типа
Назначение
Генераторы сигналов InfosteraLuna MSG предназначены для формирования сигналов стабильных по частоте и уровню выходной мощности.
Описание
К данному типу генераторов сигналов InfosteraLuna MSG относятся следующие модификации: MSG20, MSG40.
Модификации отличаются друг от друга диапазоном частот.
Принцип работы генератора сигналов InfosteraLuna MSG основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц Выходной уровень генератора регулируется аттенюатором.
Конструктивно генераторы сигналов InfosteraLuna MSG выполнены в виде настольного лабораторного прибора. Управление осуществляется на передней панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ расположен на передней панели, входы и выходы сигналов опорной частоты находятся на задней панели. Генераторы сигналов InfosteraLuna MSG оснащены интерфейсами LAN, USB.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифровом формате, состоящего из арабских цифр, наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа генераторы имеют защитную наклейку изготовителя.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Общий вид средства измерений представлен на рисунках 1 - 2.

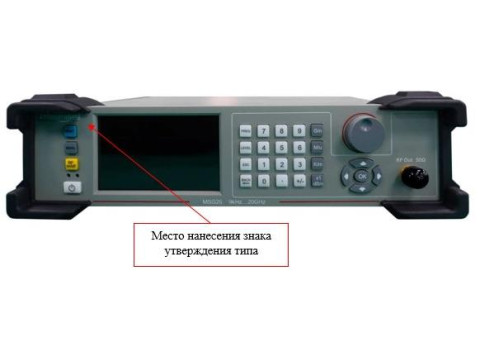

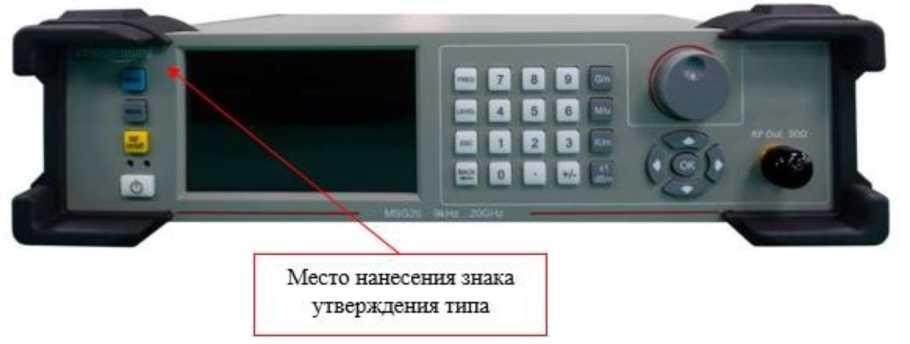

Рисунок 1 - Общий вид генераторов сигналов InfosteraLuna MSG

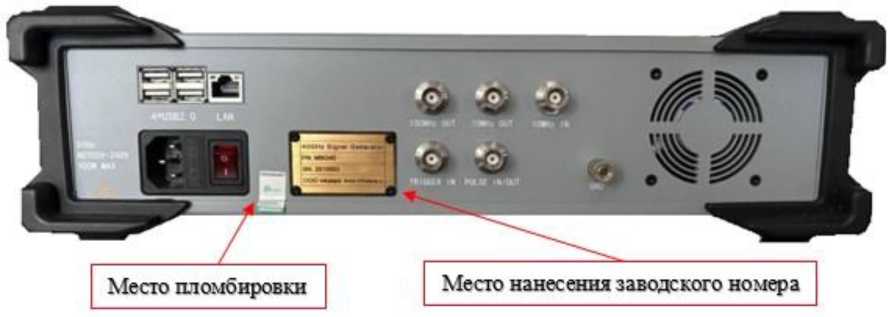

Рисунок 2 - Задняя панель корпуса генераторов сигналов InfosteraLuna MSG
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления режимами работы генераторов сигналов InfosteraLuna MSG. Программное обеспечение предназначено только для работы с генераторами сигналов InfosteraLuna MSG и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Идентификационные данные программного обеспечения генераторов сигналов InfosteraLuna MSG приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов InfosteraLuna MSG за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 9.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц: - модификация MSG20 - модификация MSG40 |
от 9-103 до 20409 от 9-103 до 40409 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от опорного генератора |
±340-7 |
|
Диапазон установки уровня мощности выходного сигнала, дБ (1 мВт) |
от -120 до +17 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, в диапазоне частот, дБ (свыше 0 до +17 дБ (1 мВт) включ.) от 9 кГц до 10 ГГц включ. св. 10 до 40 ГГц |
±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, в диапазоне частот, дБ (свыше -20 до 0 дБ (1 мВт) включ.) от 9 кГц до 40 ГГц |
±1,0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, в диапазоне частот, дБ (свыше -70 до -20 дБ (1 мВт) включ.) от 9 кГц до 40 ГГц |
±2,0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, в диапазоне частот, дБ (от -70 до -120 дБ (1 мВт) включ.) от 9 кГц до 10 ГГц включ. св. 10 до 40 ГГц |
±2,0 ±3,0 |
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) или максимальном нормированном уровне (что меньше), на частотах, дБ, не более: 1 ГГц 10 ГГц 20 ГГц |
-40 -40 -40 |
|
Уровень субгармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) и отстройке 5 кГц, на частотах, дБ 1 ГГц 10 ГГц 20 ГГц 30 ГГц 40 ГГц |
-80 -80 -75 -75 -75 |
Продолжение таблицы 2
|
1 |
2 | |
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) и отстройке 5 кГц, на частотах, дБ 1 ГГц 10 ГГц 20 ГГц 30 ГГц 40 ГГц |
-80 -75 -70 -65 -63 | |
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт), на частотах, дБ, не более | ||
|
Несущая частота |
Отстройка от несущей | |
|
1 ГГц |
100 Гц |
-104 |
|
1 кГц |
-126 | |
|
10 кГц |
-130 | |
|
100 кГц |
-130 | |
|
1 МГц |
-130 | |
|
10 ГГц |
100 Гц |
-84 |
|
1 кГц |
-106 | |
|
10 кГц |
-110 | |
|
100 кГц |
-110 | |
|
1 МГц |
-111 | |
|
20 ГГц |
100 Гц |
-79 |
|
1 кГц |
-100 | |
|
10 кГц |
-104 | |
|
100 кГц |
-104 | |
|
1 МГц |
-105 | |
|
30 ГГц |
100 Гц |
-74 |
|
1 кГц |
-96 | |
|
10 кГц |
-100 | |
|
100 кГц |
-100 | |
|
1 МГц |
-101 | |
|
40 ГГц |
100 Гц |
-73 |
|
1 кГц |
-94 | |
|
10 кГц |
-98 | |
|
100 кГц |
-98 | |
|
1 МГц |
-99 | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
65 | |
|
Минимальная длительность импульса, нс |
100 | |
|
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более |
25 | |
Таблица 3 - Технические характеристики______________________________________________
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ разъема |
2,92 мм (вилка) |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 от 50 до 60 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
360 х 360 х 89 |
|
Время прогрева, мин |
30 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха %, не более |
от +20 до +30 80 |
Знак утверждения типа
Наносится на лицевую панель генераторов сигналов InfosteraLuna MSG в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов InfosteraLuna |
MSG20 или MSG40 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Набор адаптеров коаксиальных |
Набор РЧ адаптеров STR-KIT-77-21-1 (26.30.40.110-006-01013173-2026) |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Меню и настройки» руководства по эксплуатации
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 г. № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта от 09.11.2022 г. № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц
ТУ 27.90.40.150-010-01013173-2026 Технические условия «Генераторы сигналов InfosteraLuna MSG»
