Трансформаторы напряжения емкостные TYD220
| Номер в ГРСИ РФ: | 99109-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
Трансформаторы напряжения емкостные TYD220 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99109-26 | |||||||||
| Действует | по 05.08.2031 | |||||||||
| Наименование | Трансформаторы напряжения емкостные | |||||||||
| Модель | TYD220 | |||||||||
| Модификации |
TYD220/√3-ХН, где: T - конструкция корпусного типа Y - принцип действия емкостной D - однофазный 220/√3 - номинальное рабочее напряжение, кВ Х - номинальная ёмкость, пФ Н - для районов с сильным загрязнением На испытания представлены: TYD220/√3-0.01Н |
|||||||||
| Приказы |
№1560 от
05.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4fb62147-46eb-d9be-d351-69b88e555c29 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shandong Taikai Instrument Transformer Co., Ltd., КИТАЙ, No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-515-201/1.1-2026 ГСИ. Трансформаторы напряжения емкостные TYD220. Методика поверки
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99109-26: Описание типа
2026-99109-26.pdf
|
Скачать | 104.2 КБ | |
|
99109-26: Методика поверки
РТ-МП-515-201/1.1-2026
2026-mp99109-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы напряжения емкостные TYD220 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Описание
Принцип действия трансформаторов основан на методе емкостного деления и явлении электромагнитной индукции.
Трансформаторы являются однофазными заземляемыми емкостными трансформаторами.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель напряжения состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ представляет собой металлический бак, который подключается к выходу емкостного делителя напряжения. ЭМУ состоит из последовательно включённых компенсирующего реактора и электромагнитного трансформатора и подключается к выходу делителя. Тепловое расширение масла в ЭМУ компенсируется воздушной подушкой. Трансформаторы имеют три основные и одну дополнительную вторичные обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на баке ЭМУ. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное. На одной из стенок расположена табличка технических данных трансформатора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на табличку технических данных трансформатора методом лазерной гравировки в месте, указанном на рисунке 1. Табличка технических данных крепится на клеммную коробку.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1. Пломбирование клеммной коробки осуществляется навесной свинцовой пломбой на проволоке.
Структурная схема обозначений модификаций трансформаторов приведена на рисунке 2.

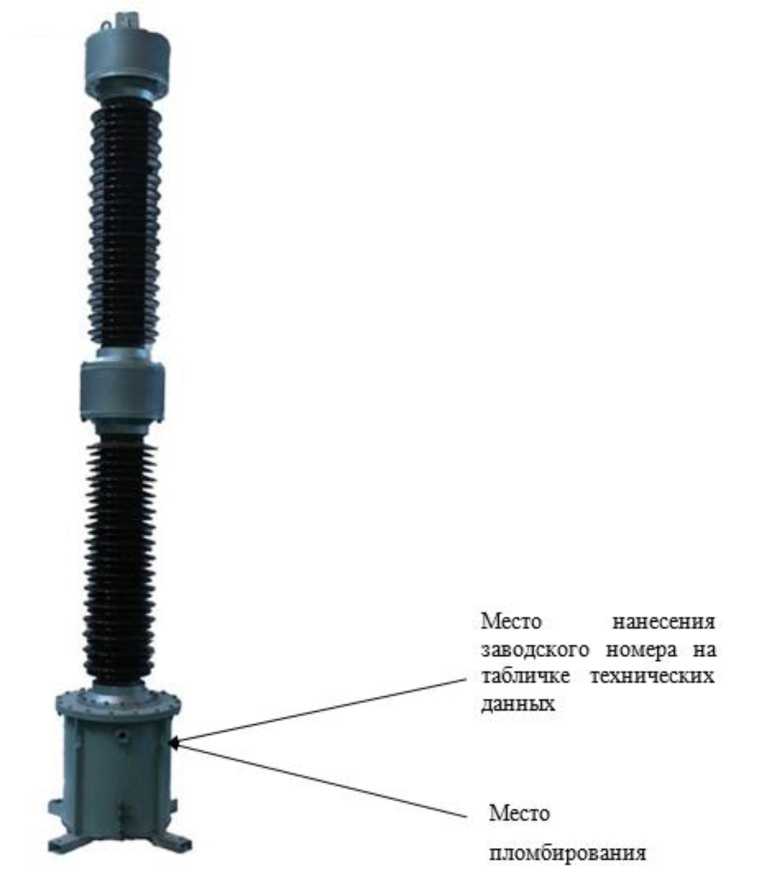

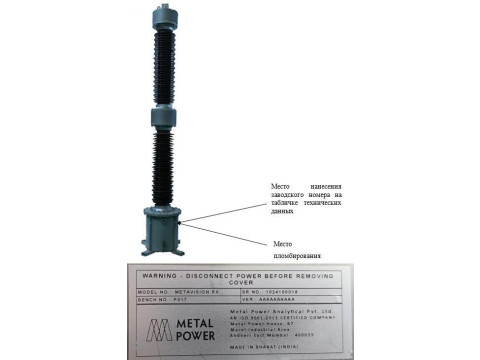

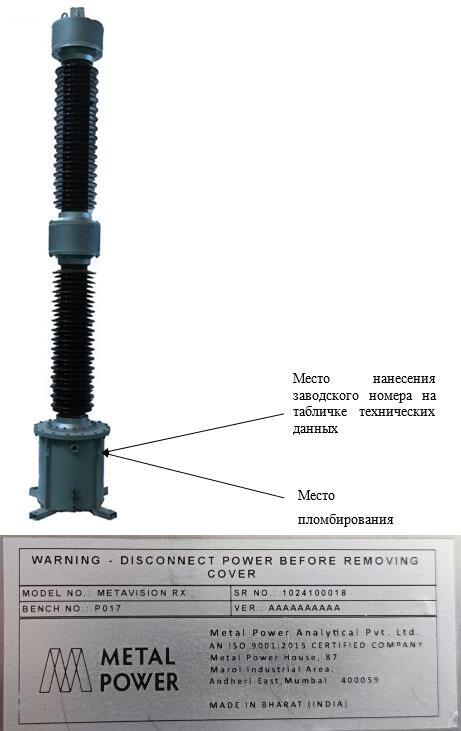

Рисунок 1 - Общий вид трансформаторов, место пломбирования, место нанесения заводского номера на табличке технических данных
Y D 220 /V3 -Х Н
I______ па.оосс ,апзее
для районов с сильным загрязнением
--------------номинальная ёмкость, пФ --------------------- номинальное рабочее напряжение, кВ
однофазный -------------------------------принцип действия емкостной --------------------------------Конструкция корпусного типа
Рисунок 2 - Структурная схема обозначений модификаций трансформаторов
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
220/\3 |
|
Наибольшее рабочее напряжение, кВ |
252/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 или 100/3 |
|
Классы точности основных вторичных обмоток по ГОСТ Р МЭК 61689-5-2019 |
0,2; 0,5 |
|
Классы точности дополнительных вторичных обмоток по ГОСТ Р МЭК 61689-5-2019 |
3Р; 6Р |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 5 до 300 включ. |
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 5 до 300 включ. |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Номинальный коэффициент напряжения Fv |
1,5/30 с |
|
Предельная мощность, В^А |
1200 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
800 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
800x650x3780 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, %, не более |
от -60 до +40 95 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
400 000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность СИ приведена в таблице 4.
аблица 4 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения емкостной |
TYD220 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 7 «Метод измерений» паспорта.
Нормативные документы
ГОСТ Р МЭК 61689-5-2019 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения емкостные TYD220. Стандарт предприятия.
