Спектрометры энергии гамма-излучения многоканальные Spec-RAM
| Номер в ГРСИ РФ: | 99139-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "LabLogic Systems Limited", Великобритания |
Спектрометры энергии гамма-излучения многоканальные Spec-RAM (далее - спектрометры Spec-RAM) предназначены для измерений энергетического распределения гамма-излучения (распределения гамма-квантов по энергиям) радионуклидов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99139-26 | ||||||
| Действует | по 10.08.2031 | ||||||
| Наименование | Спектрометры энергии гамма-излучения многоканальные | ||||||
| Модель | Spec-RAM | ||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f8cf1d5d-effc-71d1-f343-98d8ddb69a03 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
LabLogic Systems Limited, СОЕДИНЕННОЕ КОРОЛЕВСТВО, Innovation House, 6 Europa View, Sheffield S9 1XH
Поверка
| Методика поверки / информация о поверке |
МП 2102-066-2026 ГСИ. Спектрометры энергии гамма-излучения многоканальные Spec-RAM. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99139-26: Описание типа
2026-99139-26.pdf
|
Скачать | 118.6 КБ | |
|
99139-26: Методика поверки
МП 2102-066-2026
2026-mp99139-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Спектрометры энергии гамма-излучения многоканальные Spec-RAM
(далее - спектрометры Spec-RAM) предназначены для измерений энергетического распределения гамма-излучения (распределения гамма-квантов по энергиям) радионуклидов.
Описание
Принцип действия спектрометров Spec-RAM основан на преобразовании энергии гамма-излучения в чувствительном объеме сцинтилляционного детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным анализатором.
Спектрометры Spec-RAM применяются для идентификации радионуклидов в составе радиофармацевтических лекарственных препаратов по энергии гамма-квантов и периоду полураспада.
В состав спектрометров Spec-RAM входят: блок детектирования на основе кристалла NaI(Tl) диаметром 76 мм и высотой 76 мм и фотоэлектронного умножителя, многоканальный анализатор импульсов, модульная свинцовая защита и медный вкладыш, персональный компьютер, программное обеспечение (далее - ПО) Laura.
Модульная свинцовая защита предназначена для ослабления внешнего фонового излучения. Внутри предусмотрен медный вкладыш, который служит для подавления характеристического рентгеновского излучения свинца.
Управление спектрометрами Spec-RAM осуществляется посредством специализированного ПО, устанавливаемого на внешний персональный компьютер.
Общий вид спектрометров Spec-RAM представлен на рисунке 1.
Серийный номер, однозначно идентифицирующий каждый экземпляр спектрометра Spec-RAM, в формате буквенно-цифрового обозначения наносится печатным способом на информационную табличку (шильд), клеящуюся на корпус многоканального анализатора импульсов. Общий вид информационной таблички (шильда) с маркировкой спектрометра Spec-RAM представлен на рисунке 2.
Маркировка спектрометров Spec-RAM содержит следующие данные: обозначение предприятия-изготовителя, обозначение типа средства измерений, серийный номер средства измерений. Способ нанесения маркировки обеспечивает ее сохранность за время эксплуатации и доступность для просмотра.
Пломбирование спектрометров Spec-RAM не предусмотрено.
Нанесение знака поверки на спектрометры Spec-RAM не предусмотрено.

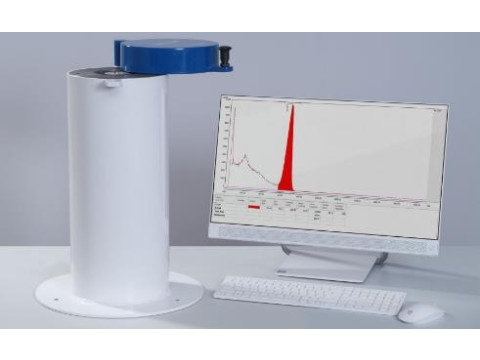

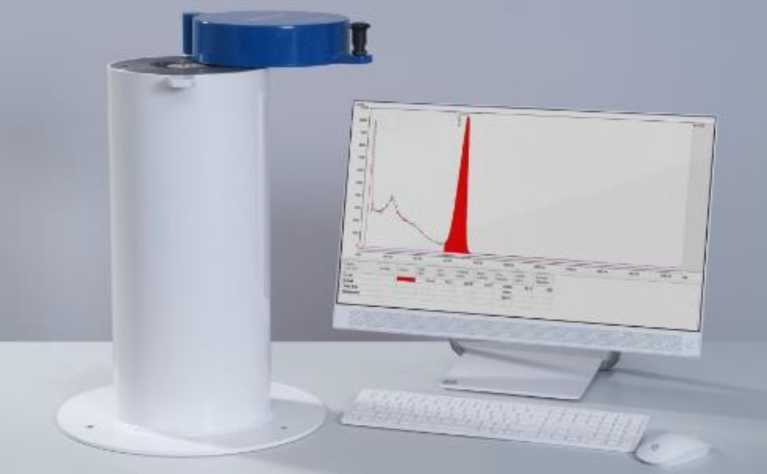

Рисунок 1 - Общий вид спектрометров Spec-RAM

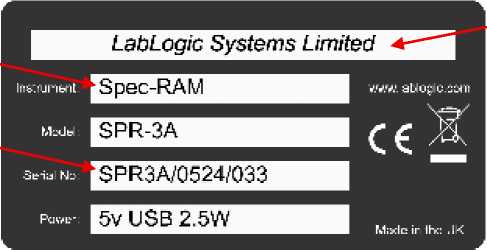

Рисунок 2 - Общий вид информационной таблички (шильда) с маркировкой спектрометра Spec-RAM (1 - обозначение предприятия-изготовителя; 2 - обозначение типа средства измерений;
3 - серийный номер средства измерений)
Программное обеспечение
ПО спектрометров Spec-RAM состоит из автономного ПО Laura, установленного на управляющий персональный компьютер с операционной системой Windows. ПО Laura представляет собой автономный исполняемый файл и поставляется вместе с отдельным аппаратным USB-ключом доступа.
ПО Laura выполняет следующие функции: управление работой спектрометра Spec-RAM, сбор, обработка и анализ данных (включая количественный расчет и калибровку, статистическую и графическую обработку, а также сохранение данных).
Автономное ПО Laura спектрометров Spec-RAM является метрологически значимым.
Влияние ПО спектрометров Spec-RAM учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометров Spec-RAM от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО спектрометров Spec-RAM приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО спектрометров Spec-RAM
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Laura |
|
Идентификационное наименование ПО |
Laura.exe |
|
Номер версии (идентификационный номер) ПО |
6.X.Y.Z |
|
Примечание - Элементы в обозначении номера версии, замененные символами «Х», «Y», «Z», отвечают за метрологически незначимую часть. «X», «Y» могут принимать значения от 0 до 9, «Z» может принимать значения от 0 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики спектрометров Spec-RAM
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 60 до 3000 |
|
Пределы допускаемой погрешности характеристики преобразования (интегральная нелинейность), % |
±1,0 |
|
Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,66 кэВ радионуклида 137Cs, %, не более |
9,0 |
|
Эффективность регистрации в пике полного поглощения гамма-излучения с энергией 661,66 кэВ радионуклида 137Cs от точечного источника, расположенного на обрезе колодца, Бк’1-с’1, не менее |
0,05 |
Таблица 3 - Основные технические характеристики спектрометров Spec-RAM
|
Наименование характеристики |
Значение |
|
Максимальная входная статистическая загрузка, с-1, не менее |
5-104 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность характеристики преобразования за время непрерывной работы 24 часа, %, не более |
2,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота сети, Гц |
от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Габаритные размеры, мм, не более: - детектор - диаметр |
82 |
|
- высота |
186 |
|
- модульная свинцовая защита - диаметр |
216 |
|
- высота |
521 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - детектор - модульная свинцовая защита |
1,8 140 |
|
Толщина модульной свинцовой защиты, мм, не менее |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
Таблица 4 - Показатели надежности спектрометров Spec-RAM
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации спектрометров Spec-RAM.
Комплектность
Таблица 5 - Комплектность спектрометров Spec-RAM
|
Наименование |
Обозначение |
Количество, шт. |
|
Спектрометр энергии гамма-излучения многоканальный Spec-RAM в составе: |
- |
1 |
|
Блок детектирования |
- |
1 |
|
Многоканальный анализатор импульсов |
- |
1 |
|
Модульная свинцовая защита и медный вкладыш |
- |
1 |
|
Персональный компьютер |
- |
1 |
|
USB-ключ доступа для ПО Laura |
- |
1 |
|
ПО Laura |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 5.3 «Сведения о методиках измерений» документа «Спектрометры энергии гамма-излучения многоканальные Spec-RAM. Руководство по эксплуатации».
Нормативные документы
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
Spec-RAM. Спектрометры энергии гамма-излучения многоканальные. Стандарт предприятия.
