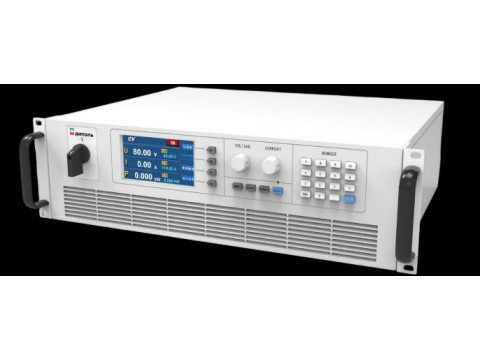

Источники питания постоянного тока ИПП51
| Номер в ГРСИ РФ: | 99140-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ |
Источники питания постоянного тока ИПП51 (далее - ИП) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99140-26 | ||||||||||||
| Действует | по 10.08.2031 | ||||||||||||
| Наименование | Источники питания постоянного тока | ||||||||||||
| Модель | ИПП51 | ||||||||||||
| Модификации |
ИПП5135-50 ИПП5135-100 ИПП5160-25 ИПП5160-50 ИПП51120-12 ИПП51120-25 ИПП51300-5 ИПП51300-10 |
||||||||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1a8f261a-6691-dbd9-5971-fec6fb1ebee2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shandong Ainuo Intelligent Instrument Co Ltd., КИТАЙ, Room 302, No. 1069, Gangxing Third Road, Export Processing Zone, High-tech Zone, Licheng District, Jinan City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0011-2026 МП ГСИ. Источники питания постоянного тока ИПП51. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99140-26: Описание типа
2026-99140-26.pdf
|
Скачать | 150 КБ | |
|
99140-26: Методика поверки
РВНЕ.0011-2026 МП
2026-mp99140-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Источники питания постоянного тока ИПП51 (далее - ИП) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Описание
Принцип действия ИП основан на выпрямлении напряжения сети, подаваемого через трансформатор и схему контроля и управления на мостовой 2-х полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока/напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора. Выходные параметры при установке и питании нагрузки одновременно отображаются на дисплее.
Конструктивно ИП представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе. На передней панели расположены универсальные клавиши, цифровые кнопки ввода значений параметров, регулятор функций (энкодеры), клавиши управления выходами и выходные гнезда.
ИП выпускаются в 8 модификациях ИПП5135-50, ИПП5135-100, ИПП5160-25, ИПП5160-50, ИПП51120-12, ИПП51120-25, ИПП51300-5, ИПП51300-10, отличающихся метрологическими и основными техническими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода, наклеиваемую на заднюю панель ИП. Место нанесения заводского номера может отличаться от указанного и ограничивается корпусом ИП.

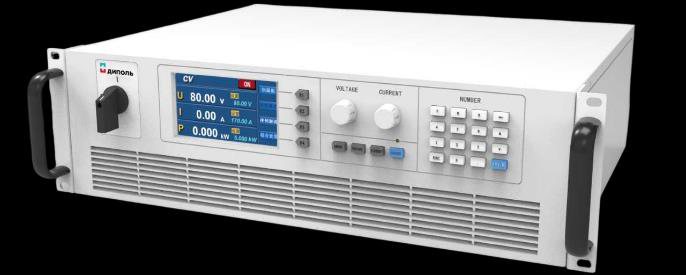

Общий вид ИП с указанием места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского. Нанесение знака поверки на ИП не предусмотрено. Пломбирование мест настройки (регулировки) ИП не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид ИП с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) ИП является встроенным метрологически значимым ПО.
Конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики ИП нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО ИП приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В, для модификаций: - ИПП5135-50, ИПП5135-100 - ИПП5160-25, ИПП5160-50 - ИПП51120-12, ИПП51120-25 - ИПП51300-5, ИПП51300-10 |
от 0 до 35 от 0 до 60 от 0 до 120 от 0 до 300 |
|
Пределы допускаемой приведенной (к верхнему диапазона пределу воспроизведений) погрешности напряжения постоянного тока, % |
±0,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений силы постоянного тока, А, для модификаций: - ИПП51300-5 - ИПП51300-10 - ИПП51120-12 - ИПП5160-25, ИПП51120-25 - ИПП5135-50, ИПП5160-50 - ИПП5135-100 |
от 0 до 5 А от 0 до 10 А от 0 до 12,5 от 0 до 25 от 0 до 50 от 0 до 100 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона воспроизведений) погрешности силы постоянного тока, % |
±0,35 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень пульсации выходного напряжения постоянного тока, мВ, не более, для модификаций: - ИПП5135-50, ИПП5135-100 - ИПП5160-25, ИПП5160-50 - ИПП51120-12, ИПП51120-25 - ИПП51300-5, ИПП51300-10 |
30 60 80 100 |
|
Максимальное значение выходной электрической мощности, Вт: - для модификаций ИПП5135-50, ИПП5160-25, ИПП51120-12, ИПП51300-5 - для модификаций ИПП5135-100, ИПП5160-50, ИПП51120-25, ИПП51300-10 |
1500 3000 |
|
Параметры электрического питания в виде напряжения переменного тока при номинальной частоте 50 Гц, В |
220±22 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 80 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: |
133x444x350 |
|
Масса, кг, не более |
14 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на ИП не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
ИПП511) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Сетевой кабель |
- |
1 шт. |
|
1) - модификация определяется в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 4.5 «Настройка значений выходного напряжения и выходного тока» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»;
«Источники питания постоянного тока ИПП51. Стандарт предприятия.», Shandong Ainuo Intelligent Instrument Co Ltd., Китай.
