Реометры Брукфильда PVS-230
| Номер в ГРСИ РФ: | 99143-26 |
|---|---|
| Категория: | Реометры |
| Производитель / заявитель: | Фирма "Brookfield Engineering Laboratories, Inc.", США |
Реометры Брукфильда PVS-230 (далее - реометры) предназначены для измерений температуры и динамической вязкости жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99143-26 | |||||||||
| Действует | по 10.08.2031 | |||||||||
| Наименование | Реометры Брукфильда | |||||||||
| Модель | PVS-230 | |||||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 39687d62-d236-a0e8-438a-021838b56af1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «BROOKFIELD ENGINEERING LABORATORIES, INC.», СОЕДИНЕННЫЕ ШТАТЫ, 11 Commerce Blvd., Middleboro, MA 02346
Поверка
| Методика поверки / информация о поверке |
МП 8-251-2026 ГСИ. Реометры Брукфильда PVS-230. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99143-26: Описание типа
2026-99143-26.pdf
|
Скачать | 150.4 КБ | |
|
99143-26: Методика поверки
МП 8-251-2026
2026-mp99143-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Реометры Брукфильда PVS-230 (далее - реометры) предназначены для измерений температуры и динамической вязкости жидкостей.
Описание
Принцип действия реометров основан на измерении напряжения сдвига исследуемого образца по закручиванию торсионной пружины под действием на шпиндель крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость помещается в кольцевой зазор между шпинделем и ротором, вращающимся с заданной частотой. Тормозной момент на шпинделе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой, в соответствии с напряжением сдвига, исходя из показаний которого определяется вязкость исследуемой жидкости.
Конструктивно реометры представляют собой модульные настольные приборы, состоящие из измерительного модуля, который включает в себя торсионную пружину, ротор и шпиндель B5, датчики температуры и давления, манометр, расположенные на штативе, и силового модуля, состоящего из соединительных кабелей и процессоров обработки сигналов, поступающих от измерительного модуля.
Корпус реометров изготавливают из металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр реометров имеет серийный номер, который имеет цифровой формат и нанесен:
- типографским способом на табличку на задней панели реометров;
- методом лазерной гравировки на хомут штатива измерительного модуля реометра.
Нанесение знака поверки на средство измерений не предусмотрено.
О бщий вид реометров представлен на рисунке 1. Место нанесения серийного номера на реометры представлено на рисунке 2.
Пломбирование реометров не предусмотрено. Конструкция реометров обеспечивает ограничение доступа к частям реометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

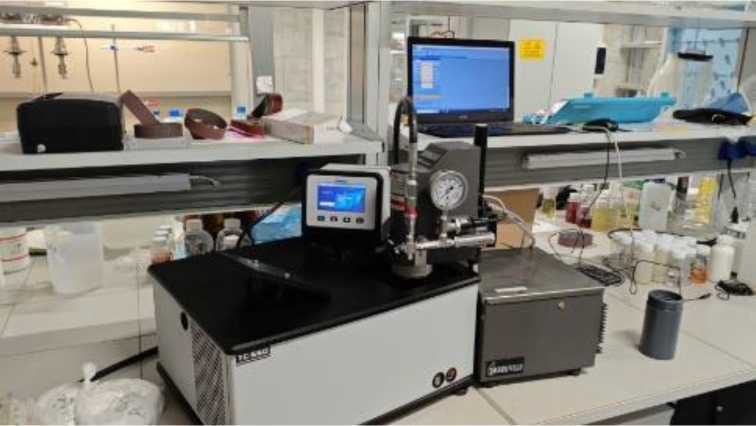

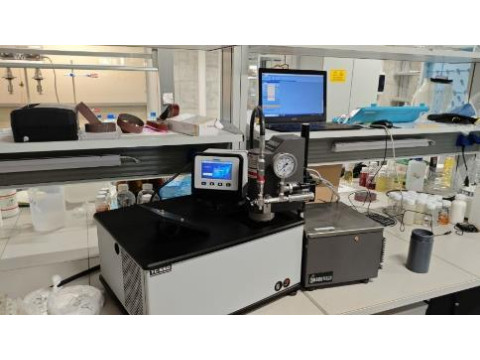

Рисунок 1 - Общий вид реометров Брукфильда PVS-230
Место нанесения серийного номера

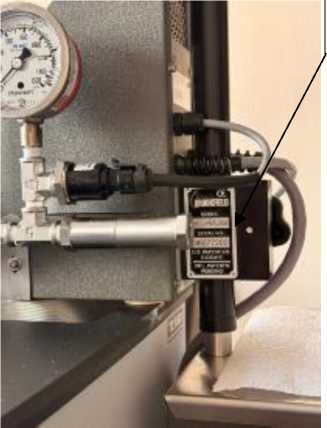

Рисунок 2 - Место нанесения серийного номера на реометры Брукфильда PVS-230
Программное обеспечение
Реометры оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО реометров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО реометров приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rheovision 2012 |
|
Номер версии ПО (идентификационный номер ПО) |
V3.X.X1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «X» не относятся к метрологически значимой части ПО и могут принимать численные значения от 0 до 9999, строчные или прописные буквенные символы от A до Z, математические и пунктуационные знаки | |
Влияние ПО на метрологические характеристики реометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости, мПа^с |
от 150 до 100 000 |
|
Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости1), % |
±3 |
|
Диапазон измерений температуры, °С |
от +5 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
1) Нормирующее значение рассчитывают по формуле К • 0тах ui = , Vi где vi -i-ая частота вращения ротора, об/мин; 0тах - максимальное значение напряжения сдвига, мН/м2; К - коэффициент преобразования реометра, мПа^(об/мин)/(мН/м2). |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний динамической вязкости, мПа^с: - для шпинделя B1 - для шпинделя B2 - для шпинделя B5 - для шпинделя TA5 |
от 2 до 5-106 от 20 до 3,6-107 от 5,0 до 1-107 от 0,5 до 1-106 |
|
Диапазон частоты вращения ротора, об/мин |
от 0,5 до 1000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
- потребляемая мощность, В^А, не более |
65 |
|
Габаритные размеры, мм, не более: - высота |
650 |
|
- ширина |
305 |
|
- длина |
305 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Реометр Брукфильда |
PVS-230 |
1 шт. |
|
Программное обеспечение |
ПО |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Руководство по эксплуатации |
М12-581 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Эксплуатация» документа «Реометр Брукфильда PVS-230. Руководство по эксплуатации».
Применение реометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта № 2622 от 05.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Приказ Росстандарта № 147 от 29.01.2026 г. «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
«Реометры Брукфильда PVS-230. Стандарт предприятия».
