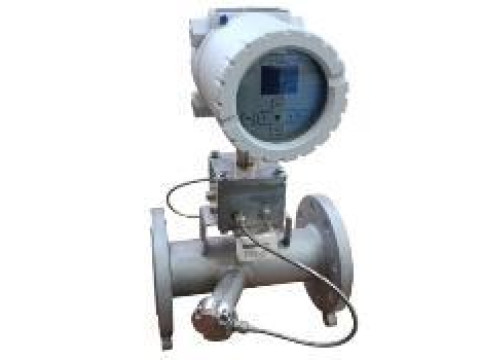

Расходомеры ультразвуковые Mx
| Номер в ГРСИ РФ: | 99151-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | «Mezolen Instruments (Changzhou) Co., Ltd», КИТАЙ |
Расходомеры ультразвуковые Mx (далее - расходомеры) предназначены для измерений объема и объемного расхода жидкостей, объема и объемного расхода природного газа по ГОСТ 5542-2022, свободного нефтяного газа по ГОСТ Р 8.1016-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99151-26 | |||||||||||||||||||||
| Действует | по 10.08.2031 | |||||||||||||||||||||
| Наименование | Расходомеры ультразвуковые | |||||||||||||||||||||
| Модель | Mx | |||||||||||||||||||||
| Модификации |
MF7080 MT1600 |
|||||||||||||||||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d72a83f3-554a-e757-4656-e09a99add99d | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
«Mezolen Instruments (Changzhou) Co., Ltd», КИТАЙ, Building 26, N0.9 CaoXi street NiuTang Town, WuJin District Changzhou City (Lvjian Community), Jiangsu 213100
Поверка
| Методика поверки / информация о поверке |
РТ-МП-292-208-2026 ГСИ. Расходомеры ультразвуковые Mx. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
Для модификации MT1600
5 лет
Для модификации МF7080
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99151-26: Описание типа
2026-99151-26.pdf
|
Скачать | 305.2 КБ | |
|
99151-26: Методика поверки
РТ-МП-292-208-2026
2026-mp99151-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Расходомеры ультразвуковые Mx (далее - расходомеры) предназначены для измерений объема и объемного расхода жидкостей, объема и объемного расхода природного газа по ГОСТ 5542-2022, свободного нефтяного газа по ГОСТ Р 8.1016-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.
Описание
Принцип работы расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвуковой волны в измеряемой среде по направлению и против направления движения измеряемой среды пропорциональна скорости (расходу) потока измеряемой среды в трубопроводе.
Расходомеры состоят из сенсора и электронного блока (далее - ЭБ). Сенсор представляет собой цилиндрический измерительный участок (измерительная труба), на которой размещаются пьезоэлектрические преобразователи (далее - ПЭП). ПЭП могут быть закрыты кожухом. Каждая пара ПЭП образует акустический канал измерения. Расходомеры могут выпускаться с одним, двумя или четырьмя акустическими каналами измерения. ЭБ включает в себя электронные компонены, необходимые для управления расходомером, осуществляет прием - передачу сигналов от ПЭП их преобразование, обработку и вычисление объемного расхода и объема с последующим формированием цифровых или аналоговых выходных сигналов. ЭБ может быть жестко закреплен на сенсоре (интегральное исполнение) или соединяться с сенсором кабелями (раздельное исполнение). ЭБ имеет жидкокристаллический индикатор и кнопки (далее - ЖКИ) для управления расходомером и отображения измерительной информации.
Расходомеры выпускаются в двух модификациях:
- MF7080 - модификация расходомера, предназначенная для измерения жидкостей;
- MT1600 - модификация расходомера, предназначенная для измерения газов.
Общий вид расходомеров представлен на рисунке 1.
Серийный номер в буквенно-цифровом формате наносится на металлическую маркировочную табличку методом лазерной гравировки, закрепляемую на ЭБ. Внешний вид маркировочной таблички представлен на рисунке 2. Место крепления маркировочной таблички обозначено на рисунке 3.
Нанесение знака поверки на расходомеры не предусмотрено. Место пломбирования от непреднамеренного вмешательства не предусмотренно.

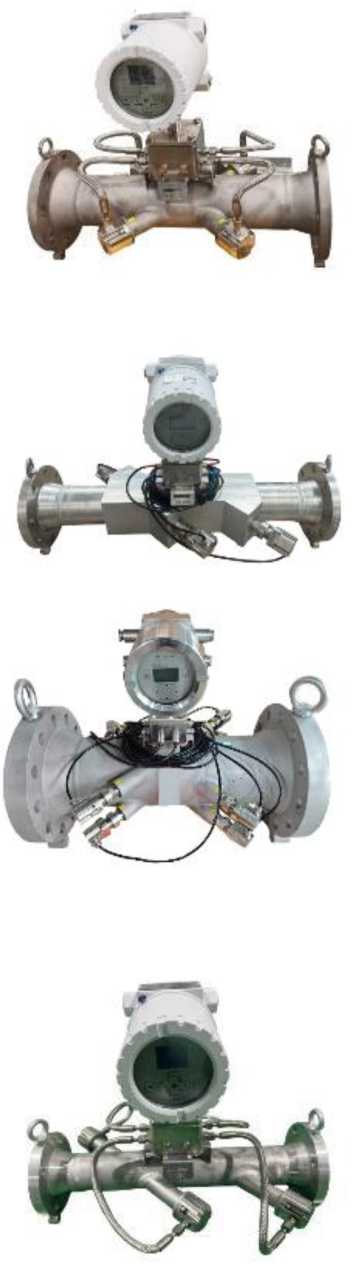

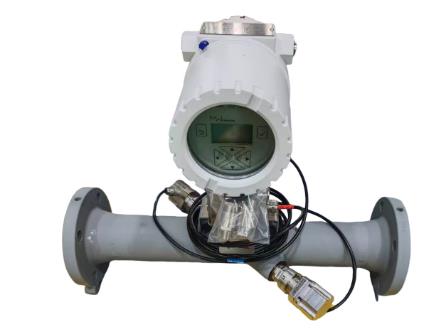

Рисунок 1 - Общий вид расходомеров ультразвуковых Mx
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид маркировочной таблички
Место крепления маркировочной таблички
Рисунок 3 - Место крепления маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Для защиты от несанкционированного доступа к параметрам настройки, используются пароли разного уровня доступа.
Уровень защиты программного обеспечения расходомеров от преднамеренных
и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
Газ |
Жидкость | |
|
Идентификационное наименование ПО |
MT1600 |
MF7080 |
|
Номер версии (идентификационный номер) ПО |
4.ХХ.ХХ |
02.ХХ.ХХ |
|
Обозначение «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости в зависимости от DN, м3/ч |
В соответствии с таблицей 3 |
|
Диапазон измерений объемного расхода газа в рабочих условиях в зависимости от DN, м3/ч |
В соответствии с таблицей 4 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %, в диапазоне расходов от Q'A'mill < Q < Q> от Q^ < Q < Q/k'iruix |
±1,0 ±0,5 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа в рабочих условиях, %, диапазоне расходов от Qrmin < Q < Qrt от Qrt < Q < Qrmax |
±2,0/2,21) (2,5)2) ±1,0/1,21) (1,5)2) |
|
Пределы допускаемой приведенной к диапазону измерений погрешности расходомера при преобразовании значения объемного расхода в токовый выходной сигнал от 4 до 20 мА, % |
±0,1 |
|
1) погрешность в зависимости от метода проведения поверки - проливной / имитационный (первичный имитационный и/или периодический имитационный при условии первичной поверки проливным методом); 2) в скобках указана погрешность при периодическом имитационном методе, при условии проведения первичной поверки имитационным методом. | |
Таблица 3 - Диапазон измерений объемного расхода жидкости в зависимости от DN
|
Диаметр номинальный, DN |
Минимальный объемный расход Qжmin, м3/ч |
Переходный объемный расход Ож, м3/ч |
Максимальный объемный расход Qжmax, м3/ч |
|
40 |
1,1 |
1,3 |
31,6 |
|
50 |
1,8 |
2,1 |
49,5 |
|
65 |
3,0 |
3,6 |
83,6 |
|
80 |
4,5 |
5,4 |
126,6 |
|
90 |
5,7 |
6,9 |
160,0 |
|
100 |
7,1 |
8,5 |
197,8 |
|
125 |
11,0 |
13,2 |
309,1 |
|
150 |
15,9 |
19,1 |
445,1 |
|
200 |
28,3 |
33,9 |
791,3 |
|
250 |
44,2 |
53,0 |
1236,4 |
|
300 |
63,6 |
76,3 |
1780,4 |
|
350 |
86,5 |
103,9 |
2423,3 |
|
400 |
113,0 |
135,6 |
3165,1 |
|
450 |
143,1 |
171,7 |
4005,9 |
|
500 |
176,6 |
212,0 |
4945,5 |
|
600 |
254,3 |
305,2 |
7121,5 |
|
700 |
346,2 |
415,4 |
9693,2 |
|
800 |
452,2 |
542,6 |
12660,5 |
|
900 |
572,3 |
686,7 |
16023,4 |
|
1000 |
706,5 |
847,8 |
19782,0 |
|
1100 |
854,9 |
1014,0 |
23947,0 |
|
1200 |
1017,4 |
1220,8 |
28486,1 |
|
1300 |
1194,0 |
1432,8 |
33431,6 |
|
1400 |
1384,7 |
1661,7 |
38772,7 |
|
1500 |
1589,6 |
1907,6 |
44509,5 |
|
1600 |
1808,6 |
2170,4 |
50641,9 |
Таблица 4 - Диапазон измерений объемного расхода газа в рабочих условиях в зависимости от DN
|
Диаметр номинальный, DN |
Минимальный объемный расход О’™, м3/ч |
Переходный объемный расход Qrt, м3/ч |
Максимальный объемный расход Qrmax, м3/ч |
|
50 |
20,00 |
23,00 |
220,00 |
|
65 |
29,86 |
35,84 |
358,38 |
|
80 |
52,00 |
60,00 |
550,00 |
|
90 |
57,26 |
68,71 |
687,07 |
|
100 |
70,69 |
84,82 |
848,23 |
|
125 |
110,45 |
132,54 |
1325,36 |
|
150 |
159,04 |
190,85 |
1908,52 |
|
200 |
300,00 |
330,00 |
3000,00 |
|
250 |
441,79 |
530,14 |
5301,44 |
|
300 |
636,17 |
763,41 |
7634,07 |
|
350 |
865,90 |
1039,08 |
10390,82 |
|
400 |
1130,97 |
1357,17 |
13571,68 |
Продолжение таблицы 4
|
Диаметр номинальный, DN |
Минимальный объемный расход Q-щп, м3/ч |
Переходный объемный расход Qrt, м3/ч |
Максимальный объемный расход Qmax, м3/ч |
|
450 |
1431,39 |
1717,67 |
17176,66 |
|
500 |
1767,15 |
2120,58 |
21205,75 |
|
600 |
2544,69 |
3053,63 |
30536,28 |
|
700 |
3463,61 |
4156,33 |
41563,27 |
|
800 |
4523,89 |
5428,67 |
54286,72 |
|
900 |
5725,55 |
6870,66 |
68706,63 |
|
1000 |
7068,58 |
8482,30 |
84823,00 |
|
1100 |
8552,99 |
10263,58 |
102635,83 |
|
1200 |
10178,76 |
12214,51 |
122145,12 |
|
1300 |
11945,91 |
14335,09 |
143350,87 |
|
1400 |
13854,42 |
16625,31 |
166253,08 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
MF7080 |
MT1600 | |
|
Максимальное давление измеряемой среды, МПа 1) |
21,0 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 | |
|
Температура измеряемой среды, °С |
от -60 до +120 | |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
от 9 до 36 |
|
Напряжение питания переменного тока, В |
от 110 до 250 | |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 - сенсора - электронного блока |
IP66 IP66/IP68 | |
|
Потребляемая мощность, не более1): - переменного тока, Вт - постоянного тока, В^А |
10 10 | |
|
Выходные сигналы 1) - токовый, мА - частотно-импульсный, Гц - цифровой |
от 4 до 20 от 0 до 5000 RS232; RS-485 (Modbus RTU); HART | |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X Ex tb ШС T80°C Db X 1Ex db mb IIC T6 Gb X | |
|
1) в зависимости от исполнения | ||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
176500 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на металлическую маркировочную табличку методом лазерной гравировки, закрепляемую на электронный блок.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры ультразвуковые |
Mx |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 2.8 руководства по эксплуатации на расходомеры ультразвуковые Mx.
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объ-ёмного расходов жидкости;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация «Mezolen Instruments (Changzhou) Co., Ltd», Китай.
