Датчики положения оптические ОДП-80-30
| Номер в ГРСИ РФ: | 99169-26 |
|---|---|
| Производитель / заявитель: | ООО «ИДМ-ПЛЮС», г. Москва, г. Зеленоград |
Датчики положения оптические ОДП-80-30 (далее по тексту - датчики) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99169-26 | ||||||||||||
| Действует | по 13.08.2031 | ||||||||||||
| Наименование | Датчики положения оптические | ||||||||||||
| Модель | ОДП-80-30 | ||||||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ee256f70-f1f7-7487-7f9d-15afa860939f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ИДМ-ПЛЮС», РОССИЯ, 124489, г. Москва, г. Зеленоград, ал. Сосновая, д. 6А, стр. 1, ком. 4, этаж 4
Поверка
| Методика поверки / информация о поверке |
МП 437-224-2026 ГСИ. Датчики положения оптические ОДП-80-30. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99169-26: Описание типа
2026-99169-26.pdf
|
Скачать | 125 КБ | |
|
99169-26: Методика поверки
МП 437-224-2026
2026-mp99169-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики положения оптические ОДП-80-30 (далее по тексту - датчики) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Описание
Принцип действия датчиков основан на определении углового положения полого вала путем оптоэлектронного считывания штрихового кода с градуированного оптического диска, жестко закрепленного на полом валу датчика.
Датчики состоят из оптического диска, закрепленного на полом валу, оптоэлектронного устройства и фотодиодной матрицы, заключенных в цилиндрический металлический корпус, имеющий разъем для подключения кабеля.
Оптический диск имеет прозрачные и непрозрачные области, расположенные в виде концентрических дорожек таким образом, чтобы обеспечить уникальный цифровой код для любого положения полого вала в пределах максимального диапазона измерений. Оптический диск просвечивается оптоэлектронным устройством, после чего световой поток попадает на фотодиодную матрицу. Фотодиодная матрица осуществляет преобразование оптического сигнала в электрический аналоговый пропорционально величине светового потока.
Тип выходного сигнала датчиков - бинарный код, интерфейс передачи данных -BiSS-С (RS-422).
Нанесение знака поверки на датчики и пломбирование от несанкционированного доступа не предусмотрено.
Заводской номер наносится на корпус датчиков методом лазерной гравировки. Формат - цифровой код, состоящий из арабских цифр (первые две цифры соответствуют последним двум цифрам года выпуска).
Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.

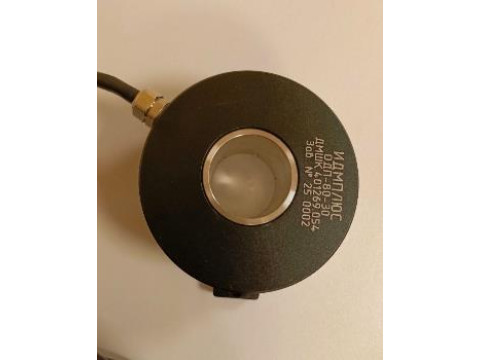

Место нанесения заводского номера

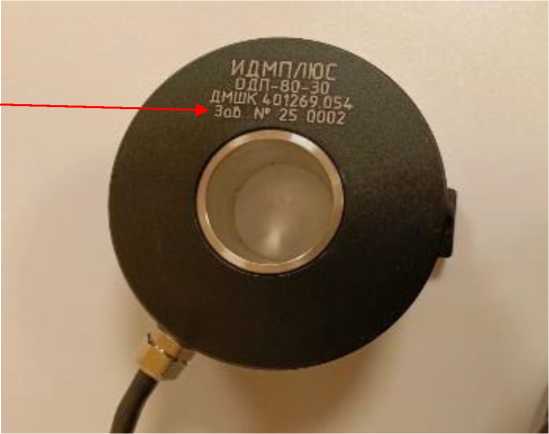

Рисунок 1 - Общий вид датчиков положения оптических ОДП-80-30 с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) является встроенным и записано в память микропроцессора на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию, так как отсутствует физический доступ к носителю информации и программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловых перемещений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений |
±0,003° |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Присоединительный диаметр полого вала, мм |
30Н7 (+0'°21) |
|
Габаритные размеры, без кабеля, мм, не более: - высота |
45 |
|
- ширина |
80 |
|
- длина |
108 |
|
Масса, без кабеля, кг, не более |
0,42 |
|
Напряжение питания постоянного тока, В |
от 4,7 до 5,3 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -40 до +65 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
90 (без конденсации влаги) |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на титульный лист паспорта ДМШК.401269.054ПС «Датчик положения оптический ОДП-80-30. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик положения оптический с кабелем |
ОДП-80-30 |
1 |
|
Паспорт |
ДМШК.401269.054ПС |
1 |
|
Руководство по эксплуатации |
ДМШК.401269.054РЭ |
1 |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документа ДМШК.401269.054РЭ «Датчик положения оптический ОДП-80-30. Руководство по эксплуатации».
Нормативные документы
ДМШК.401269.054ТУ Датчик положения оптический ОДП-80-30. Технические условия.
