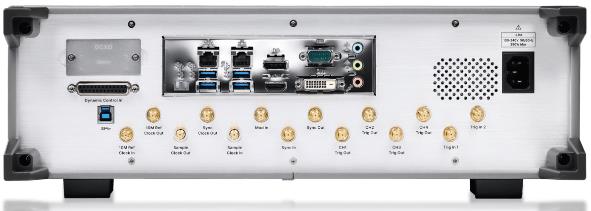

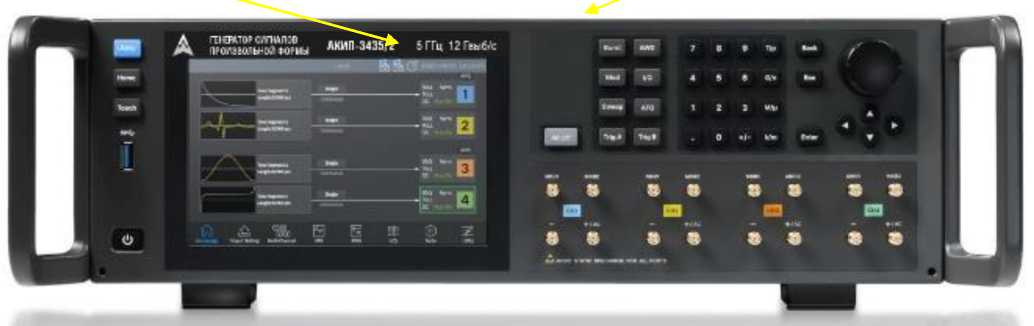

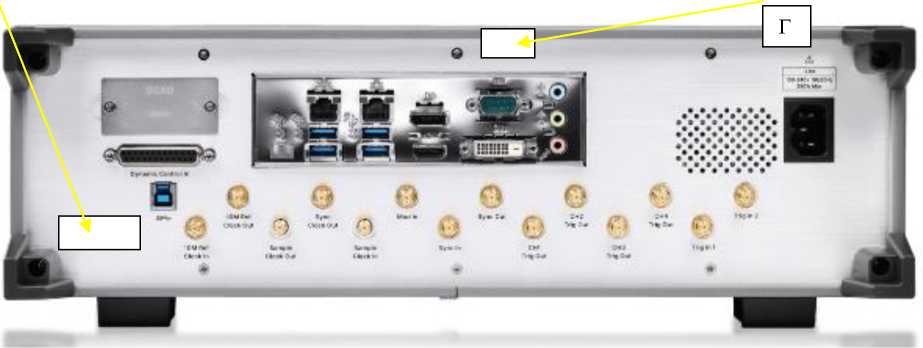

Генераторы сигналов произвольной формы АКИП-3435

Наименование

Назначение

1

2

10M-OCXO-L

Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1-10-7)

SDG8000-Multi-Level SFO

Функция генерации сложных многоуровневых последовательностей

SDG8000-DCAMP

Выходной тракт DC с усилителем

SDG8000-ACAMP

Выходной тракт AC с усилителем

1

2

SDG8000-4GPTS

Увеличение объема памяти для создания сигналов произвольной формы до 4 Гвыб

SDG8000-HSS

Функция генерации высокоскоростных последовательных сигналов

SDG8000-MTONRML

Функция генерации многотональных сигналов и линейной частотной модуляции (чирп)

SDG8000-IQ

Функция генерации векторных IQ-сигналов

SigOPro-BT

Функция генерации сигналов Bluetooth

SigOPro-IoT

Функция генерации сигналов IoT

SigOPro-QPDM

Функция генерации сигналов QPDM

SigOPro-5G NR

Функция генерации сигналов 5G NR

SigOPro-LTE FDD

Функция генерации сигналов LTE FDD

SigOPro-LTE TDD

Функция генерации сигналов LTE TDD

SigOPro-IEEE 802.11.be

Функция генерации сигналов IEEE 802.11.be

SigOPro-IEEE 802.11.ax

Функция генерации сигналов IEEE 802.11.ax

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.1.1.1

Примечание - номер версии ПО определяется по первым трем группам цифр, разделенными точкой, допускаются любые дополнительные буквенно-цифровые обозначения

Наименование характеристики

Значение

1

2

Пределы допускаемой относительной погрешности установки частоты Зоп - стандартное исполнение

±Е10-6

- опция 10M-OCXO-L

±Е10-7

Уровень выходного сигнала для DC выходного тракта для режимов AFG/AWG, мВп-п - минимальный

25

- максимальный, в диапазонах частот: от 1 мкГц до 1,5 ГГц включ.

750

св. 1,5 до 1,8 ГГц включ.

660

св. 1,8 до 2,0 ГГц

600

1

2

Уровень выходного сигнала для DC выходного тракта для опции IQ, мВскз - минимальный

8,837

- максимальный, в диапазонах частот: от 1 мкГц до 1,5 ГГц включ.

265

св. 1,5 до 1,8 ГГц включ.

233

св. 1,8 до 2,8 ГГц включ.

212

св. 2,8 до 3,3 ГГц включ.

162

св. 3,3 до 4,0 ГГц включ.

155

св. 4,0 до 4,5 ГГц включ.

127

св. 4,5 до 5,0 ГГц

70

Уровень выходного сигнала для DC выходного тракта с усилителем для режимов AFG/AWG, мВп-п - минимальный

50

- максимальный, в диапазонах частот: от 1 мкГц до 1,5 ГГц включ.

1500

св. 1,5 до 2,0 ГГц

1300

Уровень выходного сигнала для DC выходного тракта с усилителем для опции IQ, мВскз - минимальный

17,68

- максимальный, в диапазонах частот: от 1 мкГц до 1,5 ГГц включ.

530

св. 1,5 до 2,0 ГГц включ.

459

св. 2,0 до 5,0 ГГц

353

Уровень выходного сигнала для АС выходного тракта для режимов AFG/AWG, дБ1) - минимальный

-30

- максимальный, в диапазонах частот: от 10 МГц до 1,4 ГГц включ.

-5

св. 1,4 до 1,7 ГГц включ.

-7

св. 1,7 до 2 ГГц

-9

Уровень выходного сигнала для АС выходного тракта для опции IQ, дБ1) - минимальный

-30

- максимальный, в диапазонах частот: от 10 МГц до 1,4 ГГц включ.

-5

св. 1,4 до 1,7 ГГц включ.

-7

св. 1,7 до 2 ГГц включ.

-9

св. 2 до 2,5 ГГц включ.

-10

св. 2,5 до 3,0 ГГц включ.

-13

св. 3,0 до 4,0 ГГц включ.

-16

св. 4,0 ГГц до 4,5 ГГц включ.

-18

св. 4,5 ГГц до 5 ГГц

-22

Уровень выходного сигнала для АС выходного тракта с усилителем для режимов AFG/AWG, дБ1) - минимальный

-85,139

- максимальный, в диапазонах частот: от 10 МГц до 1,6 ГГц включ.

10

св. 1,6 до 2,0 ГГц

9

1

2

Уровень выходного сигнала для АС выходного тракта с усилителем для опции IQ, дБ1) - минимальный

- максимальный, в диапазонах частот:

от 10 МГц до 1,6 ГГц включ.

св. 1,6 до 2,0 ГГц включ.

св. 2,0 до 2,6 ГГц включ.

св. 2,6 до 3,3 ГГц включ.

св. 3,3 до 3,8 ГГц включ.

св. 3,8 до 4,0 ГГц включ.

св. 4,0 ГГц до 4,4 ГГц включ.

св. 4,4 ГГц до 5,0 ГГц

-85,139

10

9

8

7

6

5

4

0

Режим AFG

Сигнал синусоидальной формы

Диапазоны частот, Гц

DC выходной тракт

DC выходной тракт с усилителем (опция)

AC выходной тракт

AC выходной тракт с усилителем (опция)

от Г10-6 до 2-109 от Г10-6 до 2-109 от 10-106 до 2-109 от 10-106 до 2-109

Пределы допускаемой абсолютной погрешности установки уровня сигналов синусоидальной формы частотой 1 кГц, В

DC выходной тракт

для иуст до 100 мВп-п включ.

для иуст св. 100 мВп-п

DC выходной тракт с усилителем

для иуст до 100 мВп-п включ.

для иуст св. 100 мВп-п

±(0,1^+0,005) ±(0,05^+0,001)

±(0,1-иуст+0,005) ±(0,05^+0,001)

Пределы допускаемой абсолютной погрешности установки уровня сигналов синусоидальной формы частотой 10 МГц, дБ

AC выходной тракт

AC выходной тракт с усилителем

±0,5

±0,5

Диапазоны установки уровня смещения (несимметричный выход, нагрузка 50 Ом), В

DC выходной тракт

DC выходной тракт с усилителем

AC выходной тракт

AC выходной тракт с усилителем

-

±5

±5

±5

Пределы допускаемой абсолютной погрешности установки уровня смещения, В

DC выходной тракт

DC выходной тракт с усилителем

AC выходной тракт

AC выходной тракт с усилителем

±(0,02 • Ш +0,01) ±(0,05- исм +0,02) ±(0,05- исм +0,02)

Неравномерность АЧХ синусоидального сигнала (относительно 10 МГц для AC выходного тракта) при выходном уровне сигнала, дБ до -30 дБм

от -30 дБм, в диапазонах частот:

от 10 кГц до 1 ГГц

от 1 до 2 ГГц

2 ГГц

±1,5

±0,5 ±1,0 ±1,5

1

2

Неравномерность АЧХ синусоидального сигнала (относительно 1 МГ ц

для DC выходного тракта) при выходном уровне сигнала, дБ до -30 дБ1)

±1,5

от -30 дБ1), в диапазонах частот: от 10 кГц до 10 МГц

±0,5

от 10 до 50 МГц

±1,0

от 50 МГц до 1,5 ГГц

±1,5

от 1,5 до 2 ГГц

±2,0

2 ГГц

±2,5

Коэффициент гармоник для AC выходного тракта, максимальный уровень выходного сигнала в соответствующем диапазоне частот, дБ2),

не более, в диапазонах частот от 10 до 500 МГц включ.

-67

св. 500 МГц до 1 ГГц включ.

-57

св. 1 до 2 ГГ ц включ.

-52

Коэффициент гармоник для AC выходного тракта с усилителем, максимальный уровень выходного сигнала в соответствующем диапазоне частот, дБ2), не более, в диапазонах частот от 10 до 50 МГц включ.

-25

св. 50 до 500 МГц включ.

-31

св. 500 МГц до 1 ГГц включ.

-28

св. 1 до 2 ГГц включ.

-28

Коэффициент гармоник для DC выходного тракта, максимальный уровень выходного сигнала в соответствующем диапазоне частот, дБ2),

не более, в диапазонах частот от 10 до 100 МГц

-25

от 100 до 500 МГц включ.

-37

св. 500 МГц до 1,5 ГГц включ.

-40

св. 1,5 до 2,0 ГГц включ.

-38

Коэффициент гармоник для DC выходного тракта с усилителем, максимальный уровень выходного сигнала в соответствующем диапазоне частот, дБ2), не более, в диапазонах частот от 10 до 500 МГц включ.

-37

св. 500 МГц до 1 ГГц включ.

-33

св. 1 до 2 ГГц включ.

-33

Уровень негармонических искажений для DC выходного тракта, дБ2), не

более, в диапазонах частот от 1 мкГц до 100 МГц включ.

-80

св. 100 до 500 МГц включ.

-72

св. 500 МГц до 1 ГГц включ.

-71

св. 1 до 2 ГГц

-64

для DC выходного тракта с усилителем в диапазоне частот от 1 мкГц до 100 МГц включ.

-78

св. 100 до 500 МГц включ.

-63

св. 500 МГц до 1 ГГц включ.

-63

св. 1 до 2 ГГц

-50

1

2

Уровень негармонических искажений для АС выходного тракта, дБ2), не более, в диапазонах частот от 1 мкГц до 100 МГц включ.

св. 100 до 500 МГц включ.

св. 500 МГц до 1 ГГц включ.

св. 1 до 2 ГГц

для Ас выходного тракта с усилителем в диапазоне частот

от 1 мкГц до 100 МГц включ.

св. 100 до 500 МГц включ.

св. 500 МГц до 1 ГГц включ.

св. 1 до 2 ГГц

-80

-73

-70

-58

-72

-60

-57

-57

Спектральная плотность фазовых шумов при отстройке на 10 кГц, дБ3)/Г ц, не более

- частота несущей 100 МГц

- частота несущей 1 ГГ ц

- частота несущей 2 ГГц

-128

-120

-114

Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более

0,5

Сигнал импульсной формы/прямоугольной формы

Частота повторения, Гц

от Г10-6 до 5 • 108

Длительность фронта и среза импульса (уровень сигнала 1 Вп-п, нагрузка 50 Ом), пс, не более

650

Диапазон установки длительности импульса, нс

от 0,5 •до 90

Пределы допускаемой абсолютной погрешности установки длительности импульса, с

±(0,00015-tr+0,3 нс)

Модуляция

Виды модуляции

AM, ЧМ, ФМ, АМН, ЧМН, ФМН

Диапазон частоты модуляции, Гц

от 1М0-6 до 5*106

Режим AWG

Диапазон регулировки скорости выборки - стандартно - с интерполяцией

от 100 выб/с до 5 Гвыб/с до 10 Гвыб/с

Пределы допускаемой абсолютной погрешности установки периода повторения импульсов в сегментированном режиме, с

±(tp- доп+0,5 нс)

Пределы допускаемой абсолютной погрешности установки длительности импульсов в сегментированном режиме, с

±(tp- доп+0,5 нс)

Модуляция

Виды модуляции

AM, ЧМ, ФМ, АМН, ЧМН, ФМН

Диапазон частоты модуляции, Гц

от 1М0-6 до 5-106

Режим IQ

Диапазон регулировки несущей частоты при дискретизации, Гц 10 Гвыб/с

12 Гвыб/с

от 1М0-6 до 4-109 от 1М0-6 до 5-109

Максимальное вертикальное разрешение

16 бит

1

2

Виды модуляции

2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, n/8-D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone, OFDM, Пользовательская

Примечания:

1) - дБ относительно 1 мВт;

2) - дБ относительно уровня несущей;

3) - дБ относительно уровня несущей в полосе пропускания 1 Гц

ис м - установленное значение напряжения постоянного смещения, В;

иу ст - установленное значение выходного напряжения синусоидальной формы сигнала, В; tr - установленное на генераторе значение временного интервала, с.

Наименование характеристики

Значение

Число основных каналов

АКИП-3435/1

АКИП-3435/2

2

4

Тип выходного разъема

SMA

Габаритные размеры (ширинахвысотахглубина), мм

426x133x468

Масса, кг, не более

12,2

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

300

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от 0 до +50 90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество, шт

Генераторы сигналов произвольной формы

АКИП-34351)

1

Сетевой кабель питания

-

1

Кабель BNC

-

1

Руководство по эксплуатации

-

1

1) В зависимости от заказа
