Приборы измерительные многофункциональные LTA11
| Номер в ГРСИ РФ: | 99171-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Л-Кард", г.Москва |
Приборы измерительные многофункциональные LTA11 (далее - LTA11) предназначены для измерений напряжения постоянного и переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99171-26 | ||||||
| Действует | по 13.08.2031 | ||||||
| Наименование | Приборы измерительные многофункциональные | ||||||
| Модель | LTA11 | ||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ba34ab66-c57c-7228-54f5-0d04e619603a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Л Кард», РОССИЯ, 117105, г. Москва, ш. Варшавское, дом 5, корпус 4
Поверка
| Методика поверки / информация о поверке |
МП-ТВРД.411182.001-11 ГСИ. Приборы измерительные многофункциональные LTA11. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99171-26: Описание типа
2026-99171-26.pdf
|
Скачать | 190.7 КБ | |
|
99171-26: Методика поверки
МП-ТВРД.411182.001-11
2026-mp99171-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Приборы измерительные многофункциональные LTA11 (далее - LTA11) предназначены для измерений напряжения постоянного и переменного тока.
Описание
Принцип действия LTA11 основан на аналого-цифровом преобразовании входных сигналов. Измерение напряжения производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов измерения напряжения - 16 или 32 в зависимости от схемы подключения.
Работа LTA11 осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейса Ethernet. Питание LTA11 осуществляется по интерфейсу Ethernet PoE IEEE 802.3at/PoE+.
Конструктивно LTA11 выполнены в виде печатной платы с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей.

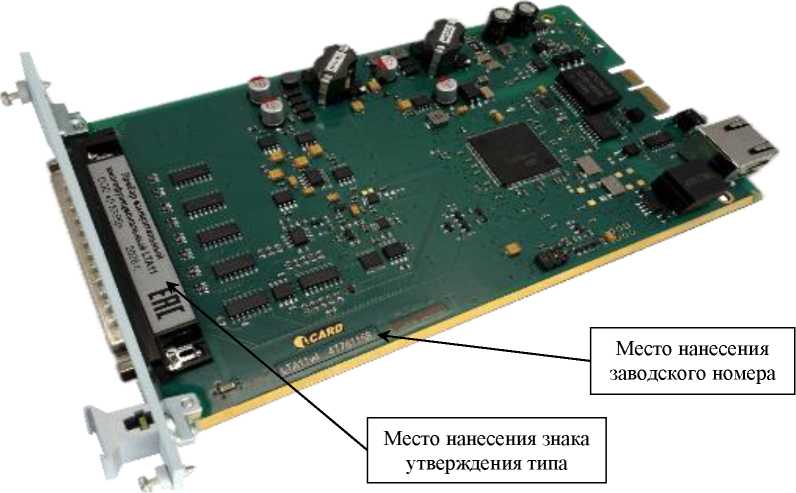

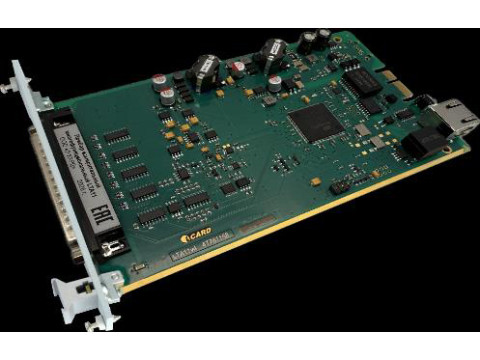

Общий вид LTA11 с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на LTA11 не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится на печатную плату методом лазерной маркировки. LTA11 могут быть установлены в шасси LTA-CH.
Рисунок 1
Программное обеспечение
Программное обеспечение (далее - ПО) LTA11 состоит из встроенного ПО и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик LTA11.
Внешнее ПО устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик LTA11.
Внешнее ПО обеспечивает выполнение следующих функций:
- управление режимами работы;
- вычисление напряжения постоянного тока;
- вычисление среднеквадратического значения напряжения переменного тока.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО LTA11 приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
1.Х.ХХ |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Х.ХХ - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
LTA11_Metr |
L Card Measurement Studio (LMS) |
|
Номер версии (идентификационный номер ПО) |
1.Х.Х |
1.Х.Х |
|
Цифровой идентификатор ПО |
_ |
_ |
|
Примечание - Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | ||
Технические характеристики
Таблица____3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
от - 10 до +10 |
|
Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений напряжения постоянного тока, %, для пределов: - 10; 2,5; 0,6 В - 0,15 В |
±0,03 ±0,1 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 499 кГц, В |
от 10-3 до 7 |
|
Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, % |
согласно таблице 4 |
|
Максимальная частота преобразования, МГц: - в одноканальном режиме - в многоканальном режиме |
0,5 1,0 |
Таблица 4 Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений среднеквадратического значения напряжения ____________переменного тока________________________________________________________
|
Предел измерений, В |
Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений среднеквадратического значения напряжения переменного тока 1), %, для диапазонов частот входного сигнала 2), кГц | ||
|
от 0,01 до 20 включ. |
св. 20 до 100 включ. |
от 100 до 499 включ. | |
|
10 |
±0,1 |
±0,5 |
±10 |
|
2,5 |
±0,1 |
±0,5 |
±10 |
|
0,6 |
±0,1 |
±0,5 |
±15 |
|
0,15 |
±0,15 |
±5 |
_ |
|
1) Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для дифференциальной схемы подключения и частоты преобразований АЦП 0,5 МГц для многоканального режима или 1 МГц для одноканального режима измерений, для сигналов, пиковые значения которых не превышают значение установленного предела измерений. 2) В многоканальном режиме работы диапазон частот входного сигнала ограничен значением 249/N кГц, где N - количество опрашиваемых измерительных каналов. | |||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - в дифференциальной схеме подключения - в однополярной схеме подключения |
16 32 |
|
Входное электрическое сопротивление постоянному току 1), МОм, не менее |
10 |
|
Напряжение питания постоянного тока, В - номинальное значение напряжения, В |
от 42,5 до 57 48 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
195x130x25 |
|
Масса, кг, не более |
0,16 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % - атмосферное давление, кПа |
от +5 до +50 до 90 от 70,0 до 106,7 |
|
1)Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы LTA11. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на этикетку LTA11 методом лазерной маркировки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Количество |
|
Прибор измерительный многофункциональный LTA11 |
1 шт. |
|
Инжектор PoE 48В, стандарт IEEE 802.3at/PoE+ |
1 шт. |
|
Кабель Ethernet |
1 шт. |
|
Вилка DB-37M с кожухом |
1 шт. |
|
Шасси LTA-CH |
_ 1) |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
_ 2) |
|
Руководство программиста |
_ 2) |
|
Программное обеспечение |
_ 2) |
|
Упаковка |
1 шт. |
|
1) Поставляется по отдельному заказу. 2) Эксплуатационные документы и ПО доступны для скачивания с сайта производителя по размещенной на паспорте LTA11 ссылке, представляющей собой QR-код. | |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ТВРД.411182.001-11 РЭ
«Приборы измерительные многофункциональные LTA11. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ТВРД.411182.001-11 ТУ «Приборы измерительные многофункциональные LTA11. Технические условия».
