Тестеры CCL-5200
| Номер в ГРСИ РФ: | 99175-26 |
|---|---|
| Производитель / заявитель: | Shenzhen Chengchuangli Technology Co., Ltd., КИТАЙ |
Тестеры CCL-5200 (далее по тексту - тестеры) предназначены для воспроизведения постоянного электрического напряжения и переменного электрического напряжения промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99175-26 | |||||||||||||||
| Наименование | Тестеры | |||||||||||||||
| Модель | CCL-5200 | |||||||||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 51a3bb6f-2c11-d80a-ff25-bf5b060c3574 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shenzhen Chengchuangli Technology Co., Ltd., КИТАЙ, 3-й этаж, здание 2, промышленная зона Баолирон, сообщество Машаньтоу, ул. Матянь, р-н Гуанмин, г. Шэньчжэнь
Поверка
| Методика поверки / информация о поверке |
РТ-МП-826-201/1.1-2026 ГСИ. Тестеры CCL-5200. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99175-26: Описание типа
2026-99175-26.pdf
|
Скачать | 129.9 КБ | |
|
99175-26: Методика поверки
РТ-МП-826-201/1.1-2026
2026-mp99175-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Тестеры CCL-5200 (далее по тексту - тестеры) предназначены для воспроизведения постоянного электрического напряжения и переменного электрического напряжения промышленной частоты.
Описание
Принцип действия тестеров в режиме воспроизведения напряжения постоянного тока основан на преобразовании входного напряжения переменного тока в заданное число раз и выпрямлении напряжения переменного тока и его фильтрации с последующим сравнением его со значением напряжения постоянного тока, задаваемого и управляемого программно, и выводом результатов испытаний на ЖК-дисплей.
Принцип действия тестеров в режиме воспроизведения напряжения переменного тока основан на формировании напряжения переменного тока синусоидальной формы частотой 50 Гц генератором напряжения переменного тока с последующим сравнением его со значением напряжения переменного тока задаваемого и управляемого программно, и выводом результатов испытаний на ЖК-дисплей.
Конструктивно тестеры изготовлены в металлическом корпусе. На передней панели размещены ЖК-дисплей, клавиатура и разъемы для подключения измерительных щупов, кабелей и шлейфов (тестовой оснастки). На задней стороне корпуса тестеры имеют табличку технических данных.
Тестеры имеют дополнительные функции проверки целостности цепи, определение сопротивления контактов, измерение сопротивления изоляции, измерение сопротивления заземления, измерение тока утечки, тестирование электронных компонентов (диодов, резисторов, конденсаторов). При этом метрологические характеристики тесторов в указанных режимах тестирования не нормируются, тестеры работают в режиме «PASS» («годен») или «FAIL» («брак»). В режиме воспроизведения постоянного электрического напряжения и переменного электрического напряжения промышленной частоты 50 Гц тестеры могут использоваться при тестировании различных типов жгутов проводов и разъемов, включая коммуникационные кабели для ПК, дата-кабели для мобильных телефонов, сетевые и коммуникационные кабели, автомобильную проводку, соединительные провода для бытовой техники, монтажных схем, электронных компонентов (диодов, резисторов, конденсаторов) и других электротехнических объектов.
К тестерам данного типа относятся тестеры CCL-5200, заводские номера CCL202509072, CCL202509073, CCL202509074, CCL202509075.
Знак поверки в виде наклейки, предотвращающей несанкционированный доступ, наносится на заднюю и боковую панели тестеров.
Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен латинскими буквами и арабскими цифрами на табличку технических данных методом гравировки.

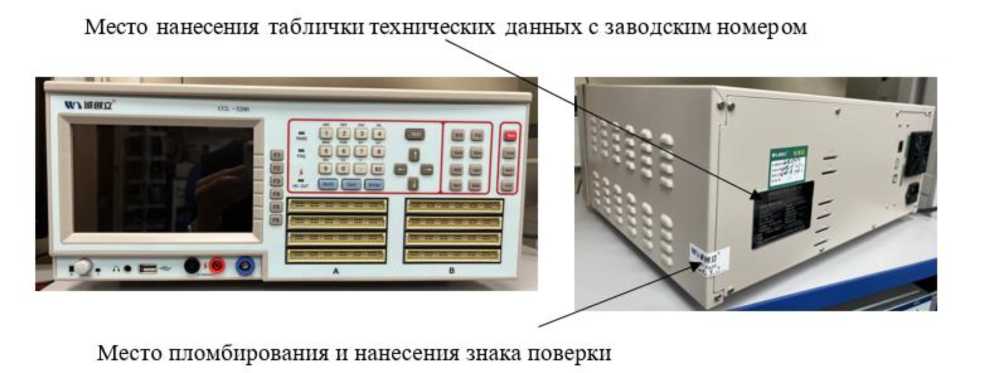

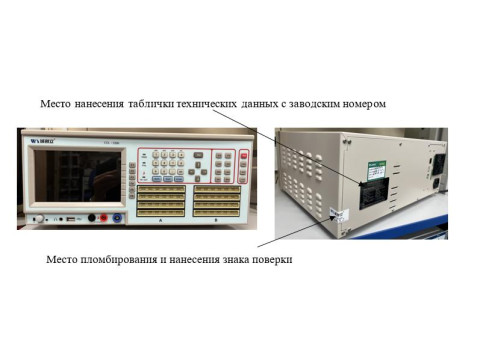

Общий вид тестеров, место нанесения заводского номера, места пломбирования и нанесения знака поверки приведены на рисунке 1.
Место нанесения таблички технических данных с заводским номером
Место пломбирования и нанесенпя знака поверки
Рисунок 1 - Общий вид тестеров, место нанесения заводского номера, места пломбирования и нанесения знака поверки
Программное обеспечение
Тестеры имеют встроенное программное обеспечение (ПО). Встроенное ПО (микро-программа) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Идентификационные неизменяемые данные ПО приведены в таблице 1.
аблица 1 - Идентификационные неизменяемые данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
03.57 CE-Test |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений переменного электрического напряжения с шагом 50 В, В |
от 50 до 1000 включ. |
|
Пределы допускаемой абсолютной погрешности воспроизведений переменного электрического напряжения, В |
± 20 |
|
Кратковременные отклонения переменного электрического напряжения, % от установившегося значения |
± 10 |
|
Диапазон воспроизведений постоянного электрического напряжения с шагом 50 В (положительная полярность), В |
от 50 до 1500 включ. |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения в диапазоне от 50 до 500 В включ., В |
± 50 |
|
Пределы допускаемой относительной погрешности воспроизведений постоянного электрического напряжения в диапазоне св. 500 до 1500 В включ., % |
± 20 |
|
Кратковременные отклонения постоянного электрического напряжения при воспроизведении 50 В, % от установившегося значения постоянного электрического напряжения |
± 50 |
|
Кратковременные отклонения постоянного электрического напряжения в диапазоне воспроизведений от 100 до 1500 В включ., % от установившегося значения постоянного электрического напряжения |
± 15 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
12,1 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
345х425х190 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, %, не более - напряжение питания переменного тока, В - частота, Гц |
от +15 до +25 80 от 198 до 242 включ. от 47 до 63 |
|
Потребляемая мощность, не более, В\А |
80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
14 600 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки тестеров приведен в таблице 5.
аблица 5 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Тестер |
CCL-5200 |
1 |
|
Сетевой кабель |
- |
1 |
|
Поисковый щуп |
- |
1 |
|
Шлейфы тип 1 |
- |
4 |
|
Шлейфы тип 2 |
- |
8 |
|
Платы |
- |
4 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общее описание изделия» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 марта 2026 г. № 530 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 декабря 2025 г. № 2854 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ».
