Резервуары стальные горизонтальные цилиндрические РГС-25
| Номер в ГРСИ РФ: | 99183-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Челябинский завод металлоконструкций им. С.Орджоникидзе, г. Челябинск |
|
99183-26: Описание типа
2026-99183-26.pdf
|
Скачать | 180.1 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99183-26 | ||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||
| Модель | РГС-25 | ||||||||||||
| Приказы |
№1647 от
17.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7a94fb1f-8d1e-8022-b68b-ae19bc3de368 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Челябинский завод металлоконструкций им. С. Орджоникидзе, СССР, г. Челябинск
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 17.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99183-26: Описание типа
2026-99183-26.pdf
|
Скачать | 180.1 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на таблички резервуаров. Таблички крепятся к днищам резервуаров.
Резервуары РГС-25 с заводскими номерами 168, 788, 806 расположены по адресу: 680014, Россия, Хабаровский край, г. Хабаровск, ул. Аэродромная, д. 1.
Общий вид резервуаров с местом нанесения заводских номеров представлен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуаров РГС-25 зав. № 168 с местом нанесения заводского номера

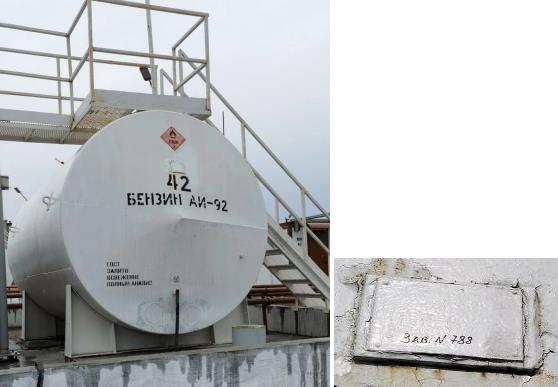

Рисунок 2 - Общий вид резервуаров РГС-25 зав. № 788 с местом нанесения заводского номера

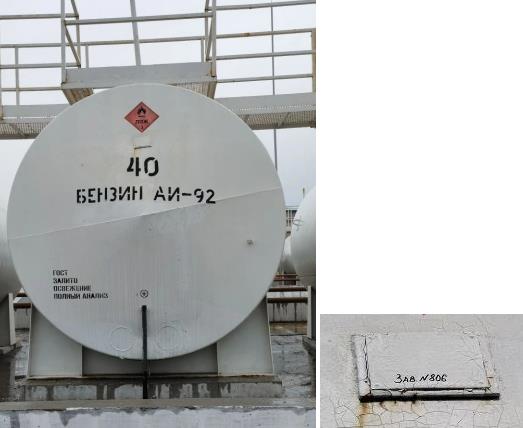

Рисунок 3 - Общий вид резервуаров РГС-25 зав. № 806 с местом нанесения заводского номера Пломбирование резервуаров РГС-25 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-25 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости»
