Датчики дифференциального давления цифровые VSM
| Номер в ГРСИ РФ: | 99221-26 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО «РМ ВЕНТ», г. Санкт-Петербург |
Датчики дифференциального давления цифровые VSM (далее по тексту - датчики) предназначены для измерения разности давлений газообразных сред и преобразования полученных значений в цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99221-26 | ||||||||||||
| Действует | по 24.08.2031 | ||||||||||||
| Наименование | Датчики дифференциального давления цифровые | ||||||||||||
| Модель | VSM | ||||||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 64107925-ae23-6abf-0c2e-00d76cad56dc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «РМ ВЕНТ», РОССИЯ, 197198, г. Санкт-Петербург, ул. Ждановская, д. 29, лит. А, помещ. 15-Н, помещ. 20
Поверка
| Методика поверки / информация о поверке |
МП-993-2025 ГСИ. Датчики дифференциального давления цифровые VSM. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99221-26: Описание типа
2026-99221-26.pdf
|
Скачать | 199.2 КБ | |
|
99221-26: Методика поверки
МП-993-2025
2026-mp99221-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики дифференциального давления цифровые VSM (далее по тексту - датчики) предназначены для измерения разности давлений газообразных сред и преобразования полученных значений в цифровой выходной сигнал.
Описание
Принцип действия датчиков основан на упругой деформации чувствительного элемента. Разница давлений камер вызывает прогиб мембраны. Деформация, вызванная воздействием давления на мембрану, передается на чувствительный элемент. Электронный модуль усиливает и преобразует это изменение в цифровой выходной сигнал по протоколу MODBUS RTU (по интерфейсу RS-485), пропорциональный измеряемой разности давления. Сигнал обрабатывается встроенным микроконтроллером. Микроконтроллер учитывает влияние температуры окружающего воздуха и осуществляет соответствующую коррекцию параметров.
Конструктивно датчик состоит из пластикового корпуса с крышкой с размещенными внутри измерительными камерами, платы управления датчика с температурной компенсацией, двух входов (штуцеров) для подачи давления на мембрану, переключателя функций, двух равнозначных модульных контактов для bus-коммуникации.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку типографским методом - в виде цифрового или буквенноцифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита. Маркировочная табличка приклеена на корпус датчика в виде наклейки. Общий вид датчика и место нанесения маркировочной таблички представлены на рисунке 1. Общий вид маркировочной таблички и место нанесения серийного номера представлены на рисунке 2.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
Пломбирование средств измерений от несанкционированного доступа не производится, защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией.
Место нанесения маркировочной таблички

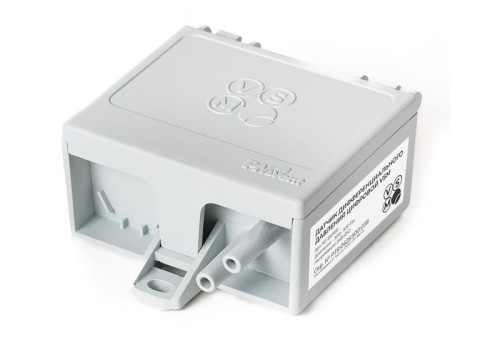

Рисунок 1 - Общий вид датчика дифференциального давления цифрового VSM и место нанесения маркировочной таблички
ДАТЧИК ДИФФЕРЕНЦИАЛЬНОГО
ДАВЛЕНИЯ ЦИФРОВОЙ VSM
Арт. №: 250125
Диапазон: - 2500... 2500 Па
Напряжение: 24В (DC)
Сер. № РТР:0625:2500:037
Произведено в России ООО «РМ Вент»
Место нанесения серийного номера
Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков состоит из автономного встроенного ПО (ПО датчиков) и пользовательского ПО (ПО пользователя), устанавливаемого на персональный компьютер (далее - ПК). Считывание результатов измерений разности давлений рекомендуется через ПО - MasterOPC или аналогичные, устанавливаемые на ПК.
Метрологически значимым является автономное встроенное ПО, предназначенное для функционирования датчика дифференциального давления в системах внутреннего климата.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VSM PRES SENS 1) |
|
Номер версии (идентификационный номер) ПО |
1.106 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
3c91c954 1) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1) - Недоступно пользователю для верификации. | |
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений давления 1) 2), Па |
от -500 до 500 от -2500 до 2500 от -10000 до 10000 |
|
Пределы допускаемой приведенной (к разности между максимальным и минимальным значениями диапазона измерений) погрешности измерений давления, % |
±2,5 |
|
1) - Фактическое значение указано в паспорте; 2) - Знак «минус» определяется тем, какая из камер отбора давления является базовой | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Цифровой выходной сигнал: протокол (интерфейс) |
Modbus RTU (RS-485) |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
90,3x75,0x35,2 |
|
Масса, кг, не более |
0,082 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды, %, не более |
от -40 до +55 от 84,0 до 106,7 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик дифференциального давления цифровой VSM |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 компл. |
|
Руководство по эксплуатации |
26.51.52-001-59488115-2025 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
представлены в разделе 3 «Использование по назначению» руководства по эксплуатации 26.51.52-001-59488115-2025 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 26.51.52-001-59488115-2025 «Датчик дифференциального давления цифровой VSM. Технические условия»
