Резервуары горизонтальные стальные РГС
| Номер в ГРСИ РФ: | 99226-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
Резервуары горизонтальные стальные РГС (далее по тексту - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99226-26 | |||||||||||||||
| Наименование | Резервуары горизонтальные стальные | |||||||||||||||
| Модель | РГС | |||||||||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a2d867d4-1e38-ec80-1c1d-86323c330b79 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «НЗРМК имени Н.Е.Крюкова», РОССИЯ, 654033, Кемеровская область-Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Поверка
| Методика поверки / информация о поверке |
18-18/052 МП ГСИ. Резервуары горизонтальные стальные РГС. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99226-26: Описание типа
2026-99226-26.pdf
|
Скачать | 119.4 КБ | |
|
99226-26: Методика поверки
18-18/052 МП
2026-mp99226-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГС (далее по тексту - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуаров.
Резервуары представляет собой горизонтальный стальной сварной сосуд с эллиптическим днищем, с горловиной и технологическим оборудованием.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Заводские номера в числовом формате, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара и в паспорт. Табличка крепится к стенке резервуара и обеспечивают идентификацию каждого экземпляра средств измерений.
Резервуары с заводскими номерами 1, 2, 3, 4 расположены в Республика Бурятия, п. Багдарин (ООО «Рудное»).
Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на резервуары не предусмотрено.
Эскиз резервуаров представлен на рисунке 1.
Общий вид резервуаров представлен на рисунке 2.

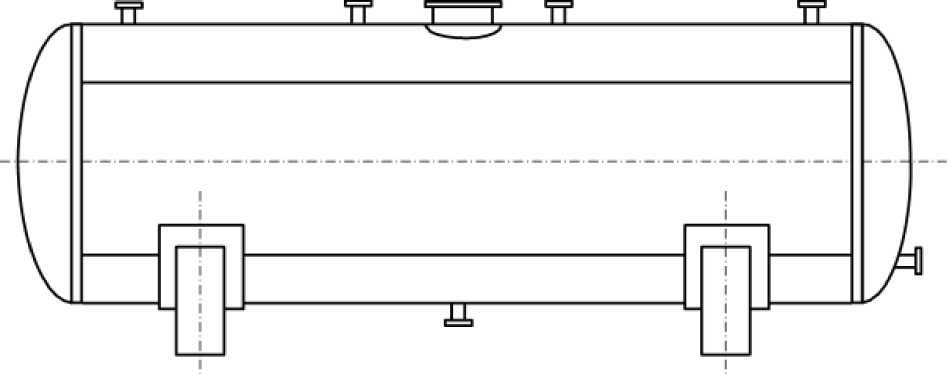

Рисунок 1 - Эскиз резервуаров с заводскими номерами 1, 2, 3, 4

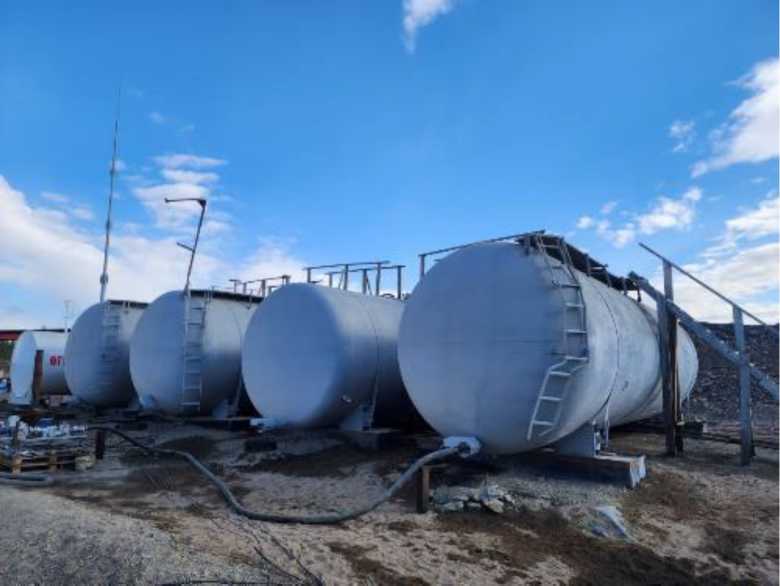

Рисунок 2 - Общий вид резервуаров с заводскими номерами 1, 2, 3, 4
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 | |
|
- заводской номер 1 |
85 |
|
- заводской номер 2 |
85 |
|
- заводской номер 3 |
85 |
|
- заводской номер 4 |
72 |
|
Пределы допускаемой относительной погрешности вместимости резервуара, % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 50 до +50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
Приведены в разделе 13 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.05.2026 № 937 «Об утверждении Государственной поверочной схемы для средств измерений объёма жидкости и вместимости»
