Генераторы сигналов RIGOL DSG8
| Номер в ГРСИ РФ: | 99228-26 |
|---|---|
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Генераторы сигналов RIGOL DSG8 (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с различными типами модуляции.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99228-26 | |||||||||
| Действует | по 24.08.2031 | |||||||||
| Наименование | Генераторы сигналов | |||||||||
| Модель | RIGOL DSG8 | |||||||||
| Модификации |
DSG815 DSG821 DSG821A DSG830 DSG836 DSG836A |
|||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 36edd592-2ded-d95a-1ca4-8efd27246f31 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DSG8/2026 ГСИ. Генераторы сигналов RIGOL DSG8. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99228-26: Описание типа
2026-99228-26.pdf
|
Скачать | 183.1 КБ | |
|
99228-26: Методика поверки
МП DSG8/2026
2026-mp99228-26.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Генераторы сигналов RIGOL DSG8 (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с различными типами модуляции.
Описание
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте генератором (ОГ). Генераторы имеют внутренний ОГ, а также вход для подключения внешней опорной частоты. Генераторы обеспечивают формирование сигнала с амплитудной, частотной и фазовой модуляцией, при установке опции DSG800-PUL - с импульсной модуляцией; при установке опции DSG800-PUG - с последовательностью импульсов.
Генераторы имеют 6 модификаций, отличающихся верхней границей частотного диапазона и наличием векторной I/Q модуляции.
|
Таблица 1 - Модификации гене |
заторов | |
|
Модификация |
Максимальная частота, ГГц |
I/Q модуляция |
|
DSG815 |
1,5 |
нет |
|
DSG821 |
2,1 |
нет |
|
DSG821A |
2,1 |
да |
|
DSG830 |
3 |
нет |
|
DSG836 |
3,6 |
нет |
|
DSG836A |
3,6 |
да |
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление генераторами осуществляется с передней панели при помощи клавиш и энкодера, а также дистанционно по интерфейсам LAN и USB при помощи команд SCPI. Сигнал с установленными характеристиками поступает на выход RF, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
В генераторах имеется дополнительный встроенный генератор низкочастотных сигналов, а также имеется возможность установки опции импульсного генератора, у которых имеются отдельные выходы. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним контроллером.
Общий вид генераторов представлен на рисунках 1 и 2. Обозначение модификации в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели генераторов (рисунок 1). Заводской номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели генераторов (рисунки 2 и 3).
Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Знак поверки наносится на верхнюю панель генераторов в виде самоклеящейся наклейки (рисунок 1).
знака поверки
Место нанесения
■110.00 40л

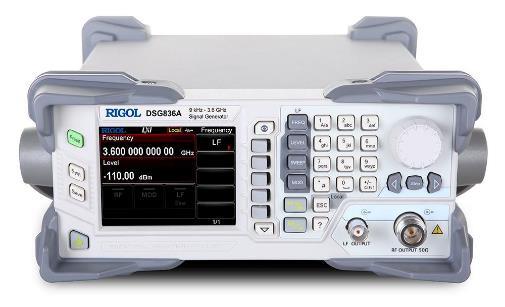

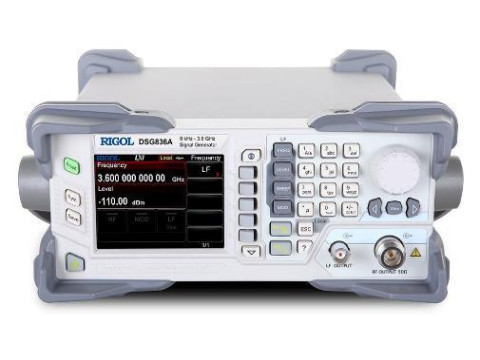

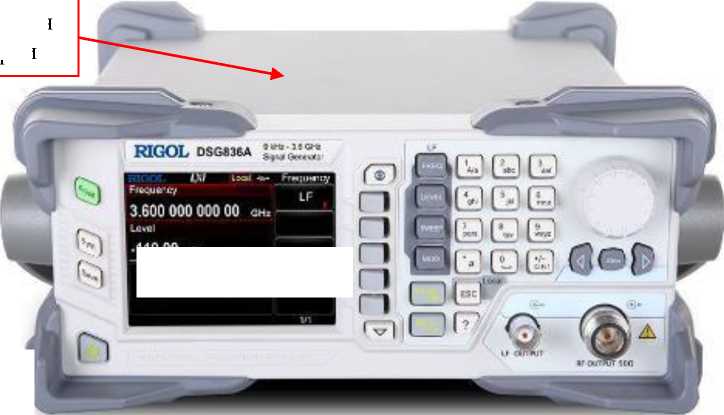

Рисунок 1 - Общий вид генераторов RIGOL DSG8, передняя панель
Место нанесения знака утверждения типа
Место нанесения заводского номера

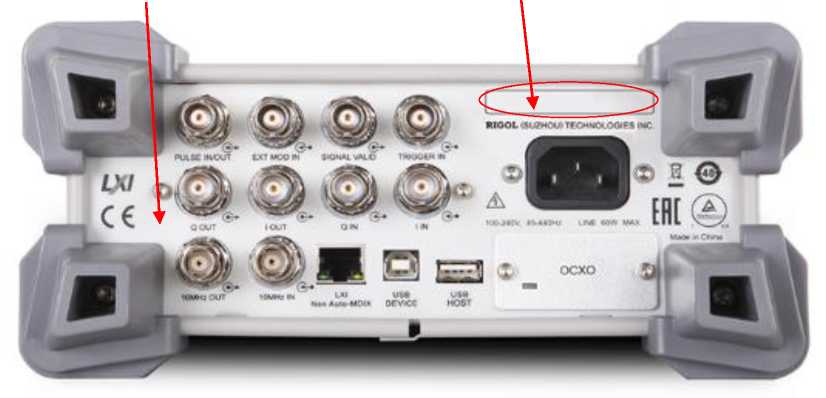

Рисунок 2 - Общий вид генераторов RIGOL DSG8, задняя панель
III'IIHIIIIIIIIIIIIIIIIIIIIIIII
SN DSG8M28110001
RIGOL TECHNOLOGIES CO., LTD
Рисунок 3 - Этикетка с задней панели генераторов RIGOL DSG8 с заводским номером
Место пломбирования

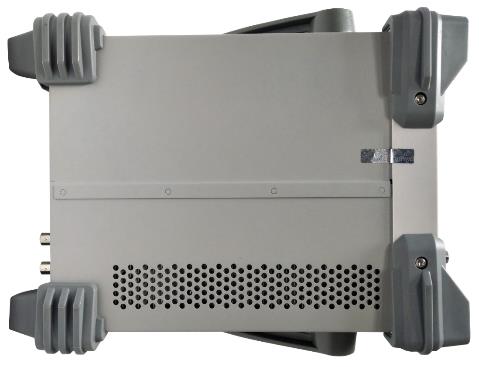

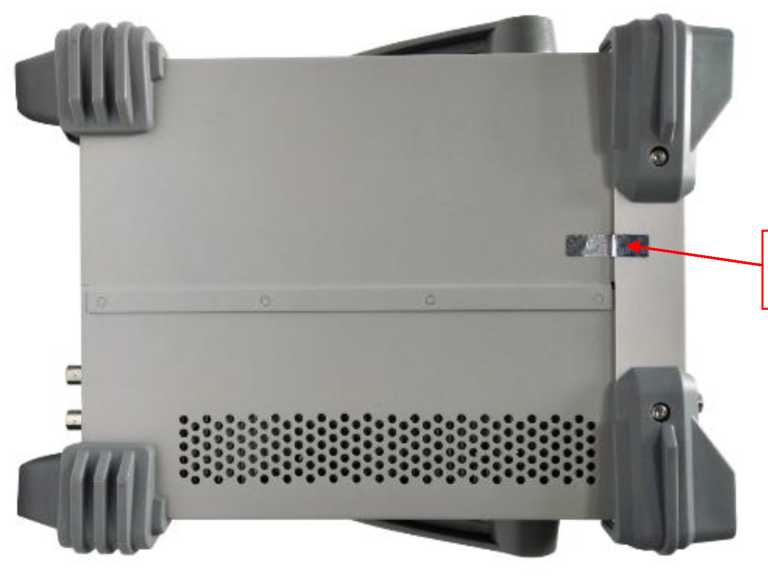

Рисунок 4 - Нижняя панель генераторов RIGOL DSG8, схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение генераторов (далее - встроенное ПО), установлено на внутренний микроконтроллер и является метрологически значимым. Встроенное ПО предназначено для управления режимами работы и выдачи необходимой информации на интерфейсы связи. Метрологически значимая часть встроенного ПО выполняет функции обработки, представления, записи и хранения измерительной информации. Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DSG800.Update |
|
Номер версии (идентификационный номер), не ниже |
00.01.08 |
Технические характеристики
Метрологические и основные технические характеристики генераторов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот выходного сигнала, Гц - DSG815 - DSG821, DSG821A - DSG830 - DSG836, DSG836A |
от 9-103 до 1,5 •Ю9 от 9-103 до 2,1-109 от 9-103 до 3,0-109 от 9-103 до 3,6-109 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала при работе от внутреннего опорного генератора1) - стандартно - с опцией OCXO-D08 |
±1-10-6-N ±3-10-8-N |
|
Дискретность установки частоты, Гц |
0,01 |
|
Диапазон установки уровня мощности выходного сигнала, дБ (1мВт) 2), в диапазонах частот 3): от 9 кГц до 100 кГц включ. св. 100 кГц до 3,6 ГГц |
от -100 до +5 от -110 до +13 |
|
Дискретность установки уровня мощности, дБ |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала в диапазоне частот от 100 кГц до 3,6 ГГц, дБ, в диапазонах уровней выходного сигнала: от -110 до -60 дБ (1мВт) включ. св. -60 до +13 дБ (1мВт) |
±1,1 ±0,9 |
|
Относительный уровень гармонических составляющих в спектре выходного сигнала относительно несущей, в диапазоне частот от 1 МГц до 3,6 ГГц, дБ, не более |
-30 |
|
Относительный уровень негармонических составляющих в спектре выходного сигнала относительно несущей, при отстройке от несущей более 10 кГц, дБ, не более, в диапазонах частот: от 100 кГц до 1,5 ГГц включ. св. 1,5 ГГц до 3,6 ГГц |
-60 -54 |
|
Относительная спектральная плотность мощности фазовых шумов при отстройке от несущей на 20 кГц, приведенная к полосе 1 Гц, дБ, в диапазонах частот несущей: от 100 кГц до 1,5 ГГц включ. св. 1,5 до 3,6 ГГц |
-105 -99 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры выходного сигнала в режиме амплитудной модуляции (АМ) | |
|
Источник модуляции |
внутренний, внешний |
|
Диапазон установки коэффициента АМ (Кам), % |
от 0 до 100 |
|
Дискретность установки коэффициента АМ, % |
0,1 |
|
Диапазон модулирующих частот, кГц |
от 0,01 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при Кам не более 30 %, при модулирующей частоте 1 кГц, % |
±(0,04-Кам+1) |
|
Параметры выходного сигнала в режиме частотной модуляции (ЧМ) | |
|
Источник модуляции |
внутренний, внешний |
|
Максимальное значение девиации частоты Af, МГц, в диапазонах частот: от 9 кГц до 227,5 МГц не включ. от 227,5 МГц до 455 МГц не включ. от 455 МГц до 910 МГц не включ. от 910 МГц до 1,82 ГГц не включ. от 1,82 ГГц до 3,6 ГГц |
0,25 0,125 0,25 0,5 1 |
|
Дискретность установки девиации частоты, Гц (большее из значений) |
0,001 •Af или 1 Гц |
|
Диапазон модулирующих частот, кГц |
от 0,01 до 100 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при модулирующей частоте 1 кГц, Гц |
±(0,02^Af+20) |
|
Параметры выходного сигнала в режиме фазовой модуляции (ФМ) | |
|
Источник модуляции |
внутренний, внешний |
|
Максимальное значение девиации фазы Аф, рад, в диапазонах частот: от 9 кГц до 227,5 МГц не включ. от 227,5 МГц до 455 МГц не включ. от 455 МГц до 910 МГц не включ. от 910 МГц до 1,82 ГГц не включ. от 1,82 ГГц до 3,6 ГГц |
1,25 0,625 1,25 2,5 5 |
|
Дискретность установки девиации фазы Аф, рад (большее из значений) |
0,001 •Аф или 0,01 |
|
Диапазон модулирующих частот, кГц |
от 0,01 до 100 |
|
Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, при модулирующей частоте 1 кГц, рад |
±(0,01-Аф+0,1) |
|
Параметры выходного сигнала в режиме импульсной модуляции (с опцией DSG800-PUL) | |
|
Длительность фронта импульса, нс, не более |
50 |
|
Диапазон частот повторения импульсов, МГц |
от 0 до 1 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, в диапазоне частот от 100 кГц до 3,6 ГГц, дБ, не менее |
70 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры выходного сигнала встроенного генератора последовательности импульсов (с опцией DSG800-PUG) | |
|
Режимы формирования импульсов |
одиночный, последовательность |
|
Диапазон установки периода повторения импульсов |
от 40 нс до 170 с |
|
Диапазон установки длительности импульсов |
от 10 нс до (170 с-10 нс) |
|
Диапазон установки времени задержки импульсов |
от 10 нс до 170 с |
|
Число импульсов в режиме формирования последовательности |
от 1 до 2047 |
|
Число повторений в последовательности |
от 1 до 256 |
|
Примечания: 1) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону; 2) дБ (1мВт) - уровень мощности в дБ относительно 1 мВт; 3) здесь и далее диапазон частот ограничен верхней границей частоты в зависимости от модификации генератора. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения напряжения питающей сети, В |
от 100 до 240 |
|
Номинальные значения частоты питающей сети, Гц |
от 45 до 440 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 86 до 106 |
|
Масса, кг, не более |
4,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
262x112x319 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на заднюю панель корпуса в виде самоклеящейся этикетки (рисунок 2) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор сигналов |
RIGOL DSG81) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации |
QGG02107-1110-RUS |
1 |
|
Опция термостатированного опорного генератора |
OCXO-D08 |
по заказу |
|
Опция импульсной модуляции |
DSG800-PUL |
по заказу |
|
Опция встроенного генератора последовательности импульсов |
DSG800-PUG |
по заказу |
|
Примечание: 1) модификация по заказу. | ||
Сведения о методах измерений
приведены в разделе 5 «Использование прибора» документа «Генераторы сигналов RIGOL DSG8. Руководство по эксплуатации», QGG02107-1110-RUS.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия «Генераторы сигналов RIGOL DSG8», DSR02100-2019-08
