Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД СТАЛКЕР-БМ
| Номер в ГРСИ РФ: | 99237-26 |
|---|---|
| Производитель / заявитель: | ООО "А-риал", г. Москва |
Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД СТАЛКЕР-БМ (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплекс в плане.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99237-26 | |||||||||
| Действует | по 24.08.2031 | |||||||||
| Наименование | Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД | |||||||||
| Модель | СТАЛКЕР-БМ | |||||||||
| Модификации |
«Р» «В» |
|||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 37f95dd3-ce9d-0975-b8cd-e17bfa720de0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «А-риал», РОССИЯ, 123007, г. Москва, вн. тер. г. муниципальный округ Хорошевский, ул. 5-ая Магистральная, д. 12
Поверка
| Методика поверки / информация о поверке |
МП-296-2024 ГСИ. Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД СТАЛКЕР-БМ. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99237-26: Описание типа
2026-99237-26.pdf
|
Скачать | 194.6 КБ | |
|
99237-26: Методика поверки
МП-296-2024
2026-mp99237-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД СТАЛКЕР-БМ (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплекс в плане.
Описание
Принцип действия комплексов при определении текущих значений времени и координат, основан на получении значений времени национальной шкалы координированного времени UTC(SU), текущих навигационных параметров и определения на их основе координат комплексов в плане в движении от приемника глобальной спутниковой системы (далее - ГНСС) ГЛОНАСС/GPS в частотном диапазоне L1 (СТ-код) ГНСС ГЛОНАСС и на частоте L1 (C/A код) ГНСС GPS.
Конструктивно комплексы состоят из следующих элементов: управляющий контроллер, обзорный видео модуль.
Управляющий контроллер представляет из себя моноблок и содержит в своем составе вычислительный блок, модуль преобразования и управления, коммутатор связи, блок навигации и определения времени, датчик вскрытия корпуса, средства терморегуляции, GPS/GSM/WiFi/LTE-антенны, порты RS232, USB, HDMI, Ethernet.
Комплексы изготавливаются в двух модификациях «Р» и «В», отличающиеся внешним видом и габаритными размерами обзорного видео модуля.
Комплексы в автоматическом режиме обеспечивают привязку времени и местоположения к материалам фото- видеофиксации.
Комплексы предназначены для установки внутри транспортного средства.
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на самоклеящуюся этикетку методом печати, которая размещается на левой части корпуса обзорного видео модуля.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование предусмотрено при помощи саморазрушающейся наклейки.
Общий вид комплексов представлен на рисунке 1. Вид обзорного видео модуля комплексов с указанием мест нанесения заводского номера, знака утверждения типа и пломбирования приведен на рисунке 2.

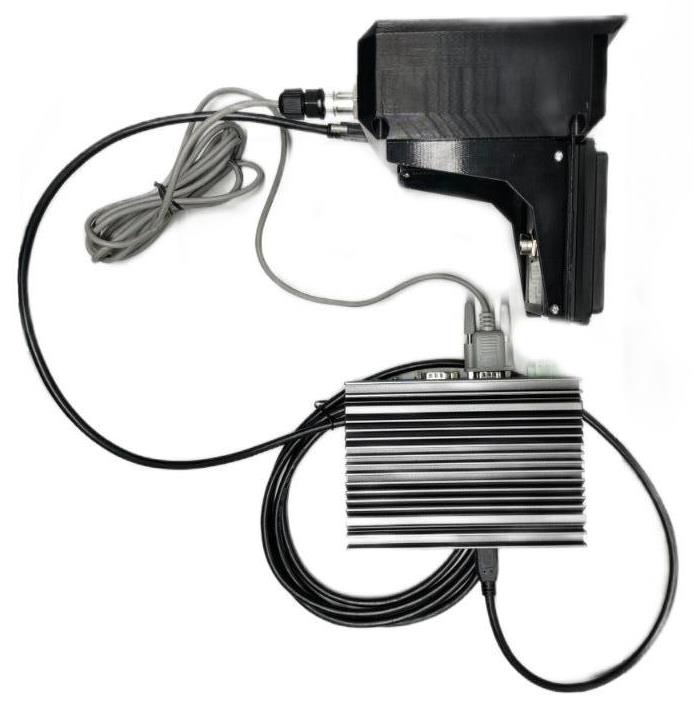

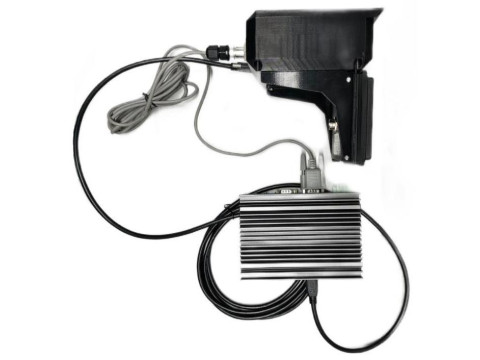

а) Комплекс в сборе

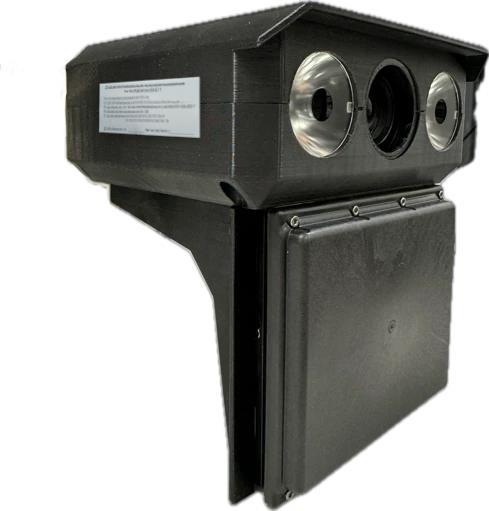

б) Обзорный видео модуль модификации «Р»
в) Управляющий контроллер

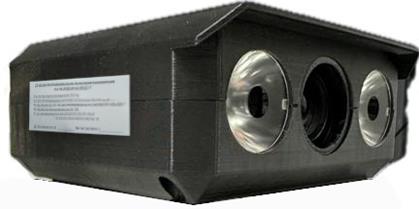

г) Обзорный видео модуль модификации «В»
Рисунок 1 - Общий вид комплексов

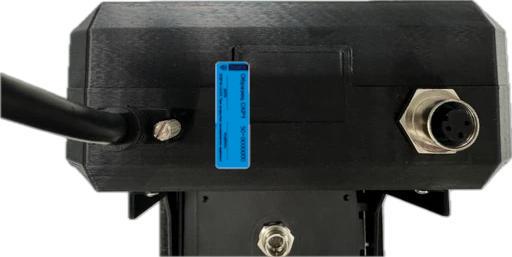

Место нанесения пломбы
Место нанесения маркировки с заводским номером и знаком утверждения типа
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и пломбирования
Программное обеспечение
Программным обеспечением (ПО) комплексов является программное обеспечение «Stalker», которое содержит метрологически значимую часть «Stalker».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Stalker» |
|
Номер версии (идентификационный номер ПО) |
1.2 beta |
|
Цифровой идентификатор ПО |
6eb285118616fb9c4b932dba0540f46a60882f17 |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA-1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов относительно национальной шкалы времени UTC(SU), с |
±1 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в статическом режиме в плане при геометрическом факторе PDOP не более 2, м |
±9 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при температуре +25 C, %, не более |
от -60 до +65 98 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - модификации «В» - модификации «Р» |
220x210x110 220x210x180 |
|
Масса, кг, не более: - модификации «В» - модификации «Р» |
4,5 4,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60000 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится типографским методом наклейки на маркировочную этикетку, наклеиваемую на обзорный видео модуль из состава комплексов и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы аппаратно-программные бортовые мобильные с автоматической регистрацией нарушений ПДД СТАЛКЕР-БМ |
В соответствии с модификацией |
1 шт. |
|
Паспорт |
НРЦЕ-402139.003 ПС |
1 шт. |
|
Руководство по эксплуатации |
НРЦЕ-402139.003 РЭ |
1 шт. |
Сведения о методах измерений
приведены в разделах 1 «Описание и работа», 2.4 «Определение времени и координат АПК» руководства по эксплуатации НРЦЕ-402139.003 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.42.1, 12.42.2)
НРЦЕ-402139.003 ТУ-О1 «Комплексы аппаратно-программные бортовые мобильные с автоматической фиксацией нарушений ПДД СТАЛКЕР-БМ. Технические условия»
