Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ
| Номер в ГРСИ РФ: | 99240-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99240-26 | ||||||
| Действует | по 24.08.2031 | ||||||
| Наименование | Твердомеры стационарные Роквелла | ||||||
| Модель | ПРОМТ СТ-РЦ | ||||||
| Модификации |
СТ-РЦ СТ-РЦ2 |
||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f4f3aec9-240d-2512-bb0c-26e008397cb9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, Литер А, Ч. Пом. 33Н, оф. 616.1
Поверка
| Методика поверки / информация о поверке |
МП 52-261-2026 ГСИ. Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99240-26: Описание типа
2026-99240-26.pdf
|
Скачать | 161 КБ | |
|
99240-26: Методика поверки
МП 52-261-2026
2026-mp99240-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников (инденторов) с последующим измерением глубины внедрения наконечника.
Твердомеры состоят из корпуса (зеленого, синего или белого цвета), механизма нагрузки и разгрузки, механизма выбора нагрузки, механизма подъема рабочего стола и дисплея с панелью управления.
Внутри корпуса находятся все механизмы, кроме стола, винтового стержня и части основного штока. Механизм нагрузки и разгрузки состоит из основного штока рычажной системы, грузов и ручки. Предварительная испытательная нагрузка достигается весом подвесного стержня. Основные нагрузки испытаний достигаются силой тяжести грузов, навешенных на подвесной стержень.
Приложение основной испытательной нагрузки осуществляется с помощью электродвигателя.
Измерение твердости по шкале Роквелла выполняется в автоматическом режиме и отображается на дисплее.
Твердомеры выпускаются в двух модификациях СТ-РЦ и СТ-РЦ2, которые отличаются конструктивным исполнением:
- модификация СТ-РЦ оснащена сенсорной панелью управления;
- модификация СТ-РЦ2 оснащена дисплеем с панелью управления.
Заводской номер в цифровом виде, обеспечивающий идентификацию экземпляра твердомера, наносится типографским методом на табличку (шильд), установленную на заднюю поверхность корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
О бщий вид твердомеров представлен на рисунке 1. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование твердомеров не предусмотрено.

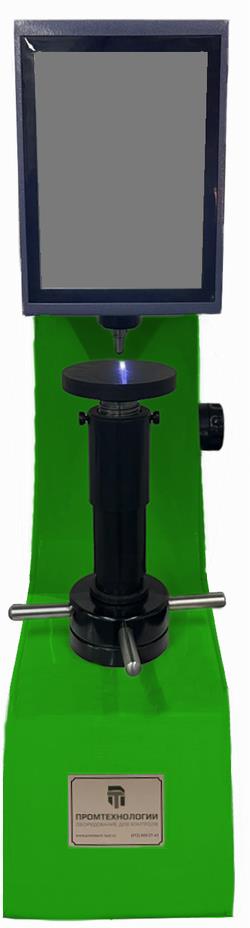

а)

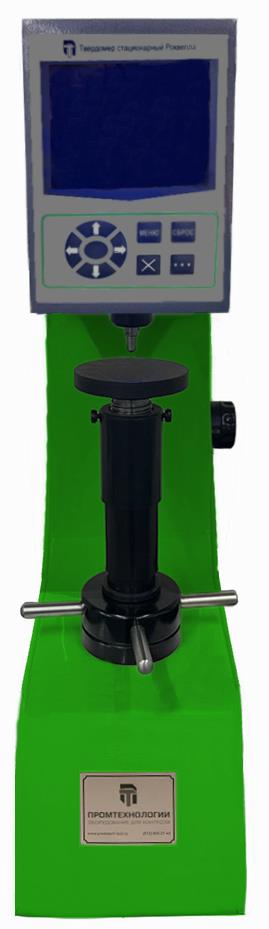

б)
Рисунок 1 - Общий вид твердомеров
а) Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ б) Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ2

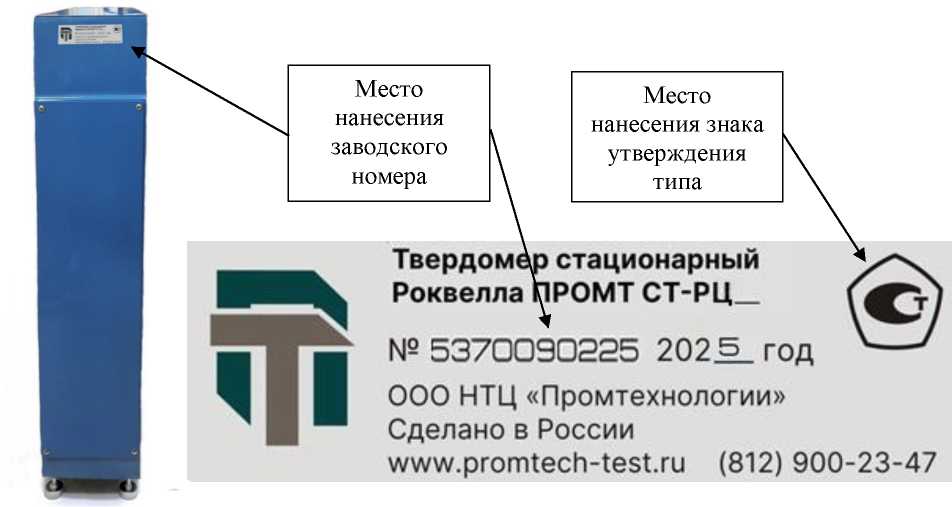

стационарный
Твердом
Роквелла ПРОМТ СТ-РЦ_
№ 5370090225 202 5_ год v--7
ООО НТЦ «Промтехнологии»
Сделано в России www.promtech-test.ru (812) 900-23-47
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров предназначено для настройки режимов работы и отображения результатов измерений на дисплее.
Идентификация ПО не предусмотрена.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла
|
Шкала Роквелла |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
HRA |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности измерений твердости |
Размах чисел твердости, не более |
|
HRA |
от 75 до 93 HRA |
±1,2 HRA |
0,8 |
|
HRB |
от 80 до 100 HEE |
±2,0 HRB |
1,2 |
|
HRC |
от 20 до 35 HRC включ. св. 35 до 55 HRC включ. св. 55 до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
Примечание - Метрологические характеристики действительны для 5 измерений. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
220 ± 22 |
|
- частота, Гц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры твердомера, мм, не более: - высота |
750 |
|
- ширина |
300 |
|
- глубина |
550 |
|
Масса, кг, не более |
82 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
65 |
Знак утверждения типа
наносится на шильд, установленный на станине твердомера, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Твердомер стационарный Роквелла ПРОМТ СТ-РЦ |
1 шт. | |
|
Индентор диаметром 1,588 мм |
1 шт. | |
|
Алмазный наконечник НК |
1 шт. | |
|
Большой плоский стол |
1 шт. | |
|
Малый плоский стол |
1 шт. | |
|
V-образный стол |
1 шт. | |
|
Меры твердости |
Согласно заказу | |
|
Набор грузов |
1 шт. | |
|
Кабель питания* |
1 шт. | |
|
Упаковочная тара |
1 шт. | |
|
Руководство по эксплуатации: - для модификации СТ-РЦ - для модификации СТ-РЦ2 |
ПРВМ.537.02.001РЭ ПРВМ.537.03.001РЭ |
1 экз. |
|
Паспорт: - для модификации СТ-РЦ - для модификацииСТ-РЦ2 |
ПРВМ.537.02.001ПС ПРВМ.537.03.001ПС |
1 экз. |
|
Методика поверки |
1 экз. | |
|
* В зависимости от модификации. | ||
Сведения о методах измерений
приведены в разделе 2.4 «Проведение измерений» документов «ПРВМ.537.02.001РЭ Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ. Руководство по эксплуатации», «ПРВМ.537.03.001РЭ Твердомеры стационарные Роквелла ПРОМТ СТ-РЦ2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3462 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»
ПРВМ.441118.008 ТУ:2024 «Твердомеры стационарные Роквелла ПРОМТСТ-РЦ.
Технические условия»
