Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ
| Номер в ГРСИ РФ: | 99241-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99241-26 | ||||||
| Действует | по 24.08.2031 | ||||||
| Наименование | Твердомеры стационарные Бринелля | ||||||
| Модель | ПРОМТ СТ-БЦ | ||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3c1539fb-3461-f4f5-645c-411da2c58a0e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, Литер А, Ч. Пом. 33Н, оф. 616.1
Поверка
| Методика поверки / информация о поверке |
МП 28-261-2026 ГСИ. Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99241-26: Описание типа
2026-99241-26.pdf
|
Скачать | 135 КБ | |
|
99241-26: Методика поверки
МП 28-261-2026
2026-mp99241-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника (индентора) с последующим измерением диаметра окружности отпечатка.
Твердомеры состоят из корпуса (зеленого, синего или белого цвета), панели управления и механизма подъема рабочего стола и встроенного микроскопа.
Внутри корпуса находятся рычажная система, двигатель и блок управления. Твердомер оснащен автоматизированной системой управления: встроенный в блок управления процессор контролирует процесс измерения, а нагрузка на образец создается посредством рычажного механизма.
Измерение размера отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью встроенного микроскопа, который закреплен под сенсорным экраном панели управления твердомера, где с помощью программного обеспечения виден результат измерений твердости.
Заводской номер в цифровом виде, обеспечивающий идентификацию экземпляра твердомера, наносится типографским методом на табличку (шильд), установленную на заднюю поверхность корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид твердомеров представлен на рисунке 1. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбирование твердомеров не предусмотрено.
Место нанесения заводского номера

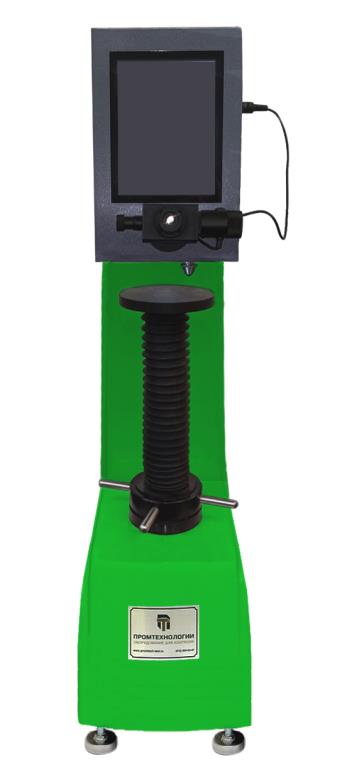

Рисунок 1 - Общий вид твердомеров
Место нанесения знака утверждения типа
Твердомер стационарный БриннелКПРОМТ СТ-БЦ
№ 5390070325 202 5 год '--'
ООО НТЦ «Промтехнологии»
Сделано в России
www.promtech-test.ru (812) 900-23-47

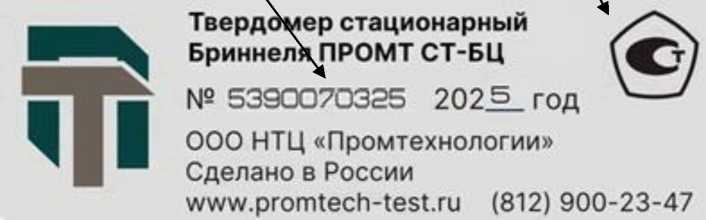

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для настройки режимов работы и отображения результатов измерений на дисплее.
Идентификация ПО не предусмотрена.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
аблица 1 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости |
|
HBW 2,5/62,5 |
612,9 |
±1,0 |
от 95 до 216 HBW |
|
HBW 5/125 |
1226 |
от 95 до 108 HBW | |
|
HB 2,5/187,5 |
1839 |
от 95 до 450 HB | |
|
HBW 2,5/187,5 |
от 95 до 450 HBW включ. св. 450 до 650 HBW | ||
|
HB 5/250 |
2452 |
от 95 до 216 HB | |
|
HBW 10/500 |
4903 |
от 95 до 108 HBW | |
|
HB 5/750 |
7355 |
от 95 до 450 HB | |
|
HBW 5/750 |
от 95 до 450 HBW включ. св. 450 до 650 HBW | ||
|
HB 10/1000 |
9807 |
от 95 до 216 HB | |
|
HBW 10/1500 |
14710 |
от 95 до 326 HBW | |
|
HB 10/3000 |
29420 |
от 95 до 450 HB | |
|
HBW 10/3000 |
от 95 до 450 HBW включ. св. 450 до 650 HBW |
Таблица 2 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Шкала Бринелля |
Диапазон измерений твердости | ||||
|
от 95 до 108 HB (HBW) включ. |
св. 108 до 216 HB (HBW) включ. |
св. 216 до 326 HB (HBW) включ. |
св. 326 до 450 HB (HBW) включ. |
св. 450 до 650 HBW включ. | |
|
Пределы допускаемой абсолютной погрешности измерений твердости HB(HBW), (±) | |||||
|
Размах чисел твердости HB(HBW), не более | |||||
|
HBW 5/125 HBW 10/500 |
3,3 |
- |
- |
- |
- |
|
5,0 |
- |
- |
- |
- | |
|
HBW 2,5/62,5 HB 5/250 HB 10/1000 |
3,3 |
6,5 |
- |
- |
- |
|
5,0 |
7,5 |
- |
- |
- | |
|
HBW 10/1500 |
3,3 |
6,5 |
9,8 |
- |
- |
|
5,0 |
7,5 |
10,5 |
- |
- | |
|
HB 2,5/187,5 HB 5/750 HB 10/3000 |
3,3 |
6,5 |
9,8 |
13,5 |
- |
|
5,0 |
7,5 |
10,5 |
13,5 |
- | |
|
HBW 2,5/187,5 HBW 5/750 HBW 10/3000 |
3,3 |
6,5 |
9,8 |
13,5 |
19,5 |
|
5,0 |
7,5 |
10,5 |
13,5 |
19,5 | |
Примечание
- Метрологические характеристики действительны для 5 измерений.
Таблица 3 - Метрологические характеристики микроскопа
|
Наименование характеристики |
Значение |
|
Характеристики микроскопа: - общее увеличение - диапазон измерений, мм - пределы допускаемой абсолютной погрешности на одно миллиметровое деление, мм - пределы допускаемой абсолютной погрешности на всю длину шкалы, мм |
20х от 0 до 10 ±0,01 ±0,02 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
220 ± 22 |
|
- частота, Гц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Диаметры шариков для шкал Бринелля, мм |
2,5; 5; 10 |
|
Габаритные размеры твердомера, мм, не более - высота |
1000 |
|
- ширина |
250 |
|
- глубина |
590 |
|
Масса, кг, не более |
170 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
65 |
Знак утверждения типа
наносится на шильд, установленный на станине твердомера, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Твердомер стационарный Бринелля ПРОМТ СТ-БЦ |
1 шт. | |
|
Индентор диаметром 2,5 мм |
Согласно заказу | |
|
Индентор диаметром 5 мм |
Согласно заказу | |
|
Индентор диаметром 10 мм |
Согласно заказу | |
|
Большой плоский стол |
1 шт. | |
|
Малый плоский стол |
1 шт. | |
|
V-образный стол |
1 шт. | |
|
Меры твердости |
Согласно заказу | |
|
Микроскоп |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Упаковочная тара |
1 шт. | |
|
Руководство по эксплуатации |
ПРВМ.540.00.001РЭ |
1 экз. |
|
Паспорт |
ПРВМ.540.00.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ПРВМ.540.00.001РЭ «Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»
Приказ Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»
ПРВМ.441118.007 ТУ:2024 «Твердомеры стационарные Бринелля ПРОМТ СТ-БЦ. Технические условия»
