Сканеры лазерные UNRE
| Номер в ГРСИ РФ: | 99243-26 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | UNRE (HangZhou) INFORMATION TECHNOLOGY, LTD, КИТАЙ |
Сканеры лазерные UNRE (далее - сканеры) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трехмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99243-26 | |||||||||
| Действует | по 24.08.2031 | |||||||||
| Наименование | Сканеры лазерные | |||||||||
| Модель | UNRE | |||||||||
| Модификации |
UCL360 Pro-100 UCL360 Pro-200 |
|||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2aeeaf69-4b49-6196-35d5-c4c100a0741b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
UNRE (HangZhou) INFORMATION TECHNOLOGY, LTD, КИТАЙ, Floors 2-3, Building 1, East District, No. 18 Yuanshu Road, Chunjiang Street, Fuyang District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП-27/046-2026 ГСИ. Сканеры лазерные UNRE. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99243-26: Описание типа
2026-99243-26.pdf
|
Скачать | 119.5 КБ | |
|
99243-26: Методика поверки
МП-27/046-2026
2026-mp99243-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Сканеры лазерные UNRE (далее - сканеры) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трехмерного сканирования.
Описание
Принцип действия сканеров заключается в определении пространственного положения точек окружающих объектов и сооружений по данным лазерного сканирования и дальнейшем построении трехмерной модели в виде массива точек. Лазерный луч направляется в центр вращающегося оптического зеркала, которое, в свою очередь, смещает его в направлении сканируемого объекта. Рассеянный от сканируемого объекта свет отражается обратно на сканер где регистрируется при помощи панорамных линз.
Конструктивно сканеры представляет собой моноблочный корпус, вмещающий в себя оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Нижняя часть корпуса сканеров приспособлена для установки на штатив. Управление сканерами осуществляется с помощью сенсорного экрана или внешнего ПЭВМ (смартфона). Электропитание сканеров осуществляется от сменного аккумулятора.
Сканеры выпускаются в двух модификациях UCL360 Pro-100 и UCL360 Pro-200, отличающихся диапазоном сканирования.
Общий вид и место нанесения заводского номера сканеров представлены на рисунке 1. Заводской номер сканеров в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на самоклеящуюся наклейку типографским способом, расположенную на нижней поверхности сканеров. Нанесение знака поверки на сканеры не предусмотрено. Пломбирование сканеров от несанкционированного доступа не предусмотрено, в процессе эксплуатации сканеры не предусматривают внешних механических регулировок.
Место нанесения заводского номера

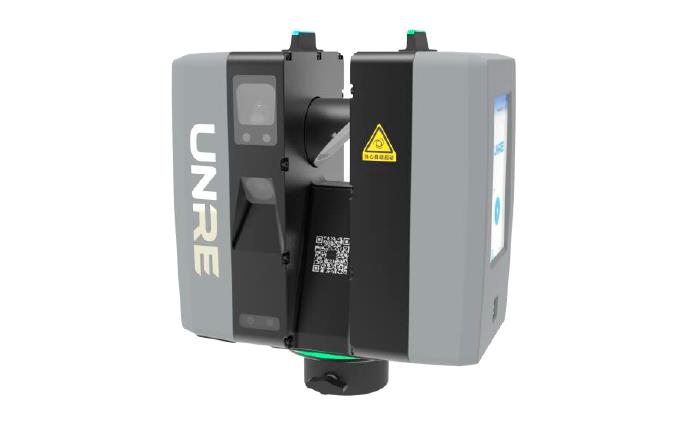

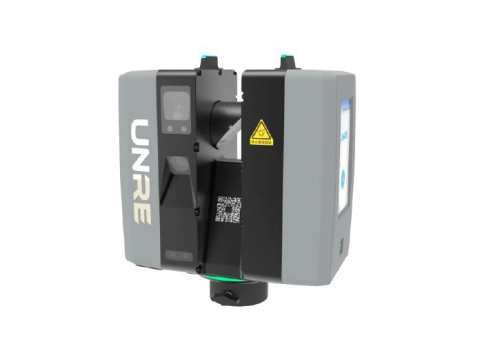

Рисунок 1 - Общий вид сканеров и место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) сканеров состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканеров функционально невозможно.
В комплектность сканеров включено внешнее ПО Vortex APP устанавливаемое на смартфон под управлением операционной системы Android (версия не ниже 10) и предназначенное для управления процессом сбора измерительной информации и ПО VortexClient, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 10) и предназначенное для обработки и хранения результатов измерений. ПО Vortex APP и ПО VortexClient не содержит метрологически значимой части.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений. Конструкция сканеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
VortexClient |
Vortex APP |
|
Номер версии (идентификационный номер) ПО |
не ниже AV1.0.5 |
не ниже 2.0.0.7 |
не ниже 2.30.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
UCL360 Pro-100 |
UCL360 Pro-200 |
|
Диапазон сканирования1), м |
от 0,6 до 100,0 |
от 0,6 до 200,0 |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат, мм |
±2 | |
|
1) Измерения на поверхность с отражательной способностью не менее 20 %. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
UCL360 Pro-100 |
UCL360 Pro-200 |
|
Параметры лазерного излучения: - мощность, мВт, не менее; - длина волны,нм; - класс по ГОСТ 31581-2012 |
410 1550 1 |
450 1550 1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
228x120x253 | |
|
Масса без аккумуляторных батарей, кг, не более |
4,5 | |
|
Угол сканирования: - горизонтальный; - вертикальный |
от 0° до 360° ±150° | |
|
Параметры электрического питания, В: - напряжение постоянного тока при питании от встроенного аккумулятора, В, не менее |
24 | |
|
Условия эксплуатации: - температура воздуха окружающей среды, °С |
от -20 до +60 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность сканеров
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный |
UNRE |
1 |
|
Антистатическая салфетка |
- |
1 |
|
Зарядное устройство |
- |
1 |
|
Адаптер питания для зарядного устройства |
- |
1 |
|
USB-накопитель |
- |
1 |
|
Аккумулятор |
- |
2 |
|
Кисточка-груша |
- |
1 |
|
Отвертка |
- |
1 |
|
Руководство по эксплуатации 1) |
- |
1 |
|
1) Записывается на USB носитель. | ||
Сведения о методах измерений
приведены в разделе 7 «Краткое руководство по началу работы» документа «Сканеры лазерные UNRE. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
Стандарт предприятия. Сканеры лазерные UNRE
