Измерители потери достоверности ИПД
| Номер в ГРСИ РФ: | 99244-26 |
|---|---|
| Производитель / заявитель: | ФГАУ НИЦ Телеком, г. Санкт-Петербург |
Измерители потери достоверности ИПД (далее - измерители) предназначены для измерений и тестирования синхронных и асинхронных каналов передачи данных путем формирования на передающей стороне специальных тестовых сигналов и их анализа на приемной стороне после прохождения через контролируемый канал.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99244-26 | ||||||
| Действует | по 24.08.2031 | ||||||
| Наименование | Измерители потери достоверности | ||||||
| Модель | ИПД | ||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 65e8e73d-9bca-1c96-b36a-c2ff18a4f88e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГАУ НИЦ Телеком, РОССИЯ, 192029, г. Санкт-Петербург, вн. тер. г. муниципаль- ный округ Невская Застава, пр-кт Большой Смоленский, д. 4, лит. А.
Поверка
| Методика поверки / информация о поверке |
ИУПЯ.466964.007-01 МП ГСИ. Измерители потери достоверности ИПД. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99244-26: Описание типа
2026-99244-26.pdf
|
Скачать | 206.7 КБ | |
|
99244-26: Методика поверки
ИУПЯ.466964.007-01 МП
2026-mp99244-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Измерители потери достоверности ИПД (далее - измерители) предназначены для измерений и тестирования синхронных и асинхронных каналов передачи данных путем формирования на передающей стороне специальных тестовых сигналов и их анализа на приемной стороне после прохождения через контролируемый канал.
Описание
К настоящему типу средств измерений относятся Измерители потери достоверности ИПД, которые позволяют формировать измерительный цифровой сигнал на скоростях передачи от 1 кбит/с до 50 Мбит/с (в зависимости от типа интерфейса), регистрировать и анализировать ошибки в измерительном цифровом сигнале, возникшие в канале передачи данных.
Принцип действия измерителей основан на логическом сравнении принимаемого испытательного цифрового сигнала с передаваемым испытательным цифровым сигналом.
Конструктивно измерители выполнены в виде моноблочного прибора, объединяющего в своем составе одноплатный компьютер, интерфейс контроля и управления, модуль интерфейсов, пульт управления, источник питания. На передней панели измерителя расположены матричный жидко-кристаллический индикатор, шестикнопочная клавиатура, светодиодный индикатор, образованный из шести единичных светодиодов, выключатель сетевого питания. На заднюю сторону измерителя выведены интерфейсные разъемные соединители. Слева расположен сетевой разъем. В левом нижнем углу расположена клемма защитного заземления.
Доступ к устройству хранения, процессору или плате можно получить только открыв крышку прибора. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальный винт с пластилиновый пломбой, размещающейся на задней панели, допускается использовать специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб-наклеек: крепежные винты оборудования в стативе, места соединения панелей корпуса. Места установки пломб определяются исходя из условий и места эксплуатации. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на лицевую или боковую панель корпуса измерителя в форме шильда, содержащего серийный номер в цифровом формате и год производства.
Внешний вид оборудования, возможные места блокировки и пломбировки, внешний вид шильда с серийным номером представлены на рисунках 1, 2.

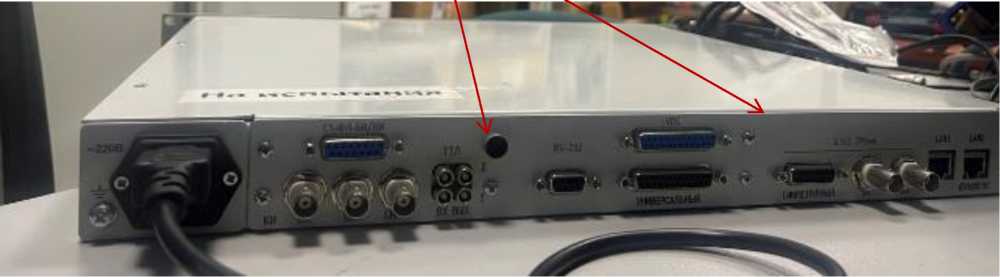

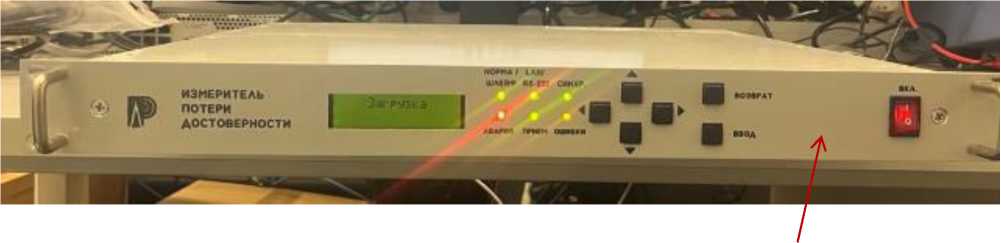

Место установки пломб для блокировки от несанк- Место нанесения
ционированного доступа
знака утверждения типа

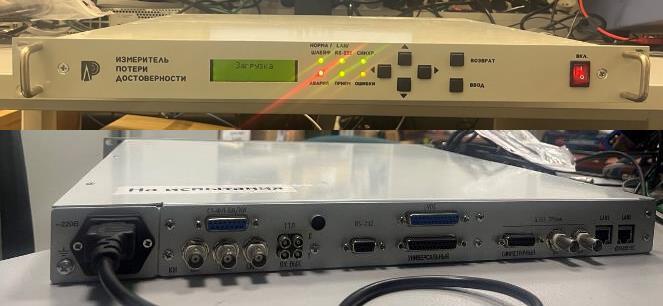

Рисунок 1 - Внешний вид
Рисунок 2 - Внешний вид шильда с серийным номером
Программное обеспечение
Программное обеспечение встроенное, версии 08.15, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные П |
[О |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИПД |
|
Номер версии ПО |
08.15 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности установки тактовой частоты сигналов |
±2П0-5 |
Таблица 3 - Длительность импульсов, длительность фронта и длительность спада
|
Тип интерфейса |
Скорость передачи данных (бит/с) |
Временные интервалы, нс | ||||
|
ta |
tb |
tc |
td |
te | ||
|
G703 2M S |
2048000 |
195 |
220 |
244 |
269 |
488 |
|
G703 2M N |
2048000 |
195 |
220 |
244 |
269 |
488 |
|
ЕЦП-Н, ЕЦП-C |
256000 |
3125 |
3516 |
3906 |
4297 |
7813 |
|
ОЦК-Н, ОЦК-С |
64000 |
3125 |
3516 |
3906 |
4297 |
7813 |
|
С1-ФЛ КИ-Н, С1-ФЛ КИ-С |
1024000 |
780 |
880 |
976 |
1074 |
1954 |
|
С1-ФЛ БИ |
64000 |
12500 |
14062 |
15625 |
17187 |
18750 |
|
RS449/V.36, RS530, RS-530a, X.21, V.35, Контакты 2, 14 (D) |
30000000 |
54 |
60 |
66 |
74 |
134 |
|
RS-232/V.28 Контакты 2, 7 |
150000 |
5342 |
6010 |
6666 |
7346 |
13356 |
|
LVDS Контакты 2, 14 (D) |
50000000 |
32 |
36 |
40 |
44 |
48 |
|
RS-232 Контакты 5, 3 |
57600 |
13889 |
15623 |
17361 |
19097 |
20833 |
|
TTL BbixD |
50000000 |
32 |
36 |
40 |
44 |
48 |
|
TTL ВыхТ |
50000000 |
16 |
18 |
20 |
22 |
24 |
Примечание:
Маска импульсов с обозначениями приведена на рисунке 3.
Таблица 4 - Амплитудные параметры импульсов
|
Тип интерфейса |
Значения напряжений, В |
Прим. | ||||||||
|
Ua |
Ub |
Uc |
Ud |
Ue |
Uf |
Ug |
Uh |
Ui | ||
|
G703 2M-S |
3,6 |
3,3 |
3,0 |
2,7 |
2,4 |
1,5 |
0,3 |
-0,3 |
-0,6 |
± |
|
G703 2M-N |
2,84 |
2,61 |
2,37 |
2,13 |
1,9 |
1,19 |
0,24 |
-0,24 |
-0,47 |
± |
|
ЕЦП-Н, ЕЦП-С, ОЦК-Н, ОЦК-С, С1-ФЛ-КИ-Н, С1-ФЛ-КИ-С |
При установленном значении амплитуды сигнала ±1 |
B | ||||||||
|
1,2 |
1,1 |
1,0 |
0,9 |
0,8 |
0,5 |
0,1 |
0,1 |
-0,2 |
± | |
|
При установленном значении амплитуды сигнала ±0,4 B | ||||||||||
|
0,48 |
0,44 |
0,4 |
0,36 |
0,32 |
0,2 |
0,025 |
0,025 |
-0,05 |
± | |
|
С1-ФЛ БИ-С |
При установленном значении амплитуды сигнала ±1 |
B | ||||||||
|
2,4 |
2,2 |
2,0 |
1,8 |
1,6 |
1,0 |
0,2 |
-0,2 |
-0,4 | ||
|
При установленном значении амплитуды сигнала ±0,4 B | ||||||||||
|
0,96 |
0,88 |
0,8 |
0,72 |
0,62 |
0,4 |
0,05 |
-0,05 |
-0,01 | ||
|
RS449/V.36, RS-530, RS-530a, X.21 |
6,6 |
6 |
4 |
2,0 |
1,8 |
1,0 |
0,2 |
-0,6 |
-1,2 | |
|
V.35 |
1,45 |
1,32 |
1,1 |
0,88 |
0,88 |
0,44 |
0,08 |
-0,14 |
-0,26 | |
|
RS-232/V.28 |
15 |
13 |
6 |
5,5 |
5 |
3,0 |
0,6 |
-0,6 |
-1,2 |
± |
|
LVDS |
0,45 |
0,34 |
0,31 |
0,28 |
0,25 |
0,15 |
0,03 |
-0,03 |
-0,06 | |
|
RS-232 |
33 |
30 |
18 |
6 |
5,4 |
3 |
0,6 |
-0,6 |
-1,2 |
± |
|
TTL Вых!) TTL ВыхТ |
3,36 |
3,08 |
2,8 |
2,52 |
2,2 |
1,5 |
0,2 |
-0,5 |
-0,8 | |
Примечание:
1. В столбце «Прим.» знаком «±» обозначены интерфейсы с биимпульсным сигналом (положительная и отрицательная амплитуда);
2. Маска импульсов с обозначениями приведена на рисунке 3.

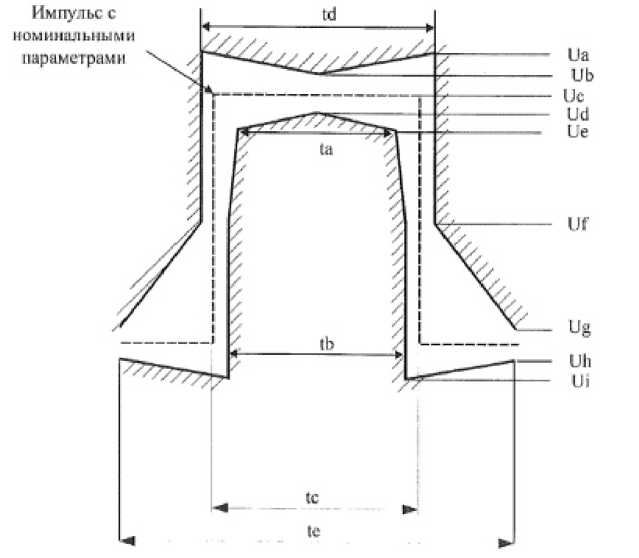

Рисунок 3 - Маска импульсов с обозначениями временных и амплитудных параметров
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Типы интерфейсов |
- синхронные: V.35, RS-449/V.36, X.21, RS-530, RS-530A, RS-232 (V.28), LVDS; - асинхронные: RS-232, E1; С1-ФЛ; ОЦК (Е0), ЕЦП; - LAN Ethernet 10/100 BaseT; - TTL |
|
Напряжение питания от сети переменного тока |
от 187 до 242 В от 49 до 51 Гц |
|
Габаритные размеры (длинахширинахвы-сота), мм, не более |
483х460х44 |
|
Масса, кг, не более |
4,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, мм рт. ст. |
от +5 до +40 до 98 от 650 до 795 |
Знак утверждения типа
наносится на лицевую панель измерителя в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель потери достоверности |
ИУПЯ466964.007 |
1 шт. |
|
Кабель сетевой |
САВ 504-2 |
1 шт. |
|
Комплект ЗИП в упаковке |
ИУПЯ466964.007 ЗИ |
1 шт. |
|
Руководство по эксплуатации |
ИУПЯ.466964.007РЭ |
1 экз. |
|
Формуляр |
ИУПЯ.466964.007 ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документа «Измеритель потери достоверности ИПД. Руководство по эксплуатации ИУПЯ.466964.007РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Измеритель потери достоверности ИПД. Технические условия ИУПЯ.466964.007 ТУ
