Контроллеры многофункциональные ИскраТехно МФК
| Номер в ГРСИ РФ: | 99247-26 |
|---|---|
| Производитель / заявитель: | АО «Искра Технологии», г. Москва |
Контроллеры многофункциональные ИскраТехно МФК (далее по тексту - контроллеры) предназначены для измерений силы постоянного электрического тока; сбора данных с внешних цифровых устройств, сохранения полученных результатов в энергонезависимой памяти и передачи данных на сервер диспетчеризации, синхронизации времени в них.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99247-26 | |||||||||
| Действует | по 26.08.2031 | |||||||||
| Наименование | Контроллеры многофункциональные | |||||||||
| Модель | ИскраТехно МФК | |||||||||
| Приказы |
№1709 от
26.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4ee9736b-6bda-20de-e848-fa850893d478 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Искра Технологии», РОССИЯ, 105264, г. Москва, ул. Верхняя Первомайская, д. 51
Поверка
| Методика поверки / информация о поверке |
МП-665-2025 ГСИ. Контроллеры многофункциональные ИскраТехно МФК. Методика поверки
(с 26.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99247-26: Описание типа
2026-99247-26.pdf
|
Скачать | 546.6 КБ | |
|
99247-26: Методика поверки
МП-665-2025
2026-mp99247-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Контроллеры многофункциональные ИскраТехно МФК (далее по тексту - контроллеры) предназначены для измерений силы постоянного электрического тока; сбора данных с внешних цифровых устройств, сохранения полученных результатов в энергонезависимой памяти и передачи данных на сервер диспетчеризации, синхронизации времени в них.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов, а также сборе данных от внешних источников информации с последующей обработкой встроенным микропроцессором и передачей данных через внешние интерфейсы.
Контроллеры обеспечивают синхронизацию времени от внутреннего и от внешних источников точного времени, измерение нормализованных сигналов силы постоянного тока первичных измерительных преобразователей, прием сигналов телесигнализации, сбор, обработку, накопление и хранение данных с внешних цифровых устройств, выдачу команд телеуправления, обмен данными с внешними устройствами, системами и комплексами по стандартным протоколам обмена с использованием интерфейсов Ethernet, RS-485, RS-422. Кроме того, контроллеры производят самодиагностику работоспособности с индикацией неисправного состояния, реализуют математические и логические функции обработки информации, ведение журнала событий.
Измерение времени и интервалов обеспечивается встроенными часами и их периодической синхронизацией через внешние интерфейсы от серверов точного времени. Контроллеры обеспечивают синхронизацию времени встроенных часов с использованием следующих протоколов: NTP, SNTP, PTP по ГОСТ Р МЭК 60870-5-104.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав контроллеров и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в формуляре на контроллеры.
Контроллеры выпускаются в двух типах корпусов, отличающихся допустимым количеством устанавливаемых функциональных модулей: 21 позиция (тип 1) и 10 позиций (тип 2).
Перечень функциональных модулей указан в таблице 1.
Таблица 1 - Функциональные модули контроллеров
|
Обозначение модуля |
Наименование модуля |
Описание модуля |
|
SCPU2FE |
Модуль процессорный |
2 порта Ethernet, 1 порт RS-485, 2 выхода дискретных сигналов |
|
PS220 |
Модуль электропитания |
1 ввод питания, 2 выхода дискретных сигналов |
|
COM4 |
Модуль коммуникационный |
4 порта RS-422/485 |
|
DI32 |
Модуль дискретных входов |
32 входа дискретных сигналов |
|
DIU20 |
Модуль дискретных входов |
20 входов дискретных сигналов |
|
DIR12 |
Модуль дискретных входов |
12 входов дискретных сигналов |
|
DOR12 |
Модуль дискретных выходов |
12 выходов дискретных сигналов |
|
AI8 |
Модуль аналоговых входов |
8 входов аналоговых сигналов |
Заводской номер контроллеров, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на паспортную табличку трафаретной печатью.
Общий вид контроллеров с указанием мест нанесения знака поверки и паспортной таблички представлен на рисунках 1 и 2.
Паспортная табличка контроллеров с местом нанесения заводского номера представлена на рисунке 3.
Пломбирование контроллеров в обязательном порядке не предусмотрено.

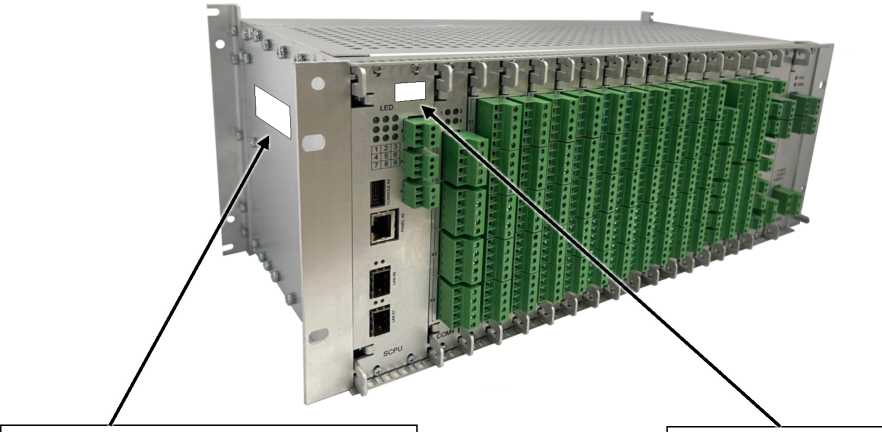

Место нанесения
Место нанесения
паспортной таблички контроллеров
знака поверки
Рисунок 1 - Общий вид контроллеров в корпусе типа 1

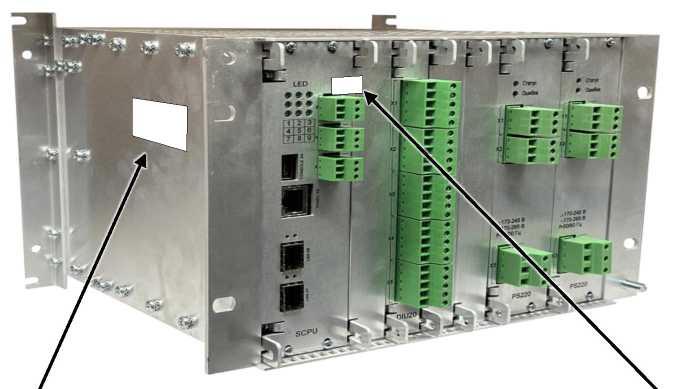

Местонанесения Местонанесения
паспортной таблички контроллеров знака поверки
Рисунок 2 - Общий вид контроллеров в корпусе типа 2
, ИскраТехна МФК Г Г '
Место нанесения заводского номера
/1КЖТ.421457.733 СП .
