Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР
| Номер в ГРСИ РФ: | 99264-26 |
|---|---|
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР (далее по тексту - образцы-имитаторы) предназначены для воспроизведения линейных размеров с последующей оценкой вогнутости и превышения проплава корня шва при радиографическом контроле.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99264-26 | ||||||||||||||||||
| Действует | по 28.08.2031 | ||||||||||||||||||
| Наименование | Образцы-имитаторы вогнутости и превышения проплава корня сварного шва | ||||||||||||||||||
| Модель | МЕТР | ||||||||||||||||||
| Модификации |
1 2 3 4 5 |
||||||||||||||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4dccda9c-1b8e-aa9f-5811-e022aca295d9 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202642 ГСИ. Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99264-26: Описание типа
2026-99264-26.pdf
|
Скачать | 243.5 КБ | |
|
99264-26: Методика поверки
МП-ОТГ-202642
2026-mp99264-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР (далее по тексту - образцы-имитаторы) предназначены для воспроизведения линейных размеров с последующей оценкой вогнутости и превышения проплава корня шва при радиографическом контроле.
Описание
Принцип действия образцов-имитаторов основан на сравнении потемнений на радиографическом снимке с линейными размерами образцов-имитаторов при проведении радиографического контроля.

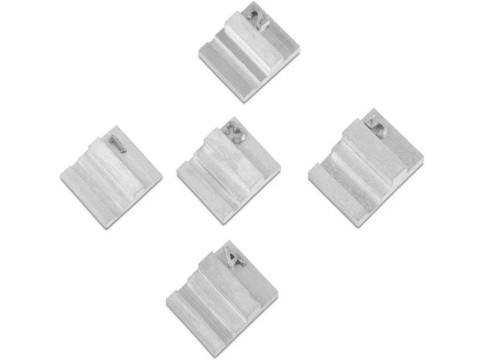

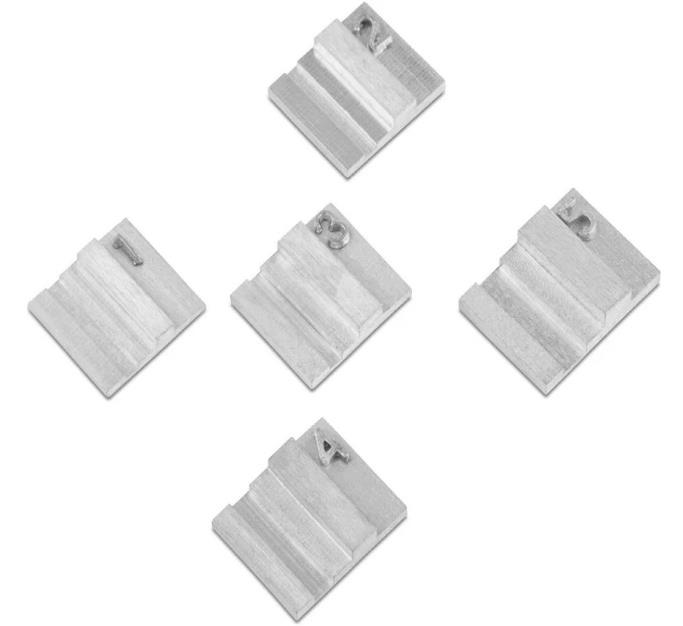

Образцы-имитаторы представляют собой прямоугольные пластины с одной канавкой и одним выступом.
Образцы-имитаторы изготавливаются из углеродистой стали.
Образцы-имитаторы выпускаются в пяти модификациях (1, 2, 3, 4, 5), отличающихся линейными размерами канавки и выступа.
На рабочую поверхность образца-имитатора наклеена свинцовая цифра, указывающая его модификацию.
Образцы-имитаторы поставляются наборами в футляре или поштучно.
Пломбирование образцов-имитаторов от несанкционированного доступа
не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Логотип или illlllllll|l наносится на нерабочую поверхность образца-имитатора с помощью гравировки и на паспорт образца-имитатора типографским методом.
Заводской номер в цифровом виде наносится на нерабочую сторону образца-имитатора методом гравировки. Заводской номер набора в цифровом виде наносится на поверхность футляра методом наклейки.
Образцы-имитаторы имеют следующую структуру присвоения заводского номера: ХХХХХХ-Y, где
ХХХХХХ - порядковый номер набора;
Y - порядковый номер образца.
Если образец-имитатор поставляется поштучно, то он имеет следующую структуру цифрового вида присвоения заводского номера: ZZZZZZ-V, где
ZZZZZZ-V - порядковый номер образца (ZZZZZZ и V - цифры порядкового номера образца, присваиваемые изготовителем (от 0 до 9).
Общий вид образцов-имитаторов и футляра с указанием места нанесения заводского номера представлен на рисунке 1. На рисунке 2 представлена схема воспроизводимых линейных размеров образца-имитатора.
ГОСТ Р 50.05.07-2018
Образцы-имитаторы вогнутости и
превышения проплава корня
сварного шва МЕТР
Место нанесения заводского номера образца
Рабочая поверхность образца-имитатора Нерабочая поверхность образца-имитатора

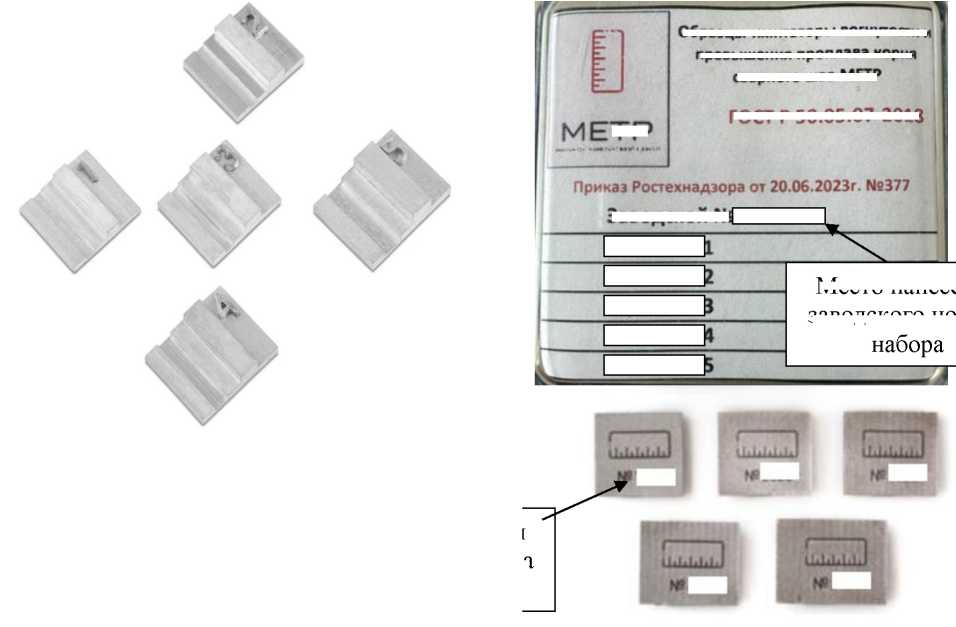

Рисунок 1 - Общий вид образцов-имитаторов и футляра с указанием места нанесения заводского номера
Заводской Ng
Место нанесения заводского номера
Рисунок 2 - Схема воспроизводимых линейных размеров образца-имитатора
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
1 |
2 |
3 |
4 |
5 |
|
Номинальное значение и допускаемое отклонение глубины канавки (hi), мм |
0,6±0,06 |
0,8±0,08 |
1,0±0,1 |
1,2±0,12 |
1,6±0,16 |
|
Номинальное значение и допускаемое отклонение высоты выступа (h.2), мм |
1,5±0,15 |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
2,5±0,25 |
|
Номинальное значение и допускаемое отклонение толщины образца-имитатора (Нз), мм |
1,5±0,15 |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
2,5±0,25 |
|
Номинальное значение и допускаемое отклонение ширины канавки (а), мм |
2,0±0,2 |
2,0±0,2 |
2,0±0,2 |
3,0±0,3 |
4,0±0,4 |
|
Номинальное значение и допускаемое отклонение ширины выступа (b), мм |
3,0±0,3 |
4,0±0,4 |
4,0±0,4 |
4,0±0,4 |
5,0±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
16,5x19,8x8,25 |
|
Масса, г, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Образцы-имитаторы вогнутости и превышения проплава корня сварного шва |
МЕТР |
1 шт. или 1 набор* |
|
Футляр |
- |
1 шт.** |
|
Паспорт |
ЛВДГ.410800.010-ПС |
1 экз. |
|
* Модификация и количество образцов-имитаторов в соответствии с заказом. Количество образцов-имитаторов в наборе - 5 штук; * * Поставляется только с набором. | ||
Сведения о методах измерений
приведены в разделе 1 «Назначение и область применения изделия» документа ЛВДГ.410800.010-ПС «Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР. Паспорт».
Нормативные документы
Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 20 октября 2023 г. № 377 Об утверждении Руководства по безопасности «Методические рекомендации о порядке проведения компьютерной радиографии сварных соединений технических устройств, строительных конструкций зданий и сооружений, применяемых и эксплуатируемых на опасных производственных объектах»
ГОСТ Р 50.05.07-2018 «Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Радиографический контроль» (Приложение В)
ЛВДГ.410800.010ТУ «Образцы-имитаторы вогнутости и превышения проплава корня сварного шва МЕТР. Технические условия»
