Микротвердомеры Виккерса-Кнупа Fness V2000
| Номер в ГРСИ РФ: | 99265-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ |
Микротвердомеры Виккерса-Кнупа Fness V2000 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99265-26 | ||||||
| Действует | по 28.08.2031 | ||||||
| Наименование | Микротвердомеры Виккерса-Кнупа | ||||||
| Модель | Fness V2000 | ||||||
| Модификации |
Fness V2000A Fness V2000CA |
||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3cc916c4-6fe2-e16e-61da-7af94aa5d74e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ, No.1, Baoda Road, Industrial Park, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 360-033-2026 ГСИ. Микротвердомеры Виккерса-Кнупа Fness V2000. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99265-26: Описание типа
2026-99265-26.pdf
|
Скачать | 224.9 КБ | |
|
99265-26: Методика поверки
МП 360-033-2026
2026-mp99265-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Микротвердомеры Виккерса-Кнупа Fness V2000 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.
Конструктивно микротвердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры выпускаются в двух модификациях: Fness V2000A, Fness V2000CA.
Модификации микротвердомеров различаются исполнением рабочего стола: Исполнение стола может быть моторизованным, символ в обозначении «СА», или на микрометрических винтах, символ в обозначении «А».
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную на задней панели корпуса микротвердомера.
Общий вид микротвердомеров приведён на рисунках 1, 2. Место нанесения серийного номера на микротвердомеры представлено на рисунке 3.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на корпус микротвердомеров не предусмотрено.

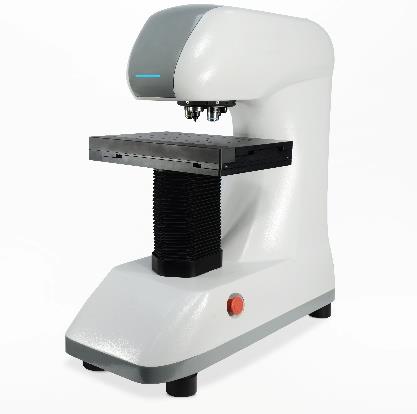

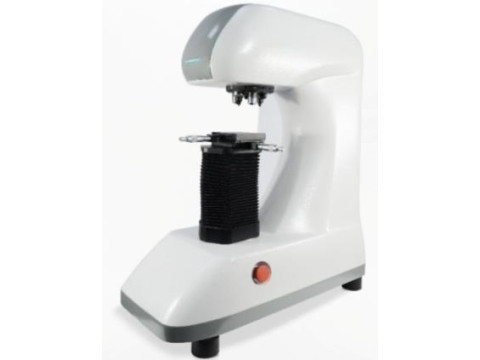

Рисунок 1 - Общий вид микротвердомеров Рисунок 2 - Общий вид микротвердомеров Виккерса-Кнупа Fness V2000A Виккерса-Кнупа Fness V2000CA

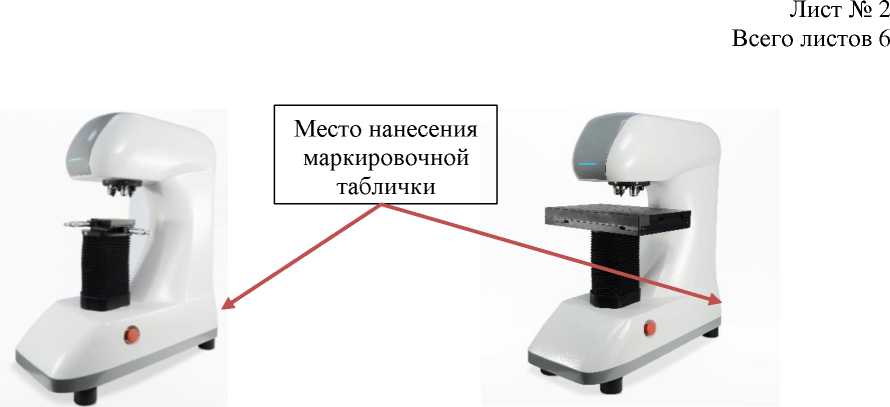

Место нанесения серийного номера на маркировочной табличке
Рисунок 3 - Вид задней панели корпуса микротвердомеров с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО микротвердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FeiMa Measure * |
Thixomet MHT * |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.0.1 |
не ниже v. 3.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* В соответствии с заказом. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики микротвердомеров по шкалам Виккерса
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
От 40 до 75 включ. |
HV0,2; HV0,3; HV0,5; HV1; HV2 |
3,0 |
2,9 |
|
HV0,1 |
4,7 |
4,3 | |
|
HV0,05 |
6,2 |
5,8 | |
|
HV0,01; HV0,025 |
7,8 |
7,2 | |
|
HV0,005 |
9,4 |
8,6 | |
|
Св. 75 до 125 включ. |
HV1; HV2 |
3 |
3 |
|
HV0,2; HV0,3; HV0,5 |
4 |
4 | |
|
HV0,1 |
6 |
6 | |
|
HV0,05 |
8 |
8 | |
|
HV0,01; HV0,025 |
10 |
10 | |
|
HV0,005 |
16 |
14,4 | |
|
Св. 125 до 250 включ. |
HV1; HV2 |
9 |
8 |
|
HV0,3; HV0,5 |
12 |
10 | |
|
HV0,2 |
16 |
10 | |
|
HV0,1 |
18 |
15 | |
|
HV0,05 |
20 |
19 | |
|
HV0,01; HV0,025 |
20 |
20 | |
|
HV0,005 |
32 |
29 | |
|
Св. 250 до 350 включ. |
HV1; HV2 |
13 |
13 |
|
HV0,2; HV0,3; HV0,5 |
17 |
15 | |
|
HV0,1 |
25 |
22 | |
|
HV0,05 |
32 |
29 | |
|
HV0,01; HV0,025 |
33 |
30 | |
|
Св. 350 до 525 включ. |
HV1; HV2 |
21 |
19 |
|
HV0,2; HV0,3; HV0,5 |
25 |
22 | |
|
HV0,1 |
36 |
33 | |
|
HV0,05 |
47 |
43 | |
|
Св. 525 до 650 включ. |
HV1; HV2 |
24 |
22 |
|
HV0,2; HV0,3; HV0,5 |
30 |
26 | |
|
HV0,1 |
45 |
39 | |
|
Св. 650 до 750 включ. |
HV1; HV2 |
30 |
25 |
|
HV0,2; HV0,3; HV0,5 |
35 |
30 | |
|
HV0,1 |
50 |
45 | |
|
Св. 750 до 850 включ. |
HV1; HV2 |
35 |
31 |
|
HV0,2; HV0,3; HV0,5 |
50 |
40 | |
|
HV0,1 |
70 |
60 | |
|
Св. 850 до 1000 включ. |
HV1; HV2 |
45 |
36 |
|
HV0,2; HV0,3; HV0,5 |
60 |
45 |
Продолжение таблицы 2
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 1000 до 1250 включ. |
HV1; HV2 |
60 |
58 |
|
HV0,5 |
70 |
66 | |
|
Св. 1250 до 1500 включ. |
HV1; HV2 |
70 |
60 |
|
HV0,5 |
78 |
72 |
П р и м е ч а н и е
- метрологические характеристики действительны для 5 измерений.
Таблица 3 - Метрологические характеристики микротвердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 до 150 включ. |
HK0,5; HK1; HK2 |
10,4 |
10,4 |
|
HK0,1; HK0,2; HK0,3 |
11,6 |
11,6 | |
|
HK0,025; HK0,05 |
12,8 |
12,8 | |
|
HK0,005; HK0,01; HK0,02 |
14,0 |
14,0 | |
|
Св. 150 до 350 включ. |
HK0,5; HK1; HK2 |
26,0 |
26,0 |
|
HK0,1; HK0,2; HK0,3 |
27,0 |
27,0 | |
|
HK0,025; HK0,05 |
28,4 |
28,4 | |
|
HK0,005; HK0,01; HK0,02 |
29,8 |
29,8 | |
|
Св. 350 до 650 включ. |
HK0,5; HK1; HK2 |
39,0 |
39,0 |
|
HK0,1; HK0,2; HK0,3 |
42,0 |
42,0 | |
|
HK0,025; HK0,05 |
45,4 |
45,4 | |
|
Св. 650 до 800 включ. |
HK0,5; HK1; HK2 |
44,2 |
44,2 |
|
HK0,1; HK0,2; HK0,3 |
46,8 |
46,8 | |
|
Св. 800 до 1000 включ. |
HK0,5; HK1; HK2 |
65,0 |
65,0 |
|
HK0,1; HK0,2; HK0,3 |
80,6 |
80,6 | |
|
Св. 1000 до 1500 включ. |
HK0,5; HK1; HK2 |
83,2 |
83,2 |
|
HK0,1; HK0,2; HK0,3 |
130,0 |
130,0 |
П р и м е ч а н и е
- метрологические характеристики действительны для 5 измерений.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
690 |
|
ширина |
325 |
|
высота |
830 |
|
Масса, кг, не более |
80 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок, % | |
|
0,049 H |
±2,0 |
|
0,09807 H; 0,1961 Н; 0,2452 H; 0,4903 H; 0,9807 H |
±1,5 |
|
1,961 H; 2,942 H; 4,903 H; 9,807 Н; 19,61 H |
±1,0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака поверки на корпус микротвердомеров не предусмотрено.
Комплектность
Таблица 5 - Комплектность микротвердомеров
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер Виккерса-Кнупа |
Fness V2000 |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Внешнее программное обеспечение |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
Fness V2000 - 01 РЭ |
1 экз. |
Сведения о методах измерений
приведены в главе 4 «Эксплуатация прибора» документа «Fness V2000 - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1. Метод измерения
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу.
Часть 1. Метод испытания
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Стандарт предприятия «Микротвердомеры Виккерса-Кнупа Fness V2000»
