99266-26: МИКО Микроомметры - Производители, поставщики и поверители

Микроомметры МИКО

Номер в ГРСИ РФ: 99266-26
Категория: Омметры
Производитель / заявитель: ООО "СКБ электротехнического приборостроения" (СКБ ЭП), г.Иркутск
Скачать
99266-26: Описание типа
2026-99266-26.pdf
Скачать 796.2 КБ
99266-26: Методика поверки СКБ 140.00.00.000 МП
2026-mp99266-26.pdf
Скачать 1.7 MБ
Нет данных о поставщике
Поверка
Микроомметры МИКО поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Микроомметры МИКО (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току и напряжения постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 99266-26
Действует по 28.08.2031
Наименование Микроомметры
Модель МИКО
Модификации МИКО-1М-50А
МИКО-1М-100А
МИКО-21М
МИКО-22
Приказы
1749 от 28.08.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 0a75c43a-171f-fdbe-9d13-baf3eb0b57b4
Испытания
Дата Модель Заводской номер
18.03.2026 МИКО-22 001 R
Производитель / Заявитель

ООО «СКБ ЭП», РОССИЯ, 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226

Поверка

Методика поверки / информация о поверке
СКБ 140.00.00.000 МП ГСИ. Микроомметры МИКО. Методика поверки (с 28.08.2026)
Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Микроомметры МИКО поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

99266-26: Описание типа
2026-99266-26.pdf
Скачать 796.2 КБ
99266-26: Методика поверки СКБ 140.00.00.000 МП
2026-mp99266-26.pdf
Скачать 1.7 MБ

Описание типа

Назначение

Микроомметры МИКО (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току и напряжения постоянного тока.

Описание

Принцип действия микроомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока, формируемого микроомметрами с помощью источника тока. В дальнейшем измерительный блок микроомметра производит пересчёт данных о силе тока и падении напряжения в величину сопротивления. При измерениях электрического сопротивления постоянному току используется 4-х проводная схема.

Микроомметры выпускаются в модификациях МИКО-1М-50А, МИКО-1М-100А, МИКО-21М, МИКО-22, отличающихся метрологическими и техническими характеристиками.

Конструктивно микроомметры состоят из измерительного блока и измерительных кабелей с зажимами для подключения к измеряемому объекту, в дополнение по заказу микроомметры модификации МИКО-22 могут комплектоваться датчиком линейных перемещений (ДП12) и датчиком угловых перемещений (ДП21), у которых не нормируются метрологические характеристики.

Заводской номер наносится на информационную табличку, расположенную на задней части кейса микроомметров, любым технологическим способом в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и букв латинского алфавита.

Общий вид микроомметров с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера приведен на рисунке 1.

Цвет кейса и передней панели микроомметров может отличаться от приведенного на рисунке 1.

Место пломбирования

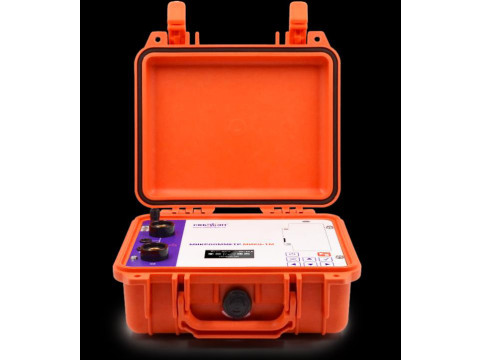

а) микроомметры модификаций МИКО-1М-50А, МИКО-1М-100А

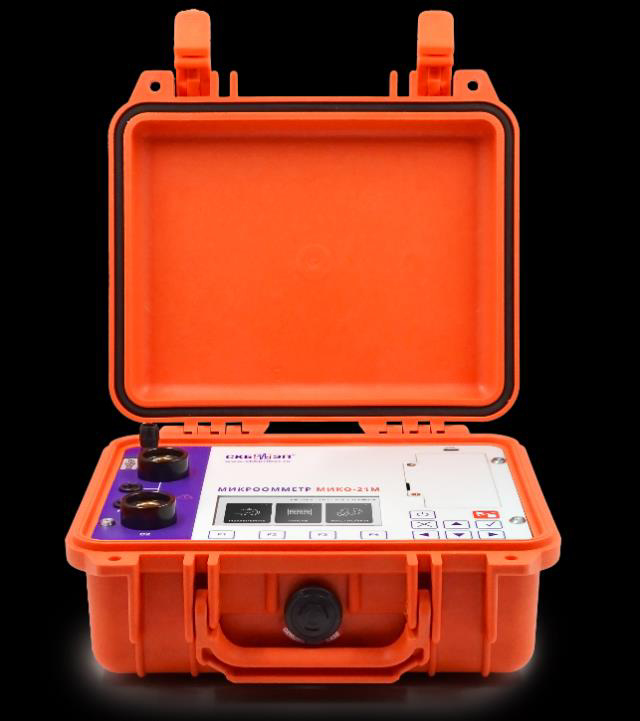

б) микроомметры модификации МИКО-21М

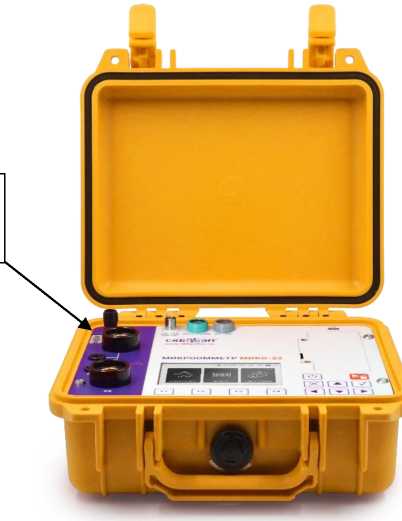

Место пломбирования

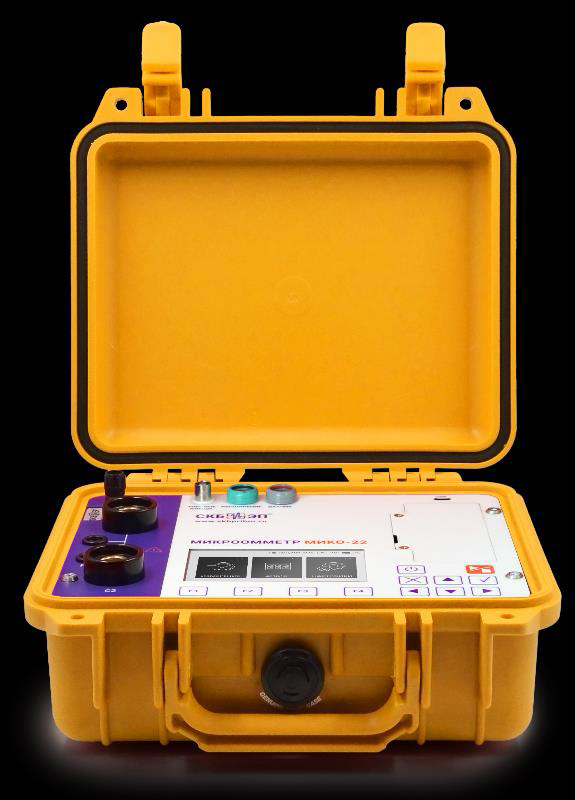

в) микроомметры модификации МИКО-22

Место нанесения знака поверки

Место нанесения знака утверждения типа и заводского номера

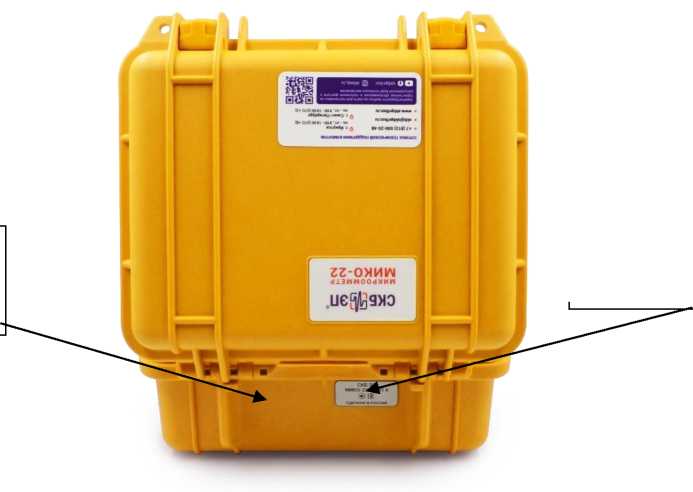

г) вид сзади для всех модификаций (отличие в обозначении модификации на наклейке)

Рисунок 1 - Общий вид микроомметров с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера

Программное обеспечение

Программное обеспечение (ПО) микроомметров встроенное и обеспечивает функции: выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на персональный компьютер (ПК). Встроенное ПО разделено на метрологически значимую и незначимую части.

Конструкция микроомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики микроомметров нормированы с учетом влияния метрологически значимой части встроенного ПО.

USB-порт используется для считывания архива данных с микроомметра на компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены метрологически значимой части встроенного ПО в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер) ПО

1.0.хх.хх

Цифровой идентификатор ПО

_

Примечание:

Номер версии встроенного ПО состоит из двух частей:

- номер версии метрологически значимой части ПО (1.0.);

- номер версии метрологически незначимой части ПО, где «хх» может принимать целые значения в диапазоне от 0 до 9 и/или букв латинского алфавита.

Технические характеристики

Таблица 2 - Метрологические характеристики микроомметров

Наименование характеристики

Значение

Количество разрядов при выводе результатов измерений для модификаций МИКО-1М-50А и МИКО-1М-100А для модификаций МИКО-21М и МИКО-22

4

5

Диапазоны измерений электрического сопротивления постоянному току, Ом*:

для модификаций МИКО-1М-50А и МИКО-1М-100А

для модификаций МИКО-21М и МИКО-22

от 1,0 • 10-6 до 0,1 от 0,1- 10-6 до 2,0

Пределы допускаемой относительной основной погрешности измерений электрического сопротивления (5осн), %

представлены в таблице 3

Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,1

Диапазон измерений напряжения постоянного тока каналом «Токовые клещи» (только для модификации МИКО-22), В

от -1,0 до +1,0

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока каналом «Токовые клещи» (только для модификации МИКО-22), %

±[0,2 + 0,01 • (~1)1

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа (мм. рт. ст)

от +15 до +25 до 80 от 84,0 до 106,0 (от 630 до 795)

их - измеряемое напряжения постоянного тока, В;

* - приведен максимальный диапазон измерений электрического сопротивления постоянному току, конкретные значения диапазонов измерений в зависимости от максимального измерительного тока приведены в таблице 3.

Таблица 3 - Диапазоны измерений электрического сопротивления постоянному току и пределы допускаемой относительной основной

погрешности измерений электрического сопротивления

Диапазон измерений электрического сопротивления, Ом

Максимальный измерительный ток, А

Пределы допускаемой относительной основной погрешности измерений электрического сопротивления (5осн), %

для модификации МИКО-1М-50А

от 1 • 10-6 до 0,02

50

±[0,2 + 0,0075 • (0,02-1)]

Кх

от 1 • 10-4 до 0,1

10

±[0,2 + 0,005 • (0,1-1)]

Кх

для модификации МИКО-1М-100А

от 1 • 10-6 до 2 • 10-3

100

±[0,2 + 0,03 • (0002- 1)]

Кх

от 10 • 10-6 до 0,02

50

±[0,2 + 0,0075 • (0,02-1)]

Кх

от 100 • 10-6 до 0,1

10

±[0,2 + 0,005 • (0,1-1)]

Кх

для модификации МИКО-21М

от 0,1- 10-6 до 2 • 10-3

200

±[0,05 + 0,002 • (0002 - 1)]

Кх

от 1- 10-6 до 0,01

100

±[0,05 + 0,002 • (0,01-1)]

Кх

от 1- 10-6 до 0,03

50

±[0,1 + 0,002 • (0,03-1)]

Кх

от 10- 10-6 до 0,1

10

±[0,1 + 0,002 • (0,1-1)]

Кх

от 1 • 10-4 до 2,0

1

±[0,1 + 0,01 • (Кх-1)]

П Продолжение таблицы 3

Диапазон измерений электрического сопротивления, Ом

Максимальный измерительный ток, А

Пределы допускаемой относительной основной погрешности измерений электрического сопротивления (5осн), %

для модификации МИКО-22

от 0,1- 10-6 до 2 • 10-3

200

±[0,05 + 0,002 • (0002-1)] кх

от 1- 10-6 до 0,01

100

±[0,05 + 0,002 • (001-1)] кх

от 1- 10-6 до 0,03

50

±[0,1 + 0,002 • (003-1)] кх

от 10- 10-6 до 0,1

10

±[0,1 + 0,002 • (0-1-1)] кх

от 1 • 10-4 до 2,0

1

±[0,1 + 0,01 • (£-1)]

Ях - измеряемое электрическое сопротивление, Ом.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания

Встроенный аккумулятор

Габаритные    размеры    (ширинахглубинахвысота),

мм, не более

271x246x124

Масса микроомметра в стандартной комплектации, кг, не более:

- для модификаций МИКО-1М-50А и МИКО-1М-100А

- для модификаций МИКО-21М и МИКО-22

5,0

6,0

Масса измерительного блока, кг, не более

3,5

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа (мм. рт. ст)

от -20 до +50 до 95 от 84,0 до 106,0 (от 630 до 795)

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

2000

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность

Таблица 6  - Комплектность средства измерений модификаций МИКО-1М-50А

и МИКО-1М-100А

Наименование

Обозначение

Количество

Блок измерительный из состава микроомметра:

МИКО-1М-50А

МИКО-1М-100А

067.00.00.000

067.00.00.000-01

1 шт.

Зарядное устройство

-

1 шт.

Кабель измерительный из состава микроомметра для: МИКО-1М-50А, МИКО-1М-100А

067.20.00.000

2 шт.

Кабель USB A-USB Type-C

-

1 шт.

Провод заземления

010.01.00.000

1 шт.

Шунт SV75-0075A-D-02

060.02.18.000

1 шт.*

Переходник для образцовой катушки

023.12.00.000

2 шт.*

Сумка

126.06.00.000

1 шт.

Формуляр

167.00.00.000 ФО

1 экз.

Руководство по эксплуатации

167.00.00.000 РЭ

1 экз.

* - поставляется по заказу.

Таблица 7 - Комплектность средства измерений модификаций МИКО-21М и МИКО-22

Наименование

Обозначение

Количество

Блок измерительный из состава микроомметра:

МИКО-21М

МИКО-22

055.00.00.000

040.00.00.000

1 шт.

Зарядное устройство

-

1 шт.

Кабель измерительный из состава микроомметра для: МИКО-21М, МИКО-22

039.27.00.000

2 шт.

Кабель USB A-USB Type-C

-

1 шт.

Провод заземления

010.01.00.000

1 шт.

Кабель датчика

053.08.00.000

1 шт. *

Датчик линейных перемещений ДП12

012.00.00.000

1 шт.*

Датчик угловых перемещений ДП21

009.00.00.000

1 шт.*

Стержень измерительный длиной 700 мм в футляре

012.03.00.000-02

1 шт.*

Стержень измерительный длиной 550 мм в футляре

012.03.00.000-01

1 шт.*

Стержень измерительный длиной 1000 мм в футляре

012.03.00.000

1 шт.*

Шунт SV75-0075A-D-02

060.02.18.000

1 шт.**

Переходник для образцовой катушки

023.12.00.000

2 шт.**

Кабель соединительный BNC

-

1 шт.*

Кабель управления приводом

040.19.00.000

1 шт.*

Универсальный комплект крепления датчиков на ВВ

-

1 шт.*

Сумка для крепежных приспособлений

126.02.02.000

1 шт.*

Сумка

126.06.00.000

1 шт.

Формуляр

140.00.00.000 ФО

1 экз.

Руководство по эксплуатации

140.00.00.000 РЭ

1 экз.

Датчик ДП21. Паспорт

009.00.00.000 ПС

1 экз.*

Датчик ДП12. Паспорт

012.00.00.000 ПС

1 экз.*

* - поставляется по заказу только для МИКО-22;

* * - поставляется по заказу.

Сведения о методах измерений

приведены в разделе 2 «Использование прибора» документов 140.00.00.000 РЭ «Микроомметры МИКО-22, МИКО-21М. Руководство по эксплуатации» и 167.00.00.000 РЭ «Микроомметры МИКО-1М-50А, МИКО-1М-100А. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 26.51.66-140-41770454-2025 «Микроомметры МИКО-22, МИКО-21М, МИКО-1М-50А, МИКО-1М-100А. Технические условия»
