Устройство стандарта частоты модернизированное УСЧ-М
| Номер в ГРСИ РФ: | 99268-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Время-Ч", г.Нижний Новгород |
Устройство стандарта частоты модернизированное УСЧ-М (далее - УСЧ-М) предназначено для формирования высокостабильных по частоте, спектрально чистых синусоидальных сигналов с номинальным значением выходной частоты 5, 10 и 100 МГц, а также импульсных сигналов опорной шкалы времени 1 с и специальной шкалы времени с периодом повторения 4,114432 с.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99268-26 | ||||||
| Наименование | Устройство стандарта частоты модернизированное | ||||||
| Модель | УСЧ-М | ||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d47bba9d-3cd2-c1a2-2b65-c5c4e0eac667 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Время-Ч», РОССИЯ, 603105, г. Нижний Новгород, ул. Ошарская, д. 67
Поверка
| Методика поверки / информация о поверке |
МП 651-26-009 ГСИ. Устройство стандарта частоты модернизированное УСЧ-М. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99268-26: Описание типа
2026-99268-26.pdf
|
Скачать | 268.3 КБ | |
|
99268-26: Методика поверки
МП 651-26-009
2026-mp99268-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Устройство стандарта частоты модернизированное УСЧ-М (далее - УСЧ-М) предназначено для формирования высокостабильных по частоте, спектрально чистых синусоидальных сигналов с номинальным значением выходной частоты 5, 10 и 100 МГц, а также импульсных сигналов опорной шкалы времени 1 с и специальной шкалы времени с периодом повторения 4,114432 с.
Описание
Принцип действия УСЧ-М основан на непрерывном формировании стандартами частоты и времени водородными (далее - СЧВ) высокостабильных по частоте, спектрально чистых синусоидальных сигналов с номинальным значением выходной частоты 5, 10 и 100 МГц, а также импульсных сигналов опорной (рабочей) шкалы времени 1 с (1 Гц) (далее - РШВ) и специальной шкалы времени с периодом повторения 4,114432 с (далее - СШВ). В СЧВ частота кварцевого генератора автоматически подстраивается к частоте спектральной линии излучения атомов водорода. Влияние медленных флуктуаций частоты резонатора дискриминатора на линию излучения устраняется путем подстройки частоты резонатора к частоте сигнала кварцевого генератора. Для индикации спектральной линии в дискриминаторе и осуществления автоподстройки частоты в резонатор дискриминатора вводится частотно-модулированный сигнал возбуждения, который формируется в процессе автоматической подстройки частоты.
Конструктивно УСЧ-М выполнено в виде отдельно стоящих стоек: изделие УСЧ1-М ЯКУР.411711.034, изделие УСЧ2-1-М ЯКУР.411711.035, изделие УСЧ2-2-М ЯКУР.411711.035-01, изделие УСЧ3-М ЯКУР.411711.036-01, изделие УСЧ4-М ЯКУР.411711.039-01, шкаф ЗИП-1 ЯКУР.468923.005, шкаф ЗИП-2 ЯКУР.411719.006-01, шкаф ЗИП-3 ЯКУР.411719.007, шкаф ЗИП-4 ЯКУР.411719.008.
Непрерывность выдачи потребителю сигналов 5, 10, 100 МГц и импульсных сигналов шкалы времени гарантируется за счет использования в УСЧ-М многоуровневой системы резервирования, которая автоматически исключает сигнал из синхронизирующей группы. Исключение сигнала из группы происходит без прерывания выходных сигналов при исчезновении любого из входных синхронизирующих сигналов и при превышении предела разности частот входных сигналов (при наличии не менее двух сигналов в синхронизирующей группе).
УСЧ1-М содержит пять СЧВ, обеспечивающих хранение частот сигналов 5, 10 и 100 МГц.
УСЧ2-1-М, УСЧ2-2-М обеспечивают резервируемое формирование групповых сигналов частотой 5, 10 и 100 МГц, а также формирование сигналов РШВ и СШВ.
УСЧ3-М содержит средства измерений относительной разности частот синусоидальных сигналов и шкал времени, блок контроля и синхронизации и автоматизированное рабочее место оператора УСЧ-М (далее - АРМ) с двумя резервируемыми ПЭВМ.
УСЧ4-М содержит четыре комплекта резервируемого источника бесперебойного питания, предназначенных для электроснабжения изделий УСЧ1-М. УСЧ2-1-М, УСЧ2-2-М и УСЧ3-М.
Заводской номер в цифровом формате наносятся на переднюю панель УСЧ1-М на шильдик ударным методом. Способ нанесения заводского номера обеспечивает его сохранность, возможность прочтения и идентификацию экземпляра в процессе эксплуатации.

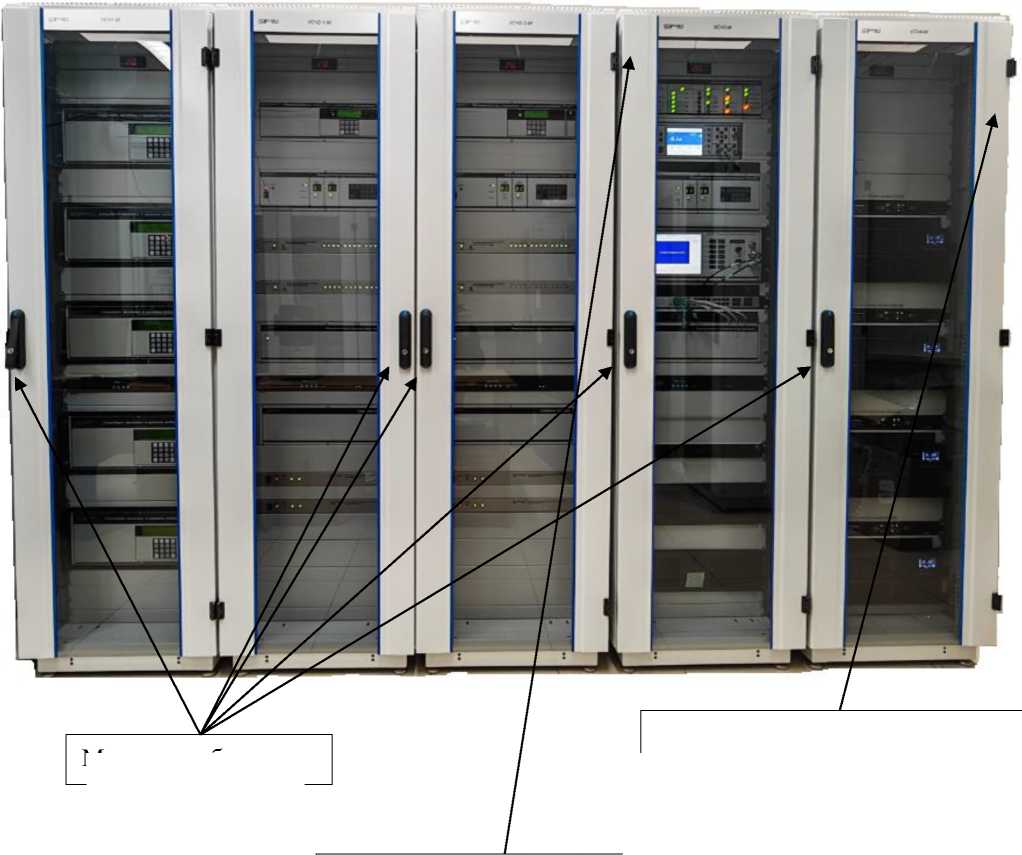

Общий вид УСЧ-М, места нанесения знака поверки, знака утверждения типа, заводского номера и пломбирования представлены на рисунках 1 и 2.
Место пломбировки
Место нанесения знака поверки
Место нанесения заводского номера и знака утверждения типа

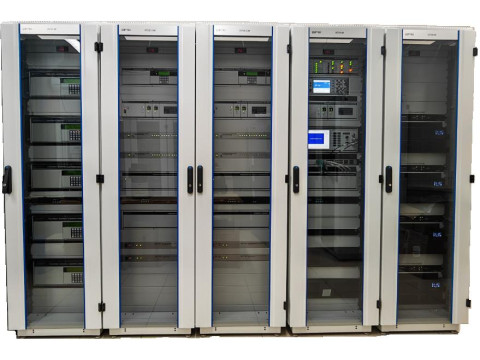

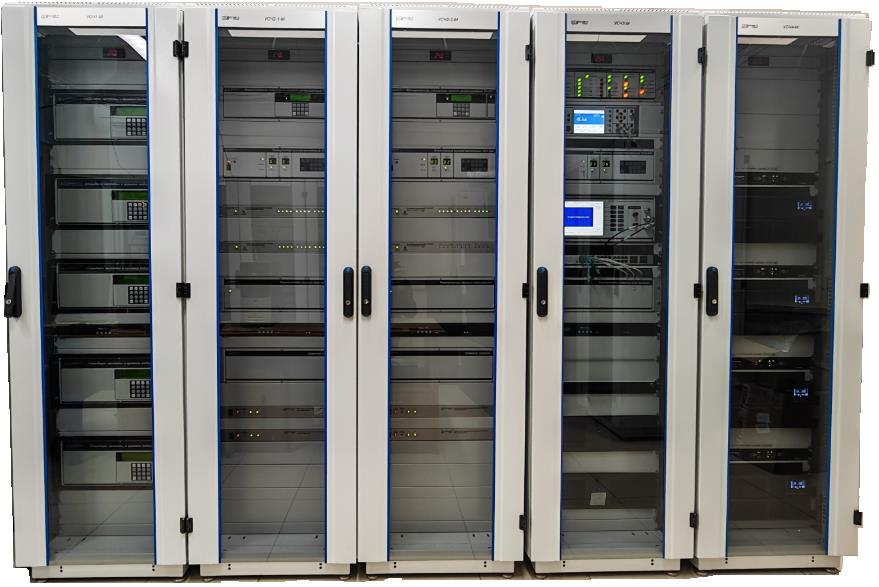

Рисунок 1 - Общий вид УСЧ-М (в составе: УСЧ1-М, УСЧ2-1-М, УСЧ2-2-М, УСЧ3-М, УСЧ4-М), места нанесения знака утверждения типа, знака поверки, заводского номера и пломбирования

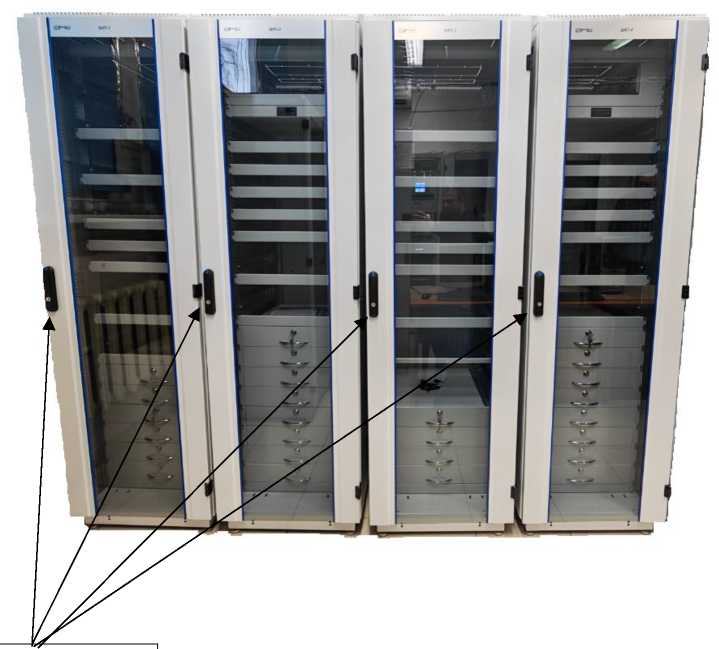

Место пломбировки

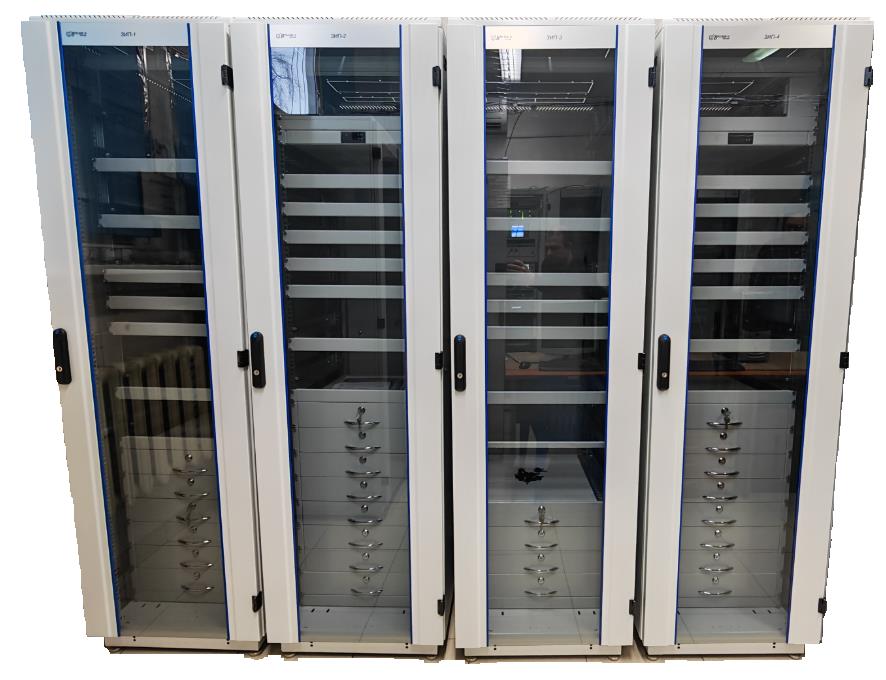

Рисунок 2 - Общий вид УСЧ-М (в составе: шкафы ЗИП-1, ЗИП-2, ЗИП-3, ЗИП-4), места нанесения пломбирования
К средству измерения данного типа относится устройство стандарта частоты модернизированное УСЧ-М, заводской № 003.
Программное обеспечение
Программное обеспечение (далее - ПО) для управления и контроля результатов измерений УСЧ-М представляет собой программный продукт «Устройство стандарта частоты модернизированное УСЧ-М. Программное обеспечение специальное» RU.ЯКУР.00197-02 90 01 (скрипт для автоматической установки ПО).
Метрологически значимая часть ПО УСЧ-М и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УСЧ-М. Яи.ЯКУР.ОО197-02 90 01. (Скрипт для автоматической установки ПО) |
|
Номер версии (идентификационный номер) ПО |
яи.ЯКУР.оо197-02 |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения частот выходных синусоидальных сигналов, МГц |
5, 10, 100 |
|
Среднее квадратическое значение напряжения выходных сигналов 5, 10 и 100 МГц на нагрузке 50 Ом, В, не менее |
0,6 |
|
Параметры выходных импульсных сигналов 1 с и 4,114432 с: - полярность импульсов; - период следования импульсов, с - амплитуда импульсов на нагрузке 50 Ом, В - длительность переднего фронта импульса, нс, не более - длительность импульса, мкс |
положительная 1; 4,114432 от 2,4 до 3,4 10 от 2,0 до 3,0 |
|
Пределы допускаемой относительной погрешности по частоте |
±5,0-10-12 |
|
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения (СКДО) результатов измерений частоты выходного сигнала 10 МГц при интервале времени измерения: - 1 с - 10 с - 100 с - 1 000 с* - 1 ч* - 1 сут* |
5,0-10-12 1,5-10-12 5,0-10-13 1,5-10-13 8,0-10-14 2,5-10-14 |
|
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц в отстройке от несущей частоты, дБ, не более: - на частоте 10 Гц - на частоте 1 кГц и более |
-125 -145 |
|
Относительный уровень дискретных спектральных составляющих в спектре выходного сигнала частотой 10 МГц, при отстройке в диапазоне от 20 Гц до 220 кГц, дБ, не более |
-90 |
|
Ослабление гармонических составляющих в спектре выходного сигнала 10 МГц, дБ, не более |
-30 |
|
Пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени внешним импульсным сигналом 1 Гц, нс |
±10 |
|
* Примечание: при точности поддержания температуры окружающего воздуха ±1 °С. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: Изделие УСЧ1-М ЯКУР.411711.034: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Изделие УСЧ2-1-М ЯКУР.411711.035: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Изделие УСЧ2-2-М ЯКУР.411711.035-01: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Изделие УСЧ3-М ЯКУР.411711.036-01: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Изделие УСЧ4-М ЯКУР.411711.039-01: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Шкаф ЗИП-1 ЯКУР.411719.005: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Шкаф ЗИП-2 ЯКУР.411719.006-01: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Шкаф ЗИП-3 ЯКУР.411719.007: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Шкаф ЗИП-4 ЯКУР.411719.008: - длина |
600 |
|
- ширина |
800 |
|
- высота |
2100 |
|
Масса, кг, не более |
2500 |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
2000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность при температуре воздуха 25 °С, % |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
(мм рт. ст.) |
(от 630 до 795) |
Знак утверждения типа
наносится на лицевую панель УСЧ1-М (из состава УСЧ-М) методом наклейки и титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество | |
|
УСЧ-] |
М в составе: |
ЯКУР.411734.030-01 |
1 шт. |
|
1 |
Изделие УСЧ1-М в составе: |
ЯКУР.411711.034 |
1 шт. |
|
1.1 |
стойка |
ЯКУР.301421.037 |
1 шт. |
|
1.2 |
стандарт частоты и времени водородный Ч1-1007 |
ЯКУР.411141.016-03 |
5 шт. |
|
1.3 |
конвертор интерфейсов |
NPort 5650-8 |
1 шт. |
|
1.4 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
2 |
Изделие УСЧ2-1-М в составе: |
ЯКУР.411711.035 |
1 шт. |
|
2.1 |
Стойка |
ЯКУР.301421.038 |
1 шт. |
|
2.2 |
коммутатор высокочастотный VCH-604 |
ЯКУР.468347.010 |
1 шт. |
|
2.3 |
формирователь эталонных частот резервируемый Ч7-317 |
ЯКУР.411146.015 |
1 шт. |
|
2.4 |
усилитель сигналов ВЧ VCH-605 |
ЯКУР.468732.022 |
2 шт. |
|
2.5 |
сумматор сигналов |
ЯКУР.468524.002 |
1 шт. |
|
2.6 |
формирователь опорных шкал времени |
ЯКУР.411144.014 |
1 шт. |
|
2.7 |
усилитель импульсных сигналов VCH-606 |
ЯКУР.468749.002 |
2 шт. |
|
2.8 |
конвертор интерфейсов |
Nport 5650-8 |
1 шт. |
|
2.9 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
3 |
Изделие УСЧ2-2-М в составе: |
ЯКУР.411711.035-01 |
1 шт. |
|
3.1 |
стойка |
ЯКУР.301421.038 |
1 шт. |
|
3.2 |
коммутатор высокочастотный VCH-604 |
ЯКУР.468347.010 |
1 шт. |
|
3.3 |
формирователь эталонных частот резервируемый Ч7-317 |
ЯКУР.411146.015 |
1 шт. |
|
3.4 |
усилитель сигналов ВЧ VCH-605 |
ЯКУР.468732.022 |
2 шт. |
|
3.5 |
сумматор сигналов |
ЯКУР.468524.002 |
1 шт. |
|
3.6 |
формирователь опорных шкал времени |
ЯКУР.411144.014 |
1 шт. |
|
3.7 |
усилитель импульсных сигналов VCH-606 |
ЯКУР.468749.002 |
2 шт. |
|
3.8 |
конвертор интерфейсов |
Nport 5650-8 |
1 шт. |
|
3.9 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
4 |
Изделие УСЧ3-М в составе: |
ЯКУР.411711.036-01 |
1 шт. |
|
4.1 |
стойка |
ЯКУР.301421.039 |
1 шт. |
|
4.2 |
блок контроля и сигнализации |
ЯКУР.468231.001 |
1 шт. |
|
4.3 |
частотомер универсальный Ч3-86А |
ТНСК.411142.003 |
1 шт. |
|
4.4 |
коммутатор высокочастотный VCH-604 |
ЯКУР.468347.010 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество | |
|
4.5 |
компаратор-анализатор фазовый VCH-323 |
ЯКУР.411146.034 |
1 шт. |
|
4.6 |
настраиваемый L2 коммутатор 24x1000Base-T, 4х Combo1000Base-T/SFP |
OS2328 |
1 шт. |
|
4.7 |
формирователь опорных шкал времени |
ЯКУР.411144.014 |
1 шт. |
|
4.8 |
конвертор интерфейсов |
Nport 5650-8 |
1 шт. |
|
4.9 |
Консоль из состава УВМ РАМЭК-011-403.20 |
AMK808-17CBRU |
1 шт. |
|
4.10 |
УВМ РАМЭК-011-403.20 |
РАМГ.466216.011-403.20 |
1 шт. |
|
4.11 |
УВМ РАМЭК-011-403.21 |
РАМГ.466216.011-403.21 |
1 шт. |
|
4.12 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
5 |
Изделие УСЧ4-М в составе: |
ЯКУР.411711.039-01 |
1 шт. |
|
5.1 |
стойка |
ЯКУР.301421.041 |
1 шт. |
|
5.2 |
переключатель источников питания |
ATS-16 |
4 шт. |
|
5.3 |
источник бесперебойного питания |
SM RT 1,5, 1,5 кВА (PF=1) 2U с внутренними аккумуляторами 3х12В/9Ач |
4 шт. |
|
5.4 |
батарейный модуль |
SM RT 1,5 BM 18Ачх36В для подключения к ИБП серии SM RT 1,5 кВА |
4 шт. |
|
5.5 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
6 |
Шкаф ЗИП-1 в составе: |
ЯКУР.411719.005 |
1 шт. |
|
6.1 |
стойка |
ЯКУР.301421.042 |
1 шт. |
|
6.2 |
формирователь опорных шкал времени |
ЯКУР.411144.014 |
1 шт. |
|
6.3 |
формирователь эталонных частот резервируемый Ч7-317 |
ЯКУР.411146.015 |
1 шт. |
|
6.4 |
компаратор-анализатор фазовый VCH-323 |
ЯКУР.411146.034 |
1 шт. |
|
6.5 |
блок контроля и сигнализации |
ЯКУР.468231.001 |
1 шт. |
|
6.6 |
коммутатор высокочастотный VCH-604 |
ЯКУР.468347.010 |
1 шт. |
|
6.7 |
сумматор сигналов |
ЯКУР.468524.002 |
1 шт. |
|
6.8 |
усилитель сигналов ВЧ VCH-605 |
ЯКУР.468732.022 |
1 шт. |
|
6.9 |
усилитель импульсных сигналов VCH-606 |
ЯКУР.468749.002 |
1 шт. |
|
7 |
Шкаф ЗИП-2 в составе: |
ЯКУР.411719.006-01 |
1 шт. |
|
7.1 |
стойка |
ЯКУР.301421.043 |
1 шт. |
|
7.2 |
переключатель источников питания |
ATS-16 |
2 шт. |
|
7.3 |
конвертор интерфейсов |
Nport 5650-8 |
1 шт. |
|
7.4 |
настраиваемый L2 коммутатор 24x1000Base-T, 4х Combo1000Base-T/SFP |
OS2328 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество | |
|
7.5 |
Консоль из состава УВМ РАМЭК-011-403.20 |
AMK808-17CBRU |
2 шт. |
|
7.6 |
УВМ РАМЭК-011-403.20 |
РАМГ.466216.011-403.20 |
2 шт. |
|
7.7 |
частотомер универсальный Ч3-86А |
ТНСК.411142.003 |
1 шт. |
|
7.8 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
7.10 |
пенал для хранения ключей |
арт. 600279 |
1 шт. |
|
8 |
!каф ЗИП-3 в составе: |
ЯКУР.411719.007 |
1 шт. |
|
8.1 |
стойка |
ЯКУР.301421.053 |
1 шт. |
|
8.2 |
стандарт частоты и времени водородный Ч1-1007 |
ЯКУР.411141.016-03 |
1 шт. |
|
8.3 |
формирователь опорных шкал времени |
ЯКУР.411144.014 |
1 шт. |
|
8.4 |
формирователь эталонных частот резервируемый Ч7-317 |
ЯКУР.411146.015 |
1 шт. |
|
8.5 |
компаратор-анализатор фазовый VCH-323 |
ЯКУР.411146.034 |
1 шт. |
|
8.6 |
блок контроля и сигнализации |
ЯКУР.468231.001 |
1 шт. |
|
8.7 |
коммутатор высокочастотный VCH-604 |
ЯКУР.468347.010 |
1 шт. |
|
8.8 |
сумматор сигналов |
ЯКУР.468524.002 |
1 шт. |
|
8.9 |
усилитель сигналов ВЧ VCH-605 |
ЯКУР.468732.022 |
1 шт. |
|
8.10 |
усилитель импульсных сигналов VCH-606 |
ЯКУР.468749.002 |
1 шт. |
|
9 |
Шкаф ЗИП-4 в составе: |
ЯКУР.411719.008 |
1 шт. |
|
9.1 |
стойка |
ЯКУР.301421.043 |
1 шт. |
|
9.2 |
переключатель источников питания |
ATS-16 |
2 шт. |
|
9.3 |
конвертор интерфейсов |
Nport 5650-8 |
1 шт. |
|
9.4 |
настраиваемый L2 коммутатор 24*1000Base-T, 4*Combo1000Base-T/SFP |
OS2328 |
1 шт. |
|
9.5 |
УВМ РАМЭК-011-403.20 |
РАМГ.466216.011-403.20 |
2 шт. |
|
9.6 |
Консоль из состава УВМ РАМЭК-011-403.20 |
AMK808-17CBRU |
2 шт. |
|
9.7 |
частотомер универсальный Ч3-86А |
ТНСК.411142.003 |
1 шт. |
|
9.8 |
модуль вентиляторный |
R-FAN-6K-1U |
1 шт. |
|
10 |
Комплект монтажных частей |
ЯКУР.468931.003 |
1 шт. |
|
11 |
Устройство стандарта частоты модернизированное УСЧ-М. Программное обеспечение специальное |
RU.ЯКУР.00197- 02 90 01 |
1 экз. |
|
12 |
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов |
ЯКУР.411734.030-01ВЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» документа «Устройство стандарта частоты модернизированное УСЧ-М. ЯКУР.411734.030РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360
