Мерники металлические эталонные 1-го разряда SERAPHIN

Назначение

Мерники металлические эталонные 1-го разряда SERAPHIN (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости и вместимости при проведении статических измерений. Они могут использоваться при исследованиях, испытаниях, поверке, калибровке и других работах по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости и вместимости.

Описание

Принцип действия мерников основан на измерении объема жидкости, который определяется при наполнении мерников через горловину до определенной отметки вместимости. Уровень жидкости фиксируется по нижнему краю мениска, который наблюдают в водомерной трубке. При этом мениск совмещают с соответствующей отметкой на пластинчатой шкале, расположенной на горловине мерников рядом с ее осью. Перед проведением измерений внутренние поверхности мерников смачивают рабочей жидкостью для исключения погрешностей, связанных с адгезией.

Конструктивно мерники представляют собой вертикальные цилиндрические резервуары, изготовленные из нержавеющей стали, обладающей химической инертностью по отношению к воде и другим неагрессивным жидкостям, не вызывающим коррозии или разрушения материалов конструкции. В верхней части корпуса расположена непрозрачная горловина, вдоль оси которой установлена измерительная уровнемерная трубка из прозрачного материала, предназначенная для визуального контроля уровня жидкости. Трубка снабжена пластинчатой шкалой с нанесенными отметками вместимости, нормированными при температуре плюс 20 °С.

К средствам измерения данного типа относятся мерники с зав. номерами» 13-55153, 10-50891, 04-22197-01;

Мерники в зависимости от конструктивных особенностей имеют две серии. Мерник серия «J» (зав. № 13-55153) оснащен откидными запирающимися крышками из нержавеющей стали. Крышки закрывают горловину и защищают мерное стекло по всей длине от случайных ударов, а также закрывают заливную часть горловины. Данные крышки могут запираться на замок. Мерники серия «М» (зав. №№10-50891, 04-22197-01) имеют открытую горловину и не оснащаются защитным кожухом или крышкой.

Для контроля температуры жидкости на корпусе мерников вместимостью 94,6 дм3 предусмотрен термокарман для установки термометра или термодатчика. Мерник вместимостью 60 дм3 термокармана не имеет. В нижней части мерников размещены сливные патрубки с кранами ручного управления. Краны обеспечивают полный или контролируемый слив жидкости при выполнении метрологических операций, включая поверку, калибровку, и при техническом обслуживании.

Для точной установки мерников в горизонтальное положение предусмотрены три регулируемые по высоте опоры. Мерник серии «J» комплектуется тремя откидными ножками домкратного типа, размещенными на опорах. Мерники серии «М» комплектуются тремя опорными ножками с регулировкой путем закручивания и откручивания. Контроль горизонтальности осуществляется с помощью двух пузырьковых уровней, установленных в верхней части корпуса мерников.

Общий вид мерников представлен на рисунке 1.

а)                                        б)                           в)

Рисунок 1 - Общий вид мерников:

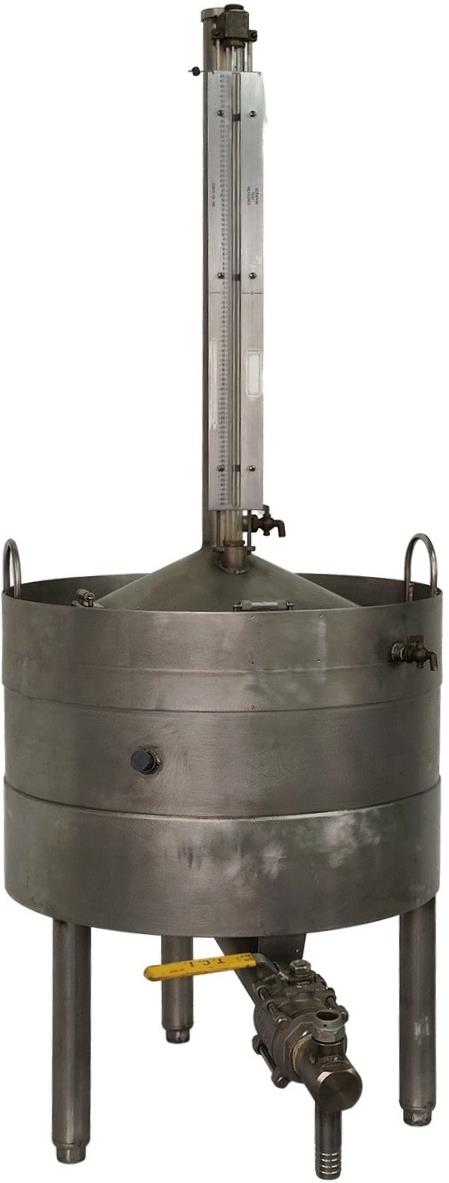

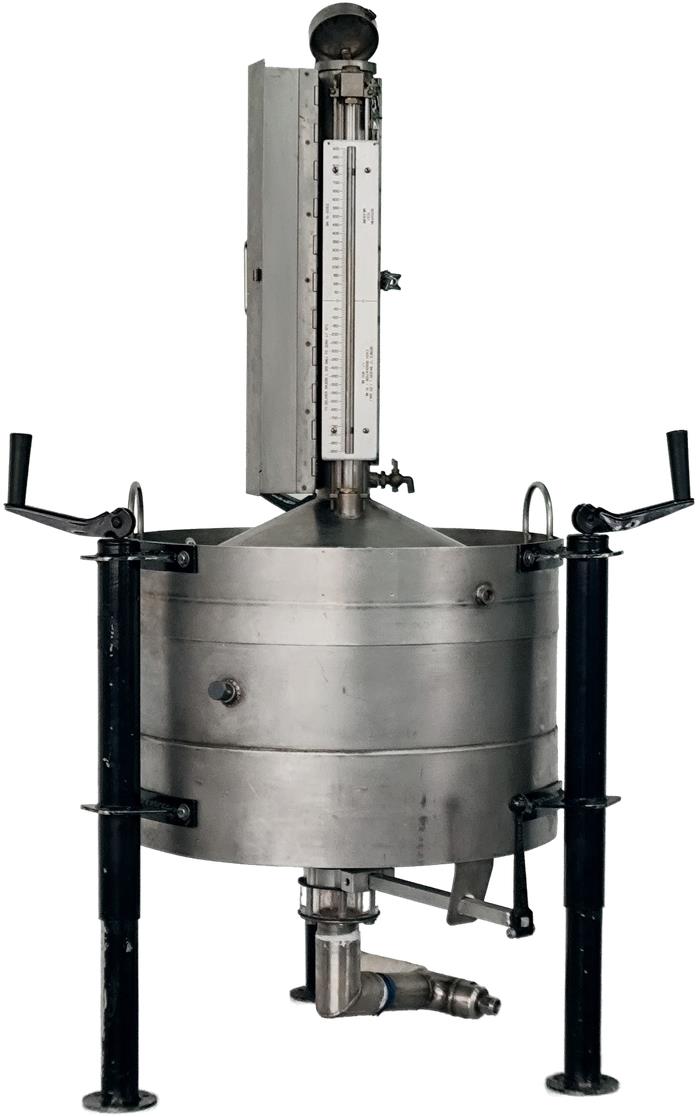

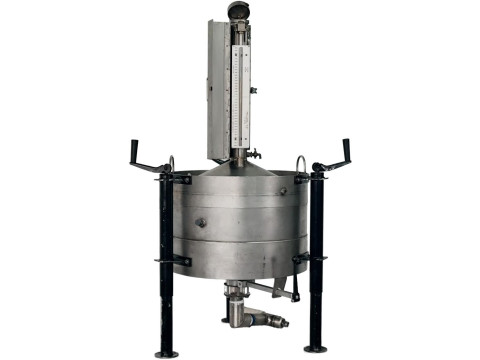

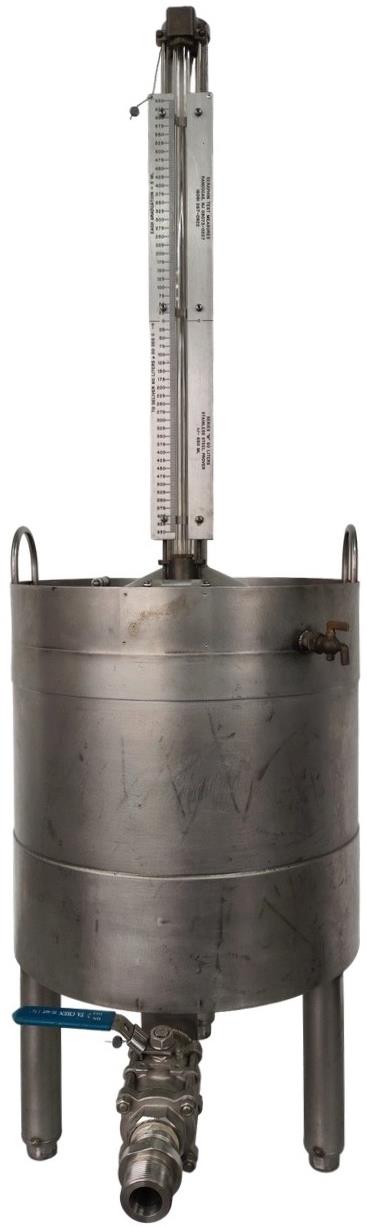

а) - мерник модификации серия «J» с вместимостью 94,6 дм3, б) - мерник модификации серия «М» с вместимостью 94,6 дм3, в) - мерник модификации серия «М» с вместимостью 60 дм3

Для исключения несанкционированного вмешательства в конструкцию мерника, способного повлиять на точность измерения объема жидкости, предусмотрены места для установки пломб. Пломбировке подлежат сливной кран и пластинчатая шкала. Пломбы на сливной кран и пластинчатую шкалу устанавливаются с использованием проволоки, пропущенной через технологические отверстия в конструкции. Для пломбирования применяются свинцовые или пластмассовые пломбы с нанесением знака поверки методом вдавливания (штамповки). Схемы пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунках 2, 3 и 4.

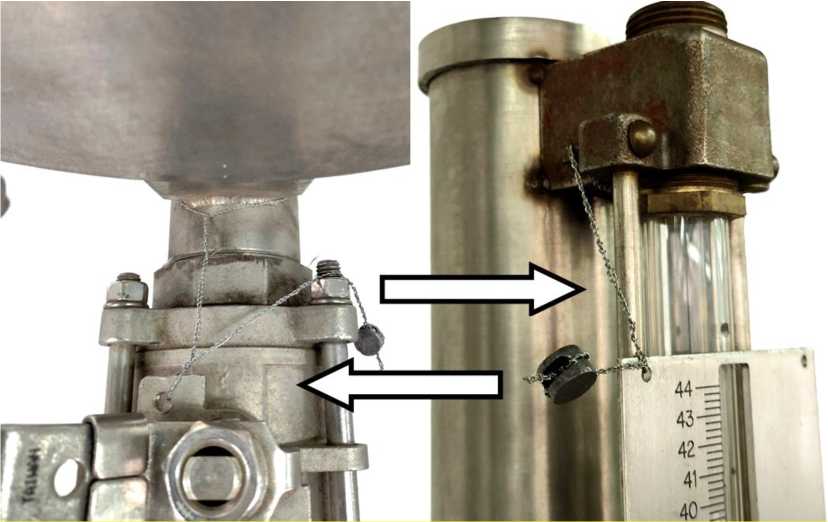

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки для мерника модификации серия «J» с вместимостью 94,6 дм3

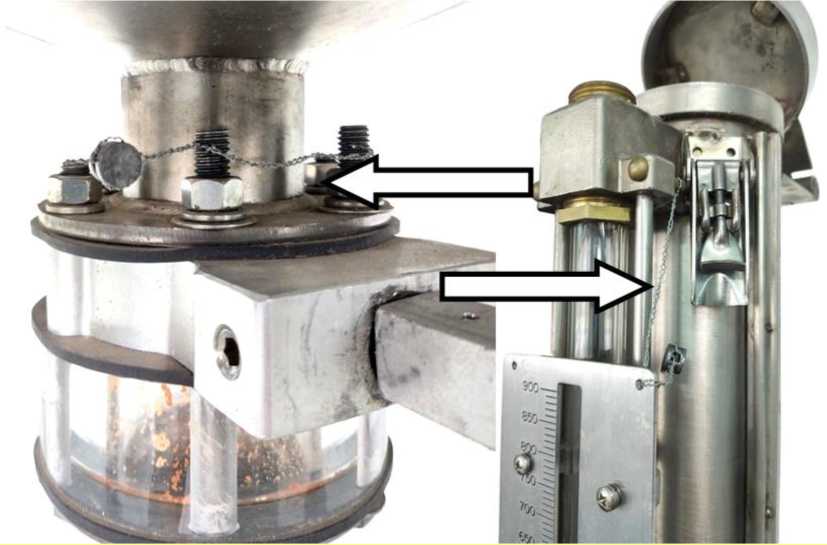

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки для мерника модификации серия «М» с вместимостью 94,6 дм3

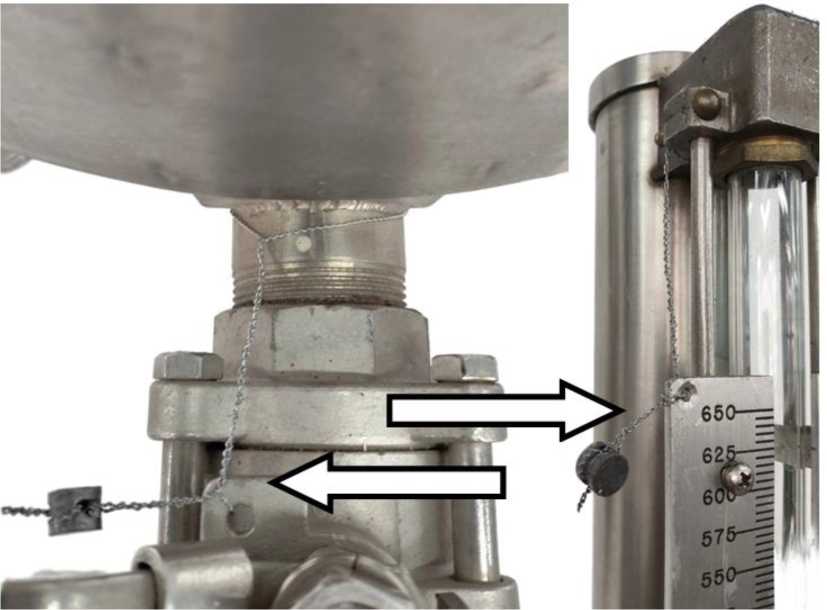

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки для мерника модификации серия «М» с вместимостью 60 дм3

Заводской номер, состоящий из арабских цифр, нанесен методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.

Мерник металлический эталонный 1-го разряда SERAPHIN Модификация: серия Вместимость мерника дм3

Заводской номер: Год выпуска: 2025

Коэф, объемного тепл, расширения: 0,0000477 °C1

Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера

Технические характеристики

аблица 1 - Метрологические характеристики

аблица 2 - Основные технические характеристики

аблица 3 - Показатели надежности

Знак утверждения типа

наносится методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника, а также по центру титульного листа паспорта типографским способом.

Комплектность

аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведена в разделах 6 «Подготовка к работе» и 7 «Порядок работы» паспорта на мерник.

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
