Полуприцеп-цистерна WILLING SANZ 42.4
| Номер в ГРСИ РФ: | 99286-26 |
|---|---|
| Производитель / заявитель: | Фирма "Kurt Willig GmbH & Co. KG", Германия |
|
99286-26: Описание типа
2026-99286-26.pdf
|
Скачать | 121.9 КБ |
Полуприцеп-цистерна WILLING SANZ 42.4 (далее - ППЦ) предназначена для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99286-26 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | WILLING SANZ 42.4 | ||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3221416b-4836-b5f6-bdf3-bea98d450191 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Kurt Willig GmbH & amp; Co. KG», ГЕРМАНИЯ, Borsigstraße 23, 94315 Straubing
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99286-26: Описание типа
2026-99286-26.pdf
|
Скачать | 121.9 КБ |
Описание типа
Назначение
Полуприцеп-цистерна WILLING SANZ 42.4 (далее - ППЦ) предназначена для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Описание
ППЦ представляет собой сварную емкость, имеющую в поперечном сечении цилиндрическую форму постоянного сечения, состоящую из обечайки и днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку, закрепленную на ППЦ при помощи алюминиевых заклепок.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна с заводским номером W09117334X1W20014.
Нанесение знака поверки на ППЦ не предусмотрено.
Общий вид ППЦ и место нанесения заводского номера приведен на рисунке 1.

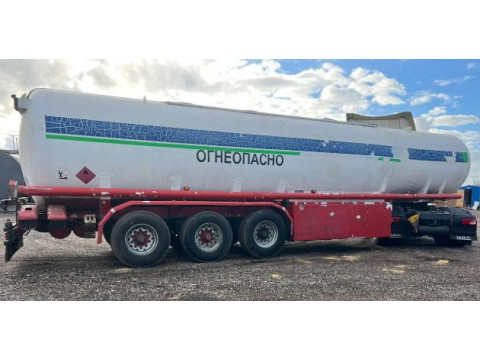

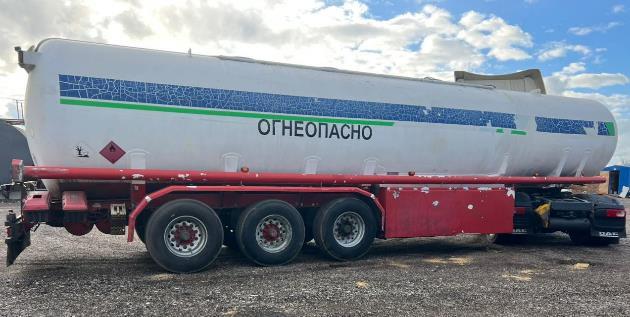

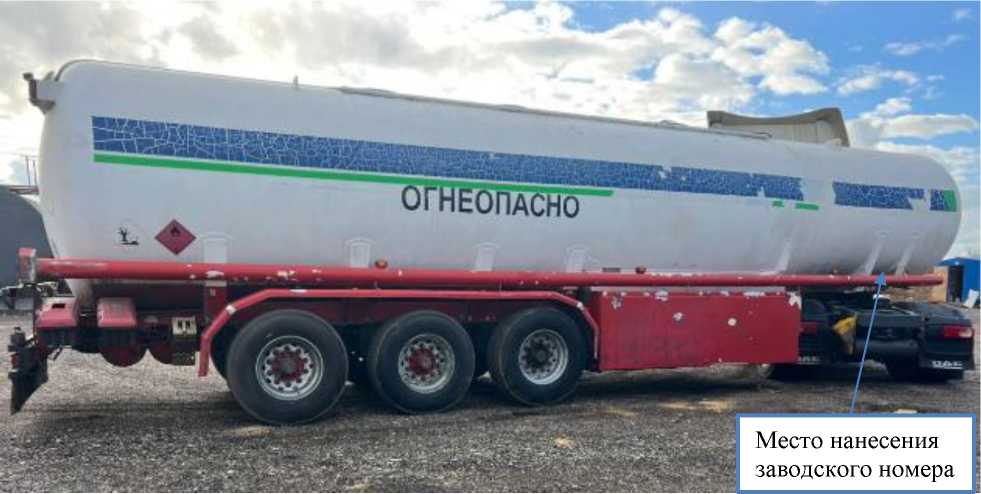

Рисунок 1 - Общий вид полуприцепа-цистерны WILLING SANZ 42.4 и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40000 |
|
Количество секций, шт. |
4 |
|
Номинальная вместимость секций, дм3 1 секция |
11650 |
|
2 секция |
8700 |
|
3 секция |
5500 |
|
4 секция |
14150 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -40 до +45 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
WILLING SANZ 42.4 |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 паспорта.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
