Аппаратура геодезическая спутниковая eSurvey
| Номер в ГРСИ РФ: | 99291-26 |
|---|---|
| Производитель / заявитель: | "Shanghai eSurvey GNSS Co., Ltd.", Китай |
Аппаратура геодезическая спутниковая eSurvey (далее - аппаратура) предназначена для определения координат, приращений координат и измерений длин базисных линий.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99291-26 | |||||||||||||||
| Действует | по 01.09.2031 | |||||||||||||||
| Наименование | Аппаратура геодезическая спутниковая | |||||||||||||||
| Модель | eSurvey | |||||||||||||||
| Модификации |
eBase 20 eRTK10 mini eRTK20 eRTK25 eRTK30 eRTK60 |
|||||||||||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d7cc50e5-188a-ee76-4329-6faef833a8cd | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shanghai eSurvey GNSS Co., Ltd., КИТАЙ, Floor 4, Building 3, No. 559, Zhuyuan Rd, Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-1173-2026 ГСИ. Аппаратура геодезическая спутниковая eSurvey. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99291-26: Описание типа
2026-99291-26.pdf
|
Скачать | 304.7 КБ | |
|
99291-26: Методика поверки
МП-1173-2026
2026-mp99291-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая eSurvey (далее - аппаратура) предназначена для определения координат, приращений координат и измерений длин базисных линий.
Описание
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. На корпусе аппаратуры расположены панель с кнопкой управления и индикаторами статуса работы. Аппаратура оснащена встроенным радио модемом, подключение осуществляется через разъём TNC в нижней части корпуса. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи, заряд которой осуществляется с помощью внешнего адаптера питания через разъем Type-C приемника. (за исключением модификации eRTK60, электропитание которой осуществляется от заменяемых аккумуляторных батарей). Разъем Type-C так же применяется для передачи данных. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.
Управление аппаратурой осуществляется с помощью полевого контроллера или через web-интерфейс приёмника. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2, L3; GPS: L1C/A, L1C, L2C, L2P(Y), L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5; NavIC: L5; SBAS: WAAS, GAGAN, MSAS, EGNOS, SDCM, BDS.
Аппаратура является многочастотным и многосистемным приемником.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая eSurvey модификаций eBase 20, eRTK10 mini, eRTK20, eRTK25, eRTK30, eRTK60, отличающиеся техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, в процессе эксплуатации внешних механических регулировок не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
а) б)
г)
в)
е)
wwwesurvey-gnss.com
Shanghai, China
input :12V ss1.5A

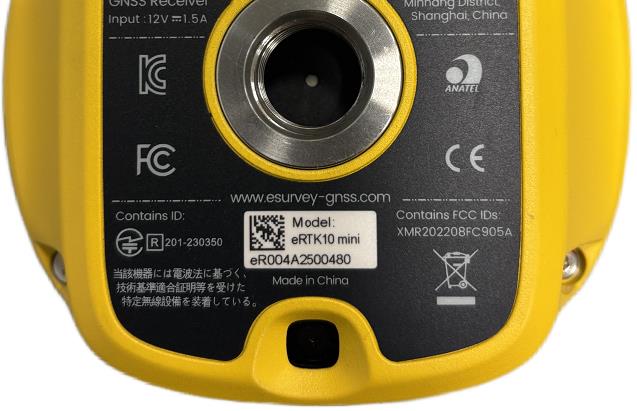

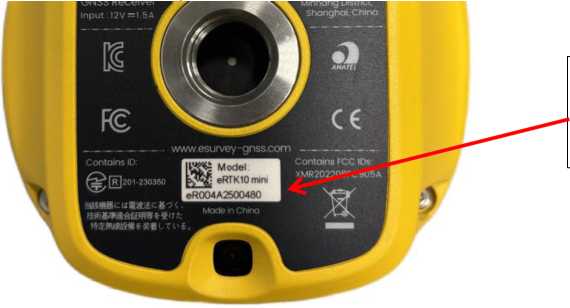

Место нанесения маркировочной наклейки с заводским номером средства измерений
ж)

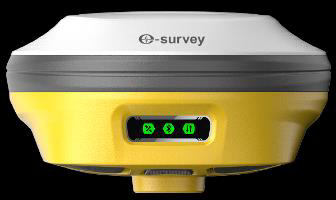

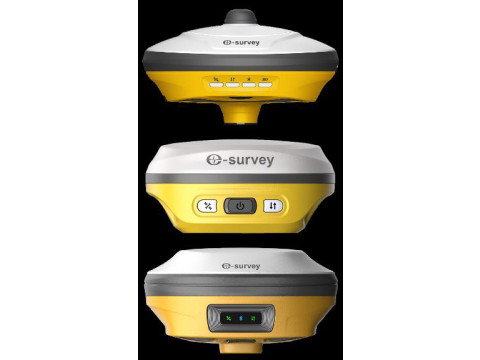

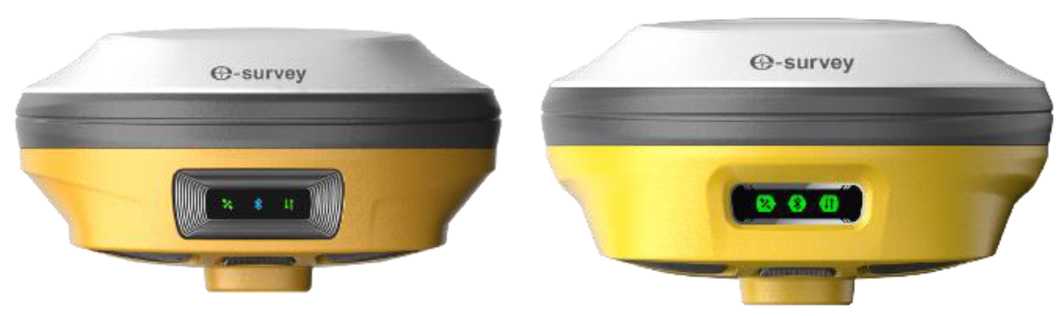

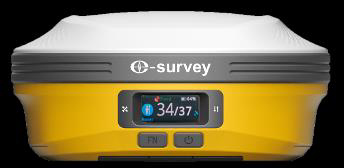

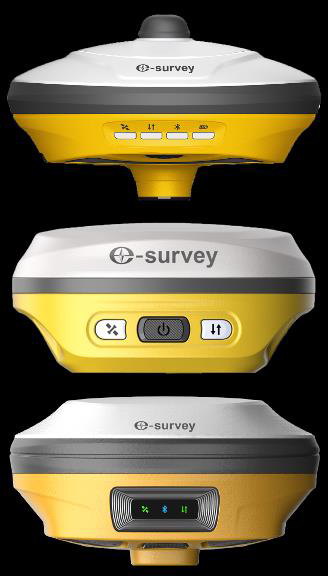

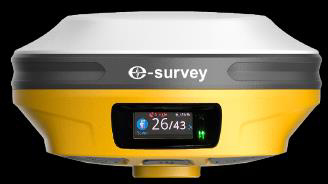

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой eSurvey модификаций:
а) eBase 20; б) eRTK10 mini; в) eRTK20; г) eRTK25; д) eRTK30; е) eRTK60; ж) место нанесения
заводского номера
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения SurPad, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
С помощью программного обеспечения GEOSolution, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
SurPad |
GEOSolution |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 0.24.220818 |
не ниже v4.2.250707.112958 |
не ниже 1.191204.160510 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*: - «Статика», «Быстрая статика» мм: - в плане - по высоте |
±2-(2,5+0,5-10-6-L) ±2-(5,0+0,5-10-6-L) |
|
- «Кинематика в реальном времени (RTK)» **, мм: - в плане - по высоте |
±2-(8,0+1,0-10-6-L) ±2-(10,0+1,0-10-6-L) |
|
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры***, мм: - в плане - по высоте |
±2<10+1-10-6-L+0,7-a) ±2<15+1-10-6-L+0,7-a) |
|
- «Дифференциальные кодовые измерения» , мм: - в плане - по высоте |
±2-(400) ±2-(800) |
|
Границы допускаемой абсолютной погрешности определения координат в режиме «Автономный» *, мм: - в плане - по высоте |
±6000 ±6000 |
|
Среднее квадратическое отклонение измерений длин базисов в режимах: - «Статика», «Быстрая статика» мм: - в плане - по высоте |
2,5+0,5-10-6-L 5,0+0,5-10-6-L |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- «Кинематика в реальном времени (RTK)» , мм: - в плане - по высоте |
8,0+1,0-10-6-L 10,0+1,0-10<L |
|
- «Кинематика в реальном времени (RTK)» ** с учётом наклона аппаратуры***, мм: - в плане - по высоте |
10+1,0- 10-6-L+0,7-a 15+1,0-10-6-L+0,7-a |
|
- «Дифференциальные кодовые измерения» **, мм: - в плане - по высоте |
400 800 |
|
* При доверительной вероятности 0,95 * * При работе аппаратуры в режимах «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры * ** Кроме модификаций eBase 20 а - угол наклона аппаратуры в градусах (не более 60 градусов) L - измеряемая длина в мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
eBase 20 |
eRTK10 mini |
eRTK20 |
eRTK25 |
eRTK30 |
eRTK60 |
|
Количество каналов |
1408 | |||||
|
Габаритные размеры (Диаметр Высота), мм, не более |
152x92 |
98x46 |
136x74 |
136x74 |
136x74 |
136x75 |
|
Масса, кг, не более |
0,85 |
0,38 |
0,89 |
0,895 |
0,903 |
0,931 |
|
Напряжение источника питания постоянного тока, В - внешнего - внутреннего |
от 9 до 28 3,6 |
12 3,6 |
от 9 до 28 3,6 |
12 3,6 |
12 3,6 |
от 9 до 28 7,26 |
|
Диапазон рабочих температур, °С |
от -30 до +65 |
от -30 до +60 |
от -30 до +65 |
от -30 до +70 |
от -30 до +65 |
от -30 до +65 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая eSurvey |
_ |
1 шт. |
|
Кабель USB Type-C |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Антенна радио модема |
_ |
1 шт. |
|
Контроллер * |
_ |
1 шт. |
|
Программное обеспечение * |
SurPad |
1 шт. |
|
Программное обеспечение * |
GEOSolution |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
*по заказу потребителя | ||
Сведения о методах измерений
приведены в разделах: 3 «Веб-интерфейс» и 4 «Основные операции» документа «Аппаратура геодезическая спутниковая eSurvey. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;
Стандарт предприятия Shanghai eSurvey GNSS Co., Ltd., Китай.
