Система измерения спектра
| Номер в ГРСИ РФ: | 99294-26 |
|---|---|
| Производитель / заявитель: | ООО «НПП «Инжект», г. Саратов |
Система измерения спектра (далее - СИС) предназначена для измерений длины волны и регистрации оптических спектров в спектральном диапазоне от 735 до 996 нм.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99294-26 | ||||||
| Наименование | Система измерения спектра | ||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f8bdf87a-1f26-ffb5-b758-6b5ebd08bcf8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП «Инжект», РОССИЯ, 410033, Саратовская обл., г. Саратов, ул. Элмашевская, влд. 3А, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 013.М4-26 ГСИ. Система измерения спектра. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99294-26: Описание типа
2026-99294-26.pdf
Файл устарел
|
Скачать | 125 КБ | |
|
99294-26: Методика поверки
МП 013.М4-26
2026-mp99294-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
99294-26: Описание типа
2026-99294-26-1.pdf
|
Скачать | 125 КБ | |
|
99294-26: Методика поверки
МП 013.М4-26
2026-mp99294-26-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Система измерения спектра (далее - СИС) предназначена для измерений длины волны и регистрации оптических спектров в спектральном диапазоне от 735 до 996 нм.
Описание
Принцип действия СИС основан на преобразовании излучения от источника света в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет спектра излучения.
СИС состоит из спектрографа, ртутно-аргонового источника излучения HG-2, аргонового источника излучения AR-2. Для передачи излучения в спектрограф используется кварцевый оптоволоконный многомодовый кабель.
Управление СИС осуществляется с помощью программного обеспечения (далее - ПО) Spectral Page. ПО установлено на персональный компьютер. Подключение к компьютеру производится через USB-порт с помощью USB кабеля, результаты измерений выводятся на монитор компьютера.
Питание СИС осуществляется от компьютера через USB-порт.
Заводской номер, состоящий из одной арабской цифры, нанесен методом гравировки на маркировочную табличку, расположенную на корпусе спектрографа.
К средству измерений данного типа относится система измерения спектра с заводским № 1.

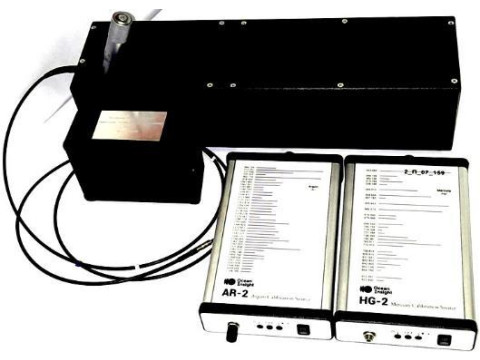

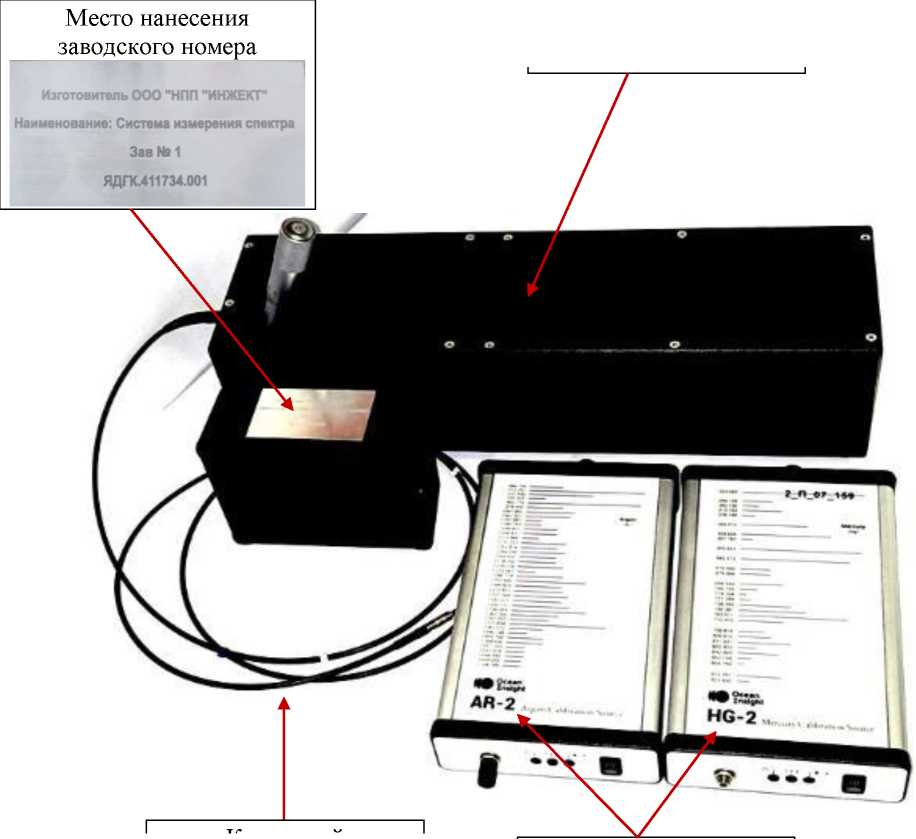

Общий вид СИС представлен на рисунке 1.
Пломбирование СИС не предусмотрено.
Знак поверки на СИС не наносится.
Спектрограф
Кварцевый оптоволоконный многомодовый кабель
Источники излучения AR-2 и HG-2
Рисунок 1 - Общий вид СИС
Программное обеспечение
Для управления работой СИС (настройки режимов измерений, отображения и сохранения результатов измерений) и анализа полученных данных используется ПО Spectral Page.
ПО записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к ПО исключён наличием логина и пароля.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spectral Page |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.3.1.8 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины волны, нм |
от 735 до 996 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
± 0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Фокусное расстояние, мм |
300 |
|
Дифракционная решетка, штр/мм |
1800 |
|
Спектральное разрешение, нм |
0,02 |
|
Габаритные размеры спектрографа, мм, не более: - длина |
400 |
|
- ширина |
180 |
|
- высота |
190 |
|
Масса спектрографа, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, % |
от 45 до 75 |
|
- атмосферное давление, кПа |
от 96 до 104 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерения спектра в составе: | ||
|
- Спектрограф |
_ |
1 шт. |
|
- Ртутно-аргоновый источник излучения |
HG-2 |
1 шт. |
|
- Аргоновый источник излучения |
AR-2 |
1 шт. |
|
- Кварцевый оптоволоконный многомодовый кабель |
ЯДГК.676859.008 |
1 шт. |
|
- USB-кабель |
_ |
1 шт. |
|
Руководство по эксплуатации |
ЯДГК.411734.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе ЯДГК.411734.001РЭ «Система измерения спектра. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
