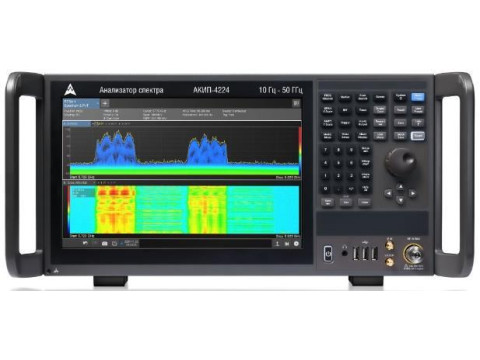

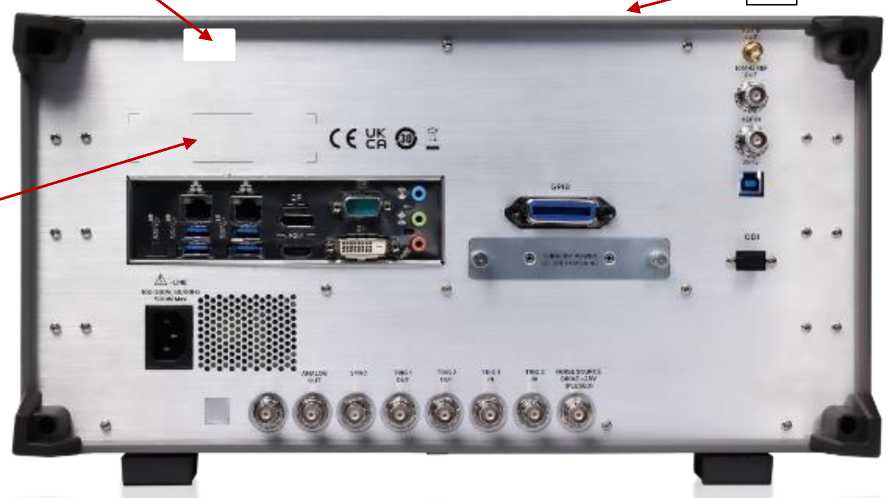

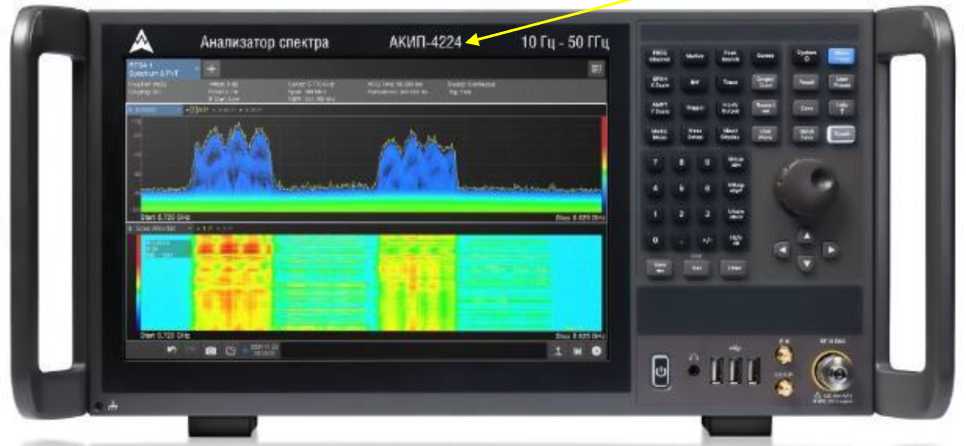

Анализаторы спектра АКИП-4224

Опция

Функциональное назначение

SSA6000-P8

Программная опция встроенного малошумящего предусилителя от 100 кГц до 50 ГГц

SSA6000-B40

Программная опция расширения полосы анализа до 40 МГ ц

SSA6000-B1A

Программная опция расширения полосы анализа до 100 МГц

SSA6000-B2A

Программная опция расширения полосы анализа до 200 МГц

SSA6000-B4A

Программная опция расширения полосы анализа до 400 МГц

SSA6000-B1G

Программная опция расширения полосы анализа до 1200 МГц

SSA6000-MPB

Аппаратная опция обхода преселектора

SSA6000-IFO

Аппаратная опция, второй выход промежуточной частоты (ПЧ)

SSA6000-AIF

Аппаратная опция, выход промежуточной частоты (ПЧ)

SSA6000-ANO

Аппаратная опция, аналоговый выход

SSA6000-EXM

Аппаратная опция, порты для подключения внешнего смесителя

SSA6000-GPIB

Аппаратная опция, интерфейс дистанционного управления GPIB

SSA6000-LNP

Аппаратная опция, тракт с низким уровнем шумов

SSA6000-HPF

Аппаратная опция, тракт для обеспечения измерений параметров гармоник

Опция

Функциональное назначение

SSA6000-NFE

Аппаратная опция, обеспечение снижения уровня собственных шумов

SSA6000-AMK

Программная опция, расширенные измерительные возможности

SSA6000-RTA1

Программная опция, анализ спектра в реальном времени

SSA6000-AMA

Программная опция анализа параметров модуляции АМ, ЧМ, ФМ

SSA6000-DMA

Программная опция анализа параметров цифровых модуляций: АМн, ЧМн, ФМн, QAM

SSA6000-VSAA1

Программное обеспечение SigVSA для анализа сигналов и удаленного подключения

SSA6000-VSAO1

Программная опция, анализ и демодуляция сигнала OFDM

SSA6000-VSAS1

Программная опция, анализ сигнала DVB-S/S-X

SSA6000-VSAU1

Программная опция, анализ сигналов HRP-UWB в рамках стандартов IEEE 802.15.4 a/z

SSA6000-VSAN1

Программная опция, анализ и демодуляция сигнала 5G NR

SSA6000-VSAN2

Программная опция, анализ и демодуляция сигнала NR-NTN

SSA6000-VSAL1

Программная опция, анализ и демодуляция сигнала LTE/LTE-A FDD

SSA6000-VSAL2

Программная опция, анализ и демодуляция сигнала LTE/LTE-A TDD

SSA6000-VSAG1

Программная опция, анализ и демодуляция сигналов GSM/EDGE

SSA6000-VSAG2

Программная опция, анализ и демодуляция сигналов WCDMA/HSPA

SSA6000-VSAW1

Программная опция, анализ и демодуляция сигналов IEEE 802.11 b/g/a/n/ac/ax и других

SSA6000-VSAW2

Программная опция, анализ и демодуляция сигналов IEEE 802.11 be и других

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.0.1.1.01)

Примечания:

1) - номер версии определяется значениями полей «Uboot-OS» и «Main Firmware», допускаются любые дополнительные буквенно-цифровые обозначения.

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

от 10 до 50^ 109

Диапазоны установки полосы обзора (fю)

нулевой;

от 10 Гц до верхней границы диапазона рабочих частот

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора (60)

±5П0-8

Максимальное разрешение по частоте в режиме частотомера, Гц

1

Разрешение по частоте в режиме измерения маркером (км), Гц

f™/(N-1)

Пределы допускаемой абсолютной погрешности измерений частоты (f) встроенным частотомером, Гц

±(60-f+1)

Пределы допускаемой абсолютной погрешности измерений частоты маркером (fИм), Гц

±(60 •f изм+0,001f по + +0,05-fj^G^-ky)

Полоса анализа, МГц стандартно опция SSA6000-B40 опция SSA6000-B1A опция SSA6000-B2B опция SSA6000-B4A опция SSA6000-B1G

10

40 200 400 1200

Диапазон установки скорости развертки, с - при нулевой полосе обзора

- при полосе обзора более 10 Гц

от 1M0-6 до 16-103 от 1 •10-6 до 16М03

Диапазон установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 1 до 10-106

Номинальные значения установки полос пропускания фильтров ПЧ по уровню -3 дБ, МГц

от 1М0-6 до 31); 4; 5; 6; 8; 10

Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров ПЧ по уровню -3 дБ для fш, Гц от 1 до 500 Гц включ.

св. 500 Гц до 10 МГц включ.

±(0,03-fпп+0,1) ±0,03; fпп

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

5

Полоса пропускания фильтров электромагнитной совместимости (EMI CISPR) по уровню -6 дБ, Гц

200; 9-103; 1,2М05; 1-106

1

2

Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI CISPR по уровню -6 дБ для fш, Гц от 1 до 500 Гц включ.

св. 500 Гц до 10 МГц включ.

±(0,03-fпп+0,1) ±0,03-fпп

Пределы допускаемой абсолютной погрешности измерений уровня относительно 300 кГц, при изменении полосы пропускания (fш), дБ

fш от 1 Гц до 510 кГц включ.

fпп=1 МГц

fпп=2 МГц

f,,, 3 МГц

fпп=5,1 МГц

fпп=10 МГц

±0,04 ±0,04 ±0,05 ±0,1 ±0,3 ±0,3

Пределы допускаемой абсолютной погрешности установки опорного уровня в диапазоне от -60 до -10 дБ2), дБ

±0,2

Нелинейность шкалы относительно уровня -10 дБ2), при значениях входного сигнала от -60 до -10 дБ2), дБ

±0,1

Диапазон установки аттенюатора, дБ

от 0 до 70

Дискретность установки аттенюатора, дБ

2

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц с выключенным/ включенным предусилителем (внутренний аттенюатор 10 дБ), дБ, не более от 10 Гц до 100 кГц включ. св. 100 кГц до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 МГц до 3,65 ГГц включ.

св. 3,65 до 7,65 ГГц включ.

св. 7,65 до 12,45 ГГц включ.

св. 12,45 до 20,05 ГГц включ.

св. 20,05 до 26,5 ГГц включ.

св. 26,5 до 31,7 ГГц включ.

св. 31,7 до 38,1 ГГц включ.

св. 38,1 до 44,5 ГГц включ.

св. 44,5 до 50 ГГц

±0,60/±0,60/±0,75 ±0,45/±0,75 ±0,45/±0,75 ±1,70/±2,00 ±2,00/±2,30 ±2,00/±2,50 ±2,50/±3,50 ±2,50/±3,50 ±3,20/±4,10 ±3,20/±4,10 ±3,20/±4,10

Пределы допускаемой абсолютной погрешности измерений уровня мощности на частоте 50 МГц из-за переключения аттенюатора относительно опорного значения 10 дБ, дБ2), при значениях аттенюатора: от 0 до 50 дБ от 60 до 70 дБ

±0,15 ±0,2

Пределы допускаемой абсолютной погрешности измерений уровня мощности относительно опорного уровня -20 дБ2), дБ2) с выключенным предусилителем с включенным предусилителем

±0,24

±0,36

1

2

Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ, ПЧ=1 Гц), в полосе частот, дБ2), не более

от 10 до 40 Гц включ.

св. 40 Гц до 1 кГц включ.

св. 1 до 9 кГц включ.

св. 9 до 100 кГц включ.

св. 100 кГц до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 450 МГц включ.

св. 450 МГц до 1,25 ГГц включ.

св. 1,25 до 2,85 ГГц включ.

св. 2,85 до 3,65 ГГц включ.

св. 3,65 до 4,45 ГГц включ.

св. 4,45 до 5,25 ГГц включ.

св. 5,25 до 6,05 ГГц включ.

св. 6,05 до 7,65 ГГц включ.

св. 7,65 до 9,25 ГГц включ.

св. 9,25 до 10,85 ГГц включ.

св. 10,85 до 13,6 ГГц включ.

св. 13,6 до 15,65 ГГц включ.

св. 15,65 до 18,85 ГГц включ.

св. 18,85 до 20,05 ГГц включ.

св. 20,05 до 22,05 ГГц включ.

св. 22,05 до 26,5 ГГц включ.

св. 26,5 до 31,7 ГГц включ.

св. 31,7 до 38,1 ГГц включ.

св. 38,1 до 44,5 ГГц включ.

св. 44,5 до 50 ГГц

-110/

-120/

-130/

-130/

-110/-152

-146/-160

-146/-161

-148/-163

-146/-161

-145/-160

-143/-161

-143/-161

-143/-161

-143/-161

-140/-160

-142/-160

-143/-160

-142/-160

-142/-159

-142/-159

-140/-155

-138/-155

-137/-153

-134/-150

-132/-148

-125/-142

Спектральная плотность фазовых шумов на опорной частоте 640 МГц в полосе пропускания 1 Гц, дБ, не более4)

Частота несущей

Отстройка от несущей частоты

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

640 МГц

-111

-129

-138

-140

-144

Уровень помех, обусловленных гармоническими искажениями 2-го порядка (диапазон частот св. 45 МГц, уровень мощности на смесителе -15 дБ2), предусилитель выключен), дБ3), не менее от 45 МГц до 6 ГГц

от 14 до 22 ГГц

-90

-80

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения 3-го порядка (TOI) (диапазон частот св. 100 МГц, уровень мощности на смесителе -20 дБ2), предусилитель выключен), дБ2), не менее

+17

Уровень помех, обусловленных остаточными комбинационными частотами от 200 кГц до 7,65 ГГц (согласованная нагрузка 50 Ом, аттенюатор 0 дБ), дБ, не более

-100

Остаточное среднеквадратическое значение векторной ошибки модуляции (модуляция QPSK, частота несущей 1 ГГц, скорость передачи данных до 5 МГц), %, не более

0,6

1

2

Анализ аналоговой модуляции (опция)

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01’Кам+0,1)

Диапазон измерений девиации частоты (Af при частотной модуляции, Гц

от 5 до 1-107

Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 30 Гц до 1 МГц, Гц

±(0,01-Af+5)

Диапазон измерений коэффициента фазы при фазовой модуляции, рад

от 0,001 до 1280

Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц, рад

±(0,01-ф+0,001)

Примечания:

1) - значения из ряда 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1;

2) - дБ относительно 1 мВт;

3) - дБ относительно уровня несущей;

4) - для расчета спектральной плотности мощности фазовых шумов на несущих частотах, отличных от 640 МГц, нужно использовать формулу

20-log(fH/640 МГц),

где Гн - значение частоты несущей, на которой выполняется измерение фазового шума.

Полученное значение необходимо просуммировать со значением фазового шума на несущей 640 МГц. Формула справедлива при условии, что частота отстройки для fn та же, что и для 640 МГц; N - выбранное число точек развертки;

f - частота входного сигнала, Гц;

fш - полоса пропускания, Гц.

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более

250

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Масса, кг, не более

22,5

Габаритные размеры (ширинахвысотахглубина), мм, не более

426x226x469

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +50

75

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество, шт.

Анализатор

АКИП-4224

1

Сетевой шнур питания

-

1

Руководство по эксплуатации (CD-диск)

-

1
