Спектрофотометры Cary 5000
| Номер в ГРСИ РФ: | 99297-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Спектрофотометры Cary 5000 (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99297-26 | |||||||||
| Наименование | Спектрофотометры | |||||||||
| Модель | Cary 5000 | |||||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 13d62330-e93c-a1b9-78af-198af9499bd4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: Agilent Technologies Bayan Lepas Free, МАЛАЙЗИЯ, Industrial Zone-Phase 3 11900, Penang; Agilent Technologies Australia (M) Pty Ltd, АВСТРАЛИЯ, 679 Springvale Road, Mulgrave, Victoria 3170
Поверка
| Методика поверки / информация о поверке |
РТ-МП-933-448-2026 ГСИ. Спектрофотометры Cary 5000. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99297-26: Описание типа
2026-99297-26.pdf
|
Скачать | 140.5 КБ | |
|
99297-26: Методика поверки
РТ-МП-933-448-2026
2026-mp99297-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Спектрофотометры Cary 5000 (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Описание
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Спектрофотометры управляются от внешнего управляющего компьютера.
Принцип работы спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Оптическая схема спектрофотометров - двухлучевая с опорным лучом. Опорный луч, как и измерительный, проходит через кюветное отделение, но в отличие от измерительного, попадает на детектор, не проходя через сам исследуемый образец. Разделение луча на опорный и измерительный осуществляется с помощью вращающегося механизма прерывания луча, который при необходимости может перевести прибор в однолучевой режим. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
К данному типу средства измерений относятся спектрофотометры с серийными номерами MY2621CD05 и MY2621CD07.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесен типографским способом на индивидуальную этикетку, расположенную на задней части корпуса спектрофотометра.

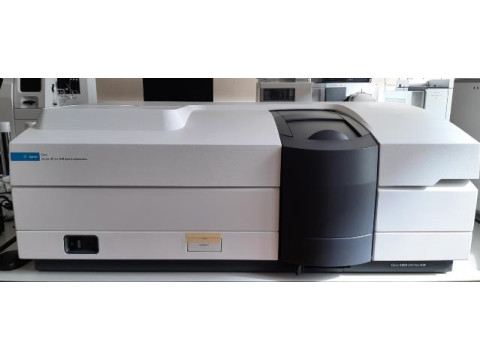

Общий вид спектрофотометров и индивидуальной этикетки представлен на рисунках 1 - 2.
Пломбирование спектрофотометров не предусмотрено.

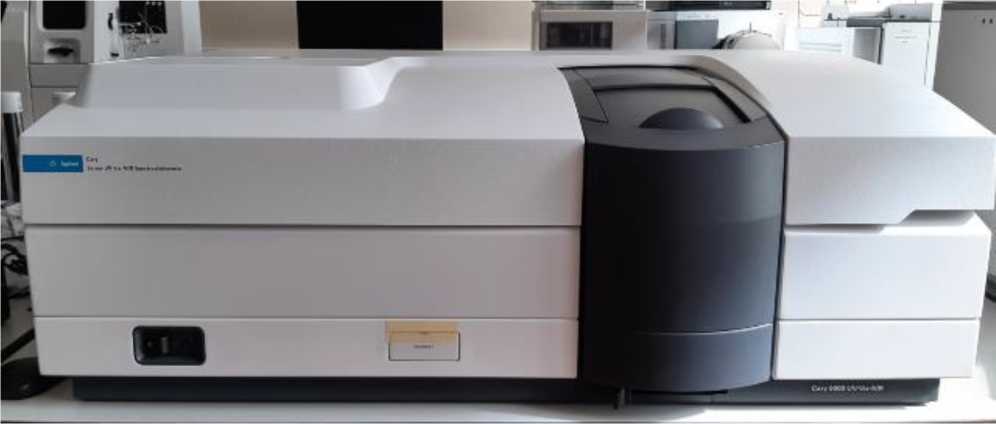

Рисунок 1 - Общий вид средства измерений

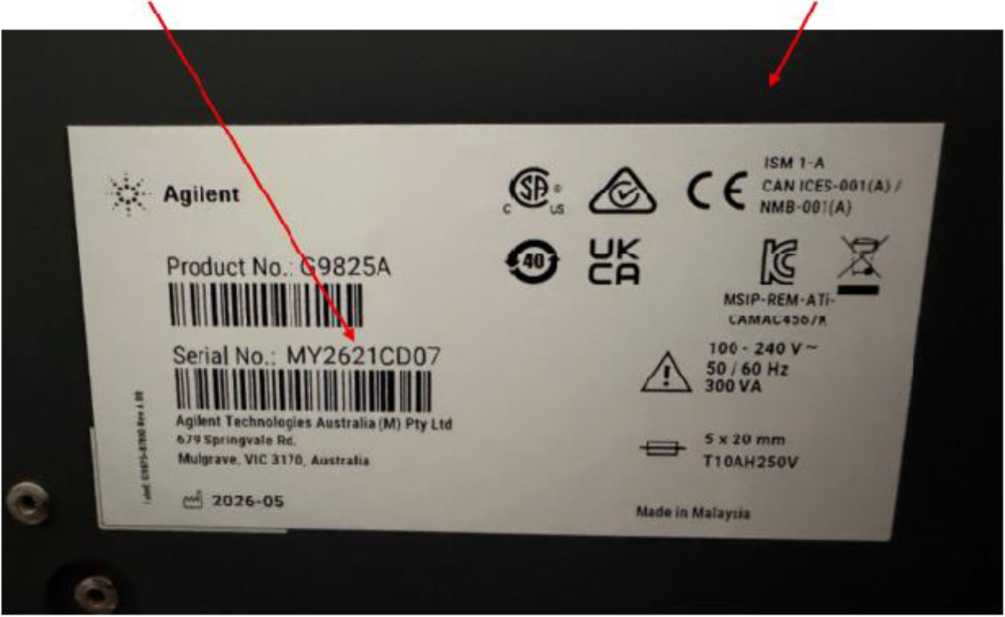

Место нанесения серийного номера Место нанесения знака утверждения типа
Рисунок 2 - Вид индивидуальной этикетки
Программное обеспечение
Программное обеспечение (далее - ПО) спектрофотометров является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО спектрофотометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Cary WinUV |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.6.0.1649 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКНП, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, % |
±1 |
|
Спектральный диапазон, нм |
от 175 до 3300 |
|
Пределы допускаемой абсолютной погрешности установки длин волн в диапазоне от 200 до 2500 нм, нм |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, не более |
0,05 |
|
Габаритные размеры, мм, не более: - высота |
380 |
|
- длина |
1020 |
|
- ширина |
710 |
|
Масса, кг, не более |
91 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
Знак утверждения типа
наносится в виде наклейки на заднюю часть корпуса спектрофотометра и на верхнюю часть титульного листа паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Cary 5000 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Диск с ПО |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 («Установка») Руководства по эксплуатации «Спектрофотометры Cary 5000».
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
