Системы оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализаторы ЭДА (далее по тексту - Анализаторы) предназначены для измерения постоянного электрического напряжения, внутреннего электрического сопротивления тестируемых аккумуляторов, аккумуляторных батарей, измерения температуры электролита и оперативной диагностики (экспресс-оценки) состояния свинцово-кислотных аккумуляторов, аккумуляторных батарей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99299-26 | |||||||||
| Действует | по 02.09.2031 | |||||||||
| Наименование | Системы оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей | |||||||||
| Модель | Анализаторы ЭДА | |||||||||
| Модификации |
КПП-Pb-2В-1500Ач КПП-Pb-12В-300Ач |
|||||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6ac43931-0813-4f24-8eb6-4cc62906bbd5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «АК Бустер», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. АЮ, помещ. № 313
Поверка
| Методика поверки / информация о поверке |
МП 432-219-2026 ГСИ. Системы оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализаторы ЭДА. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99299-26: Описание типа
2026-99299-26.pdf
|
Скачать | 289.2 КБ | |
|
99299-26: Методика поверки
МП 432-219-2026
2026-mp99299-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Системы оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализаторы ЭДА (далее по тексту - Анализаторы) предназначены для измерения постоянного электрического напряжения, внутреннего электрического сопротивления тестируемых аккумуляторов, аккумуляторных батарей, измерения температуры электролита и оперативной диагностики (экспресс-оценки) состояния свинцово-кислотных аккумуляторов, аккумуляторных батарей.
Описание
К настоящему типу средств измерений относятся Анализаторы следующих модификаций: КПП-РЬ-2В-1500Ач и КПП-РЬ-12В-300Ач, которые отличаются друг от друга диапазонами измерений.
Анализаторы представляют собой портативные переносные устройства с жидкокристаллическим сенсорным экраном и выполнены в виде моноблока в пластиковом корпусе.
Принцип действия Анализаторов основан на преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом экране.
На передней панели расположен дисплей и кнопки управления. Разъемы для измерения напряжения и сопротивления расположены на задней панели корпуса. Измерения осуществляются при помощи измерительных кабелей с клещевыми зажимами или измерительными щупами, которые подсоединяются к выводам аккумулятора, аккумуляторной батареи. Термодатчик для измерения температуры встроен в клещевой зажим и щуп измерительного кабеля.
Внутренняя память Анализаторов служит для хранения модулей и файлов операционной системы, файлов ПО Анализаторов, данных тестирования аккумуляторов. Также имеется внешний подключаемый USB-накопитель, позволяющий выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Заводские номера Анализаторов в цифровом формате, обеспечивающие идентификацию, отображаются на жидкокристаллическом экране при включении Анализаторов, а также указаны на маркировочных этикетках типографским методом, которые располагаются на лицевой поверхности корпуса Анализаторов. На маркировочных этикетках указываются знак утверждения типа, обозначение и товарный знак предприятия-изготовителя, заводской номер, месяц и год изготовления, страна изготовления, единый знак обращения продукции на рынке ЕАЭС, информация об основных технических характеристиках, тестируемых аккумуляторов, батарей и условные обозначения, используемые при тестировании аккумуляторов, батарей. Нанесение знака поверки на корпус Анализаторов не предусмотрено.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на задней поверхности корпуса на винт крепления ставится мастичная пломба предприятия-изготовителя.

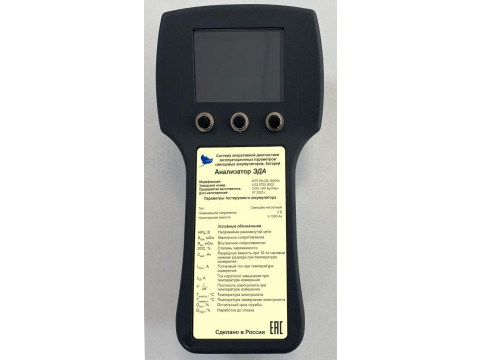

Общий вид Анализаторов с указанием мест нанесения знака утверждения типа, заводского номера и мастичной пломбы предприятия-изготовителя.
Место нанесения заводского номера
Место для нанесения мастичной пломбы
Место нанесения знака утверждения типа
а) КПП-РЬ-2В-1500Ач
б) КПП-РЬ-12В-300Ач
в) задняя панель
Рисунок 1 - Общий вид Анализаторов с указанием мест нанесения знака утверждения типа, заводского номера и мастичной пломбы предприятия-изготовителя
