Толщиномеры-гребенки ТГ
| Номер в ГРСИ РФ: | 99307-26 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО «НПП ТРИАТЕСТ», г. Подольск |
Толщиномеры-гребенки ТГ (далее по тексту - толщиномеры) предназначены для измерений толщины неотвердевшего слоя лакокрасочных покрытий на поверхностях различного профиля.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99307-26 | ||||||||||||
| Действует | по 02.09.2031 | ||||||||||||
| Наименование | Толщиномеры-гребенки | ||||||||||||
| Модель | ТГ | ||||||||||||
| Модификации |
ТГ-1 ТГ-2 ТГ-3 |
||||||||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 117cd56e-ffe6-be21-451d-27ab5756f12b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПП ТРИАТЕСТ», РОССИЯ, 142117, Московская обл., г. о. Подольск, г. Подольск, ул. Кирова, д. 62А, офис 102
Поверка
| Методика поверки / информация о поверке |
А3И-003-2026-МП ГСИ. Толщиномеры-гребенки ТГ. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99307-26: Описание типа
2026-99307-26.pdf
|
Скачать | 184.9 КБ | |
|
99307-26: Методика поверки
А3И-003-2026-МП
2026-mp99307-26.pdf
|
Скачать | 1013.9 КБ |
Описание типа
Назначение
Толщиномеры-гребенки ТГ (далее по тексту - толщиномеры) предназначены для измерений толщины неотвердевшего слоя лакокрасочных покрытий на поверхностях различного профиля.
Описание
Принцип действия толщиномеров основан на определении толщины неотвердевшего слоя лакокрасочного покрытия путем контроля окрашивания зубьев после установки прибора на поверхность, с неевшим лакокрасочным покрытием. За толщину покрытия принимается величина находящаяся между значениями, указанными на паре окрашенного и неокрашенного зубьев.
Толщиномеры-гребенки изготавливаются в следующих исполнениях:
- ТГ-1 - имеет форму шестиугольника;
- ТГ-2 - имеет форму восьмиугольника;
- ТГ-3 - имеет форму прямоугольника.
Толщиномеры-гребенки представляют собой металлическую пластину, изготовленную из высококачественной нержавеющей стали с выступающими зубьями различной длины. Угловые зубцы гребенки, расположены на нулевом уровне и являются опорными базами для проведения измерений. Зазор между неугловыми зубьями и нулевым уровнем постепенно увеличивается. Над каждым из зубьев, методом лазерной гравировки, нанесены значения расстояния между нулевым уровнем и краем этого зуба.
Выпускаемые исполнения толщиномеров различаются метрологическими, рядом технических харакеристик и внешним видом.
Заводской номер в виде шифра, соответствующего порядковому номеру каждого произведенного толщиномера, обозначение типа средства измерений, исполнение и логотип производителя наносятся на лицевую поверхность толщиномера методом лазерной гравировки.
Пломбирование толщиномеров не предусмотрено.
Фотографии общего вида средств измерений с указанием места нанесения заводского номера и знака утверждения представлены на рисунке 1.
Место нанесения знака утверждения типа

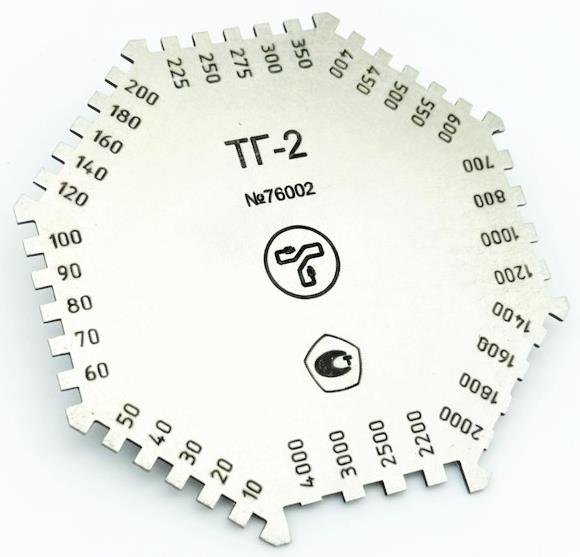

б) ТГ-2
а) ТГ-1
Место нанесения заводского номера
в) ТГ-3
Рисунок 1 - Общий вид толщиномеров-гребенок ТГ
Технические характеристики
Таблица 1 - Метрологические характеристики для толщиномеров-гребенок ТГ,
исполнения ТГ-1
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мкм: |
от 25 до 3000 |
|
Шаг измерений, мкм, в диапазоне измерений: | |
|
- от 25 до 300 мкм включ. |
25 |
|
- св. 300 до 900 мкм включ. |
50 |
|
- св. 900 до 1200 мкм включ. |
100 |
|
- св 1200 мкм |
200 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±(0,03^Т+4 ) |
|
Примечание: Т - измеряемая толщина, мкм. | |
Таблица 2 - Метрологические характеристики для толщиномеров-гребенок ТГ, исполнения ТГ-2
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мкм: |
от 10 до 4000 |
|
Шаг измерений, мкм, в диапазоне измерений: | |
|
- от 10 до 100 мкм включ. |
10 |
|
- св. 100 до 200 мкм включ. |
20 |
|
- св. 200 до 300 мкм включ. |
25 |
|
- св. 300 до 600 мкм включ. |
50 |
|
- св. 600 до 800 мкм включ. |
100 |
|
- св. 800 до 2200 мкм включ. |
200 |
|
- св. 2200 до 2500 мкм включ. |
300 |
|
- св. 2500 до 3000 мкм включ. |
500 |
|
- св 3000 мкм |
1000 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±(0,03^Т+4) |
|
Примечание: | |
|
Т - измеряемая толщина, мкм. |
Таблица 3 - Метрологические характеристики для толщиномеров-гребенок ТГ,
исполнения ТГ-3
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мкм: |
от 25 до 2000 |
|
Шаг измерений, мкм, в диапазоне измерений: | |
|
- от 25 до 300 мкм включ. |
25 |
|
- св. 300 до 750 мкм включ. |
50 |
|
- св. 750 до 900 мкм включ. |
150 |
|
- св. 900 до 1000 мкм включ. |
100 |
|
- св. 1000 до 1150 мкм включ. |
150 |
|
- св. 1150 до 1250 мкм включ. |
100 |
|
- св. 1250 до 1400 мкм включ. |
150 |
|
- св. 1400 до 1500 мкм включ. |
100 |
|
- св. 1500 до 1800 мкм включ. |
150 |
|
- св 1800 мкм |
200 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±(0,03^Т+4) |
|
Примечание: | |
|
Т - измеряемая толщина, мкм. |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение | ||
|
ТГ-1 |
ТГ-2 |
ТГ-3 | |
|
Габаритные размеры (Длина^ШиринахВысота), мм, не более: |
75x1x65 |
72x1x72 |
79x1x58 |
|
Масса, кг, не более: |
0,05 | ||
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от -50 до +50 80 | ||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3500 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую сторону толщиномера методом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер-гребенки |
ТГ1) |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт - исполнение ТГ-1; - исполнение ТГ-2; - исполнение ТГ-3. |
26.51.33.199-003-80782726-2026 001.ПС 26.51.33.199-003-80782726-2026 002.ПС 26.51.33.199-003-80782726-2026 003.ПС |
1 экз. |
|
1) Исполнение в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 6 «Рекомендации по применению» документов:
|
- 26.51.33.199-003-80782726-2026 |
001.ПС |
«Толщиномеры-гребенки |
ТГ |
|
Исполнение ТГ-1. Паспорт»; - 26.51.33.199-003-80782726-2026 |
002.ПС |
«Толщиномеры-гребенки |
ТГ |
|
Исполнение ТГ-2. Паспорт»; - 26.51.33.199-003-80782726-2026 |
003.ПС |
«Толщиномеры-гребенки |
ТГ |
Исполнение ТГ-3. Паспорт».
Нормативные документы
ТУ 26.51.33.199-003-80782726-2026 «Толщиномеры-гребенки ТГ. Технические условия»
Локальная поверочная схема для толщиномеров-гребенок ТГ
