Ключи моментные предельные THORVIK
| Номер в ГРСИ РФ: | 99309-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ) |
Ключи моментные предельные THORVIK (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99309-26 | |||||||||||||||||||||
| Действует | по 02.09.2031 | |||||||||||||||||||||
| Наименование | Ключи моментные предельные | |||||||||||||||||||||
| Модель | THORVIK | |||||||||||||||||||||
| Модификации |
TWZ1016 TWZ1220 TWZ1525 TWZ2525 TWZ2106 TWZ2212 TWZ3212 TWZ3422 TWZ3633 TWX1525 TWX2105 TWX2210 TWX3420 TWX3535 TWX4158 TWX4210 TWX5120 TWX5420 TWX5630 |
|||||||||||||||||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0260fc2a-7718-369d-06f2-b3391d1b47ef | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ), 11, Yongxing Road, Nantou City, Nantou County, 54067
Поверка
| Методика поверки / информация о поверке |
МП-7.057-2026 ГСИ. Ключи моментные предельные THORVIK. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99309-26: Описание типа
2026-99309-26.pdf
|
Скачать | 208.7 КБ | |
|
99309-26: Методика поверки
МП-7.057-2026
2026-mp99309-26.pdf
|
Скачать | 999.9 КБ |
Описание типа
Назначение
Ключи моментные предельные THORVIK (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи выпускаются двух серий: TWZ и TWX. Серии различаются конструктивным исполнением и способом отображения установленного значения крутящего момента силы:
- TWZ - с микрометрической шкалой установки крутящего момента силы (с нониусом);
- TWX - со шкалой, отображаемой в индикаторном окне.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, предельного механизма, фиксатора настроек крутящего момента силы, головки с трещоточным механизмом, включающей присоединительный квадрат с шариковым фиксатором и переключателем направления вращения. Ключи серии TWX в зависимости от диапазона воспроизведения крутящего момента силы могут иметь сборную конструкцию корпуса.
Серии разделяются на модификации, отличающиеся между собой диапазоном воспроизведения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного элемента.
Ключи серии TWZ выпускаются в 9 модификациях: TWZ1016, TWZ1220, TWZ1525, TWZ2525, TWZ2106, TWZ2212, TWZ3212, TWZ3422, TWZ3633.
Ключи серии TWX выпускаются в 10 модификациях: TWX1525, TWX2105, TWX2210, TWX3420, TWX3535, TWX4158, TWX4210, TWX5120, TWX5420, TWX5630.
Общий вид ключей представлен на рисунках 1 - 2.
Товарный знак
THORVIK" И/Или ® THORVIK
наносится на руководство
по эксплуатации типографским методом, на корпус и/или рукоятку ключей краской или методом лазерной маркировки.
Заводской номер в виде цифрового обозначения наносится на корпус ключа методом лазерной гравировки или методом механического давления. Также на корпусе ключа методом лазерной гравировки указывается модификация ключа и стрелка, указывающая направление приложения усилия при затяжке резьбовых соединений. Места нанесения заводского номера представлены на рисунке 3.
Цвет корпуса и рукоятки может быть изменен изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование ключей от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид ключей серии TWZ

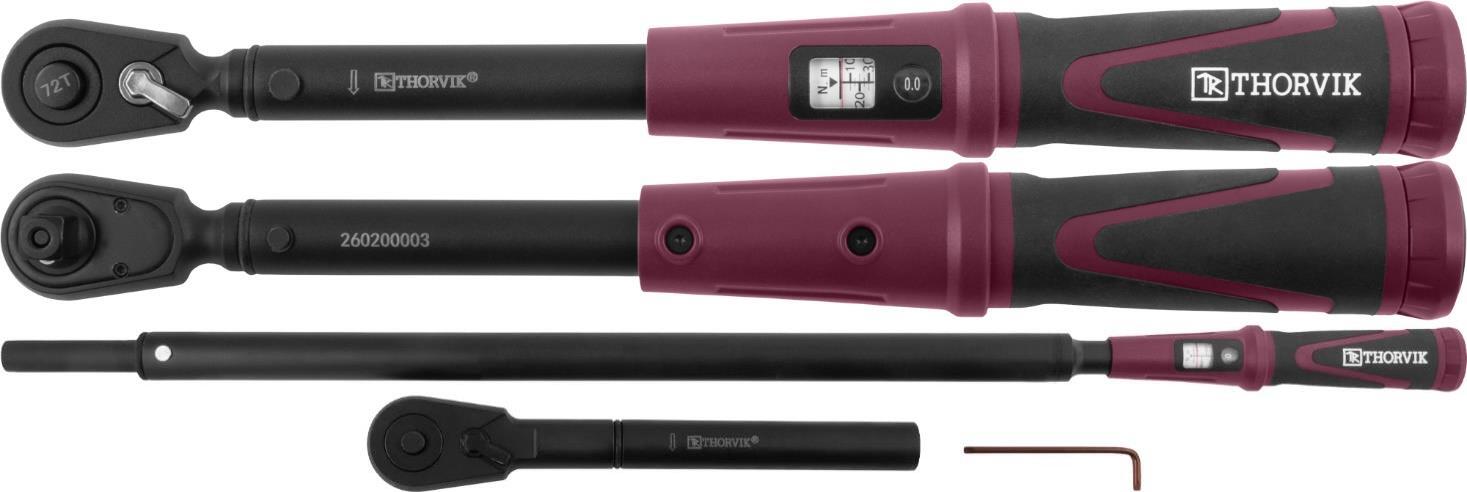

Рисунок 2 - Общий вид ключей серии TWX

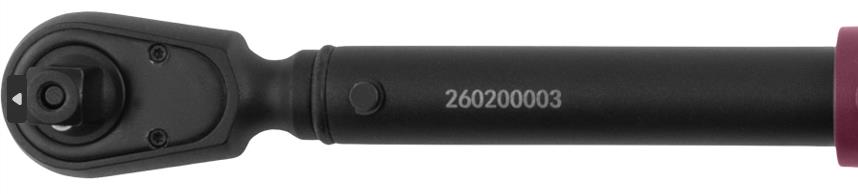

Место нанесения
заводского номера
Рисунок 3 - Общий вид и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики ключей серии TWZ
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
|
TWZ1016 |
от 1 до 6 |
0,05 |
±4 |
|
TWZ1220 |
от 2 до 20 |
0,20 | |
|
TWZ1525 |
от 5 до 25 |
0,25 | |
|
TWZ2525 |
от 5 до 25 |
0,25 | |
|
TWZ2106 |
от 10 до 60 |
0,50 | |
|
TWZ2212 |
от 20 до 120 |
1,00 | |
|
TWZ3212 |
от 20 до 120 |
1,00 | |
|
TWZ3422 |
от 40 до 220 |
1,00 | |
|
TWZ3633 |
от 60 до 340 |
2,00 |
Таблица 2 - Метрологические характеристики ключей серии TWX
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
|
TWX1525 |
от 5 до 25 |
0,2 |
±4 |
|
TWX2105 |
от 10 до 50 |
0,5 | |
|
TWX2210 |
от 20 до 100 |
1,0 | |
|
TWX3420 |
от 40 до 200 |
1,0 | |
|
TWX3535 |
от 50 до 350 |
2,0 | |
|
TWX4158 |
от 150 до 800 |
5,0 | |
|
TWX4210 |
от 200 до 1000 |
5,0 | |
|
TWX5120 |
от 200 до 1000 |
5,0 | |
|
TWX5420 |
от 400 до 2000 |
10,0 | |
|
TWX5630 |
от 600 до 3000 |
15,0 |
Таблица 3 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Габаритные размеры (Длина), мм, не более |
|
TWZ1016 |
6,3 (1/4) |
0,26 |
198 |
|
TWZ1220 |
6,3 (1/4) |
0,32 |
243 |
|
TWZ1525 |
6,3 (1/4) |
0,32 |
243 |
|
TWZ2525 |
9,5 (3/8) |
0,35 |
243 |
|
TWZ2106 |
9,5 (3/8) |
0,45 |
293 |
|
TWZ2212 |
9,5 (3/8) |
0,90 |
402 |
|
TWZ3212 |
12,5 (1/2) |
1,08 |
421 |
|
TWZ3422 |
12,5 (1/2) |
1,20 |
505 |
|
TWZ3633 |
12,5 (1/2) |
1,31 |
565 |
|
TWX1525 |
6,3 (1/4) |
0,39 |
252 |
|
TWX2105 |
9,5 (3/8) |
0,55 |
312 |
|
TWX2210 |
9,5 (3/8) |
1,02 |
415 |
|
TWX3420 |
9,5 (3/8) |
1,31 |
504 |
Продолжение таблицы 3
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Габаритные размеры (Длина), мм, не более |
|
TWX3535 |
12,5 (1/2) |
1,43 |
555 |
|
TWX4158 |
19,05 (3/4) |
5,86 |
1235 |
|
TWX4210 |
19,05 (3/4) |
5,86 |
1235 |
|
TWX5120 |
25,4 (1) |
6,06 |
1235 |
|
TWX5420 |
25,4 (1) |
9,80 |
1790 |
|
TWX5630 |
25,4 (1) |
9,80 |
1790 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, циклов |
5000 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
От +15 до +35 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный THORVIK |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» руководства по эксплуатации ключей.
Нормативные документы
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»
Стандарт предприятия ASA Auto HK Limited «Ключи моментные предельные THORVIK серий TWZ и TWX»
