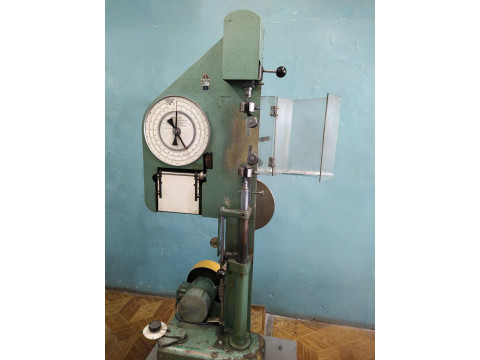

Машина испытательная разрывная FM250
| Номер в ГРСИ РФ: | 99310-26 |
|---|---|
| Производитель / заявитель: | Фирма "VEB Thuringer Industriewerk", ГДР |
Машина испытательная разрывная FM250 (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99310-26 | ||||||
| Наименование | Машина испытательная разрывная | ||||||
| Модель | FM250 | ||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b0c4b803-63fb-f600-b14c-8472b5bfc460 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
VEB Thuringer Industriewerk Rauenstein, ГДР, ГДР, г. Рауэнштейн
Поверка
| Методика поверки / информация о поверке |
МП 116-233-2025 ГСИ. Машина испытательная разрывная FM250. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99310-26: Описание типа
2026-99310-26.pdf
|
Скачать | 260 КБ | |
|
99310-26: Методика поверки
МП 116-233-2025
2026-mp99310-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машина испытательная разрывная FM250 (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение.
Описание
Принцип действия машины заключается в деформировании испытываемых образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы осуществляется посредством рычажно-маятникового силоизмерительного механизма.
Конструктивно машина состоит из станины, электродвигателя, распределительной ручки, устройства для настройки скорости, силоизмерительного механизма. В станине машины размещен приводной механизм, который обеспечивает передачу крутящего момента от электродвигателя на машинный вал и через колесную и фрикционную передачу на валик механизма силовозбуждения. В конечных положениях этого валика происходит автоматическое выключение приводного механизма. На стойке станины установлен каркас рычажномаятникового силоизмерительного механизма, при приложении нагрузки к образцу усилие через систему рычагов передается маятнику, на конце которого находится уравновешивающий груз. С маятником связана рейка, вращающая триб со стрелкой, которая показывает значение приложенной нагрузки на круговой шкале. Распределительная ручка служит для переключения приводного механизма на ход вниз, холостой ход и ход вверх. На ходу вверх нижнее зажимное устройство возвращается в своё исходное положение с трёхкратной скоростью движения вниз.
К средствам измерений данного типа относится машина испытательная разрывная FM250, зав. № 2168/19.
Заводской номер машины в цифровом формате указывается методом штамповки на маркировочной табличке, расположенной на корпусе машины.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машины c обозначением места нанесения заводского номера представлен на рисунке 1.

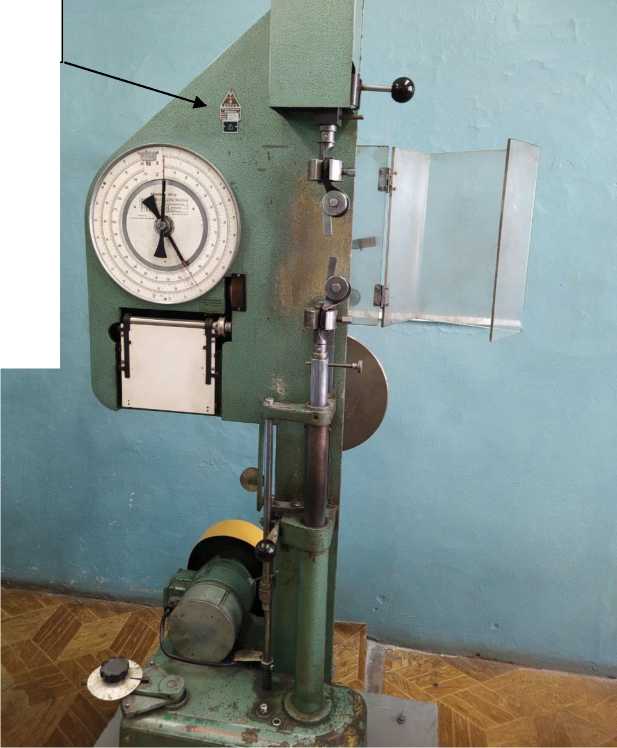

Место нанесения заводского номера
Рисунок 1 - Общий вид машины с обозначением места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для поддиапазона | ||
|
А |
В |
С | |
|
Диапазон измерений силы, Н |
от 100 до 450 |
от 200 до 950 |
от 500 до 2450 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 | ||
|
Цена деления шкалы, Н |
1 |
2 |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное расстояние между захватами, мм, не менее |
200 |
|
Диапазон задания скорости перемещения активного захвата (без нагрузки), мм/мин |
от 33 до 88 |
|
Параметры электрического питания: | |
|
- номинальное напряжение питания, В |
220;380 |
|
- номинальная частота, Гц |
50 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Габаритные размеры машины, мм, не более: | |
|
- длина |
600 |
|
- ширина |
900 |
|
- высота |
1750 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная разрывная |
FM250 |
1 шт. |
|
Инструкция по эксплуатации |
ИЭ (ПИ) 20-026-004-2026 |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы на машине» инструкции по эксплуатации испытательного и лабораторного оборудования. Испытательная разрывная машина типа FM250.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
