Устройства весоизмерительные автоматические DIBAL L-5000

Назначение

Устройства весоизмерительные автоматические DIBAL L-5000 (далее - средства измерений) предназначены для измерений массы.

Описание

Принцип действия средств измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средств измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средств измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на устройство для этикетирования массы и стоимости и/или периферийное устройство.

Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 для автоматического динамического взвешивания объектов измерений при их движении по конвейерной ленте и этикетирования и/или сортировки (отбраковки) по массе.

Средства измерений имеют модульную конструкцию и могут включать в себя следующие функциональные узлы, связанные друг с другом интерфейсами связи:

- грузоприемное устройство (далее - ГПУ), включающее в себя весоизмерительный тензометрический датчик PW28C3 (изготовитель Hottinger Bruel & Kjaer GmbH);

- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;

- ленточные грузовые конвейеры;

- блок управления, включающий в себя электронные устройства, устройство обработки аналоговых данных PAD-4001A-CAN (изготовитель Hottinger Bruel & Kjaer GmbH; далее - УОАД), устройства управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации, конструктивно объединенных в электрический шкаф;

- устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном (цифровой дисплей).

В зависимости от применения средств измерений (для автоматического динамического взвешивания и этикетирования и/или для сортировки и отбраковки по массе), в их состав могут входить устройство(а) для этикетирования массы или массы и стоимости и/или устройство(а) для сортировки/отбраковки по массе взвешенных объектов).

Средства измерений выпускаются в модификациях, отличающихся составом и компоновкой функциональных узлов и метрологическими характеристиками (согласно таблицам 2 - 3) и имеют обозначение вида DIBAL L-5000-[A]-[B]-[Ch], где:

[A] - значение максимальной нагрузки (Мах), кг: 3, 6, 15, 20, 30, 40;

[B] - условное обозначение устройства для этикетирования: LS (c верхним расположением принтера); MS (c верхним и нижнем расположением принтеров); CLS (для нанесения С-образной этикетки на верх-бок-низ);

[Ch ] - условное обозначение наличия устройств(а) для сортировки по массе.

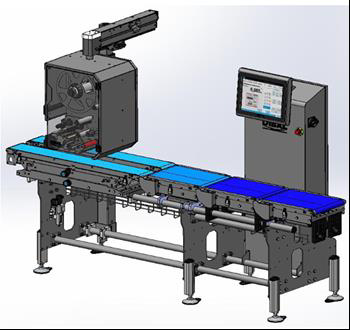

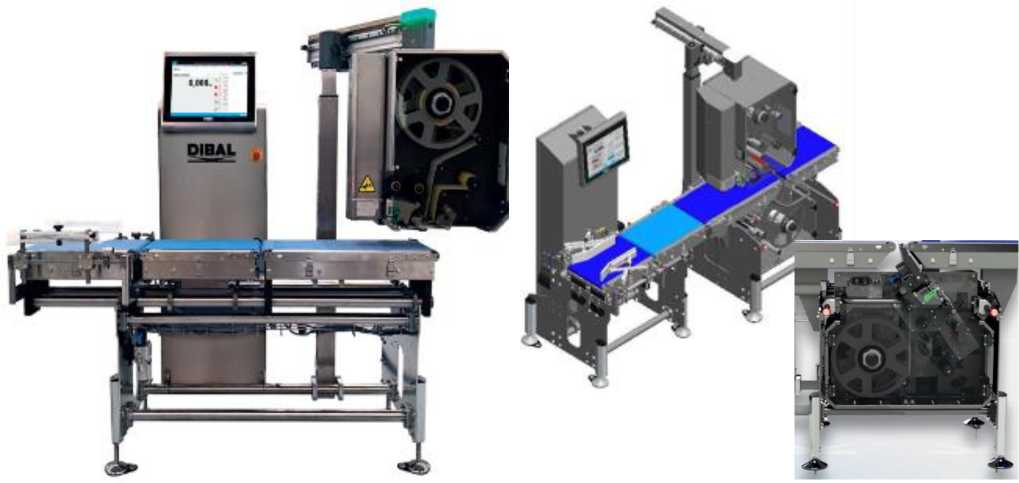

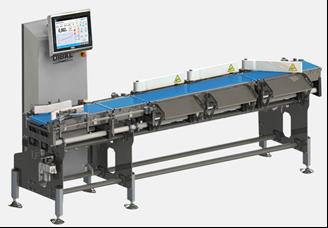

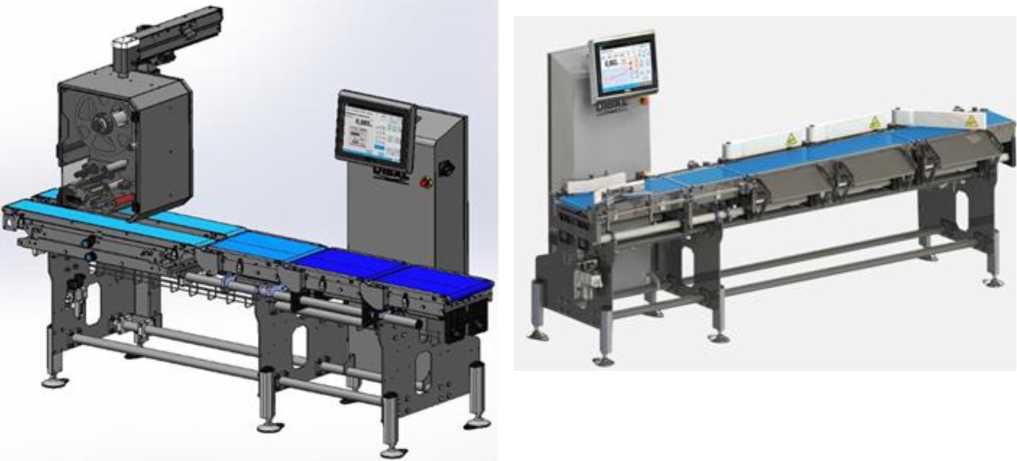

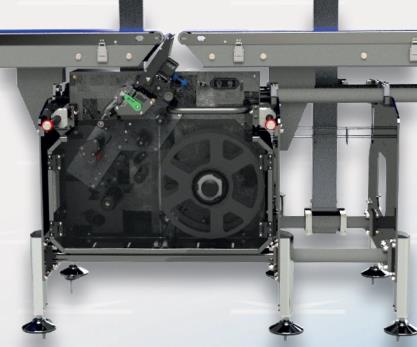

Общий вид средств измерений приведен на рисунке 1.

DIBAL L-5000-[A]-LS-[Ch]                  DIBAL L-5000-[A]-MS-[Ch]

DIBAL L-5000-[A]-CLC-[Ch]                   DIBAL L-5000-[A]-Ch

Рисунок 1 - Общий вид средств измерений (примеры; количество и компоновка конвейеров (грузовой(ых) транспортой(ых) систем(ы)), устройств(а) этикетирования и для сортировки/отбраковки по массе определяется техническими характеристиками объекта измерений и может отличаться от приведенных на рисунке 1)

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде наклейки, разрушаемой при ее снятии, крепится на боковую поверхность электрического шкафа (блока управления) и содержит следующие основные данные, нанесенные методом офсетной печати:

- наименование или идентификационный знак изготовителя;

- знак утверждения типа;

- обозначение типа и модификации средства измерений;

- заводской (серийный) номер (арабские цифры);

- обозначение класса(ов) точности;

- поверочное деление, е;

- действительная цена деления, d;

- максимальная нагрузка, Max;

- минимальная нагрузка, Min;

- максимальная масса выборки тары, (Т= - );

- тип взвешиваемого продукта;

- максимальная скорость грузовой транспортной системы для измеряемого значения массы, м/с;

- максимальная скорость взвешивания, нагрузок/мин (если применимо);

- диапазон температуры

- год изготовления.

Кроме того, основные метрологические характеристики (класс точности, Max, Min, e) также отображаются на дисплее средств измерений.

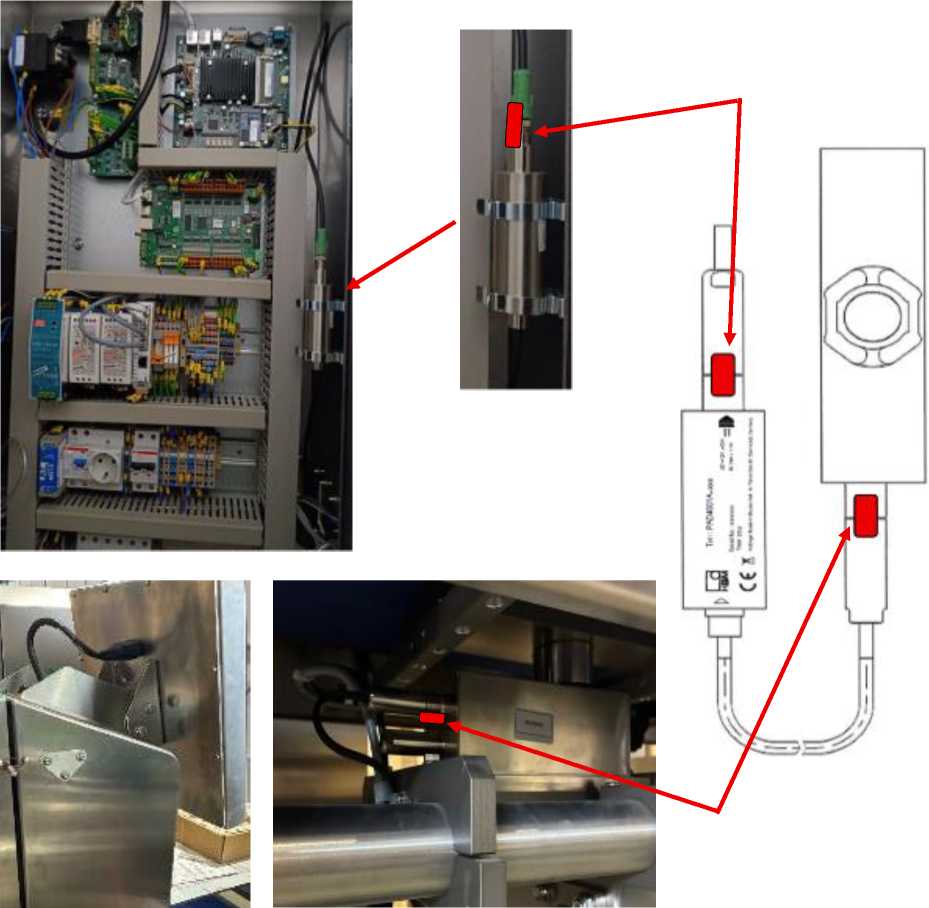

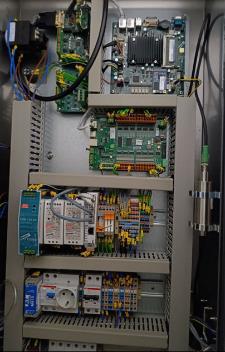

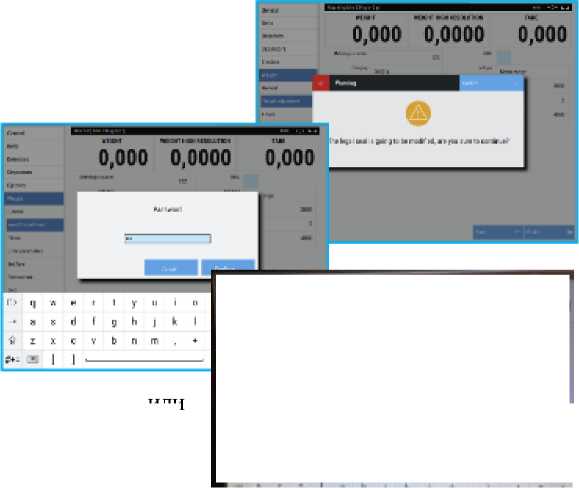

Схема пломбировки средств измерений от несанкционированного доступа к внутренним частям приведена на рисунке 3, электронные средства защиты - на рисунке 4, средства контроля изменений законодательно контролируемых параметров - на рисунке 5.

Нанесение знака поверки на средства измерений не предусмотрено.

Пломбировка разъема соединения выходного сигнального кабеля

УОАД

Пломбировка разъема соединения сигнального кабеля датчика с УОАД

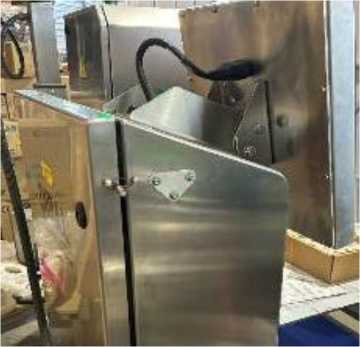

Пломбировка блока управления (электрического шкафа) свинцовой или пластиковой пломбой

Рисунок 3 - Схема пломбировки средств измерений

или

или

Вход в специализированный (технический) режим защищен паролем

Изменение законодательно контролируемых параметров защищено паролем

Рисунок 4 - Электронные средства защиты (разграничение прав доступа паролем)

Рисунок 5 - Средства контроля изменений законодательно контролируемых параметров

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и разделено на модули «Weight details» и «User application software».

Модуль ПО «Weight details» определяет работу УОАД и формирует измеренное значение массы. Модуль ПО «User application software» разделен на метрологически значимую (Weighing and Interfacing Software) и незначимую (User Software) части. Метрологически значимая часть модуля ПО «User application software» (в виде защищенных исполняемых файлов) реализует настройку конфигурации и рабочих параметров средства измерений, получение данных и отправка команд на УОАД, управление модулями взвешивания и печати, а также отвечает за расчёт, отображение на дисплее и хранение измерительной информации. Метрологически незначимая часть модуля ПО «User application software» реализует пользовательский интерфейс, функции показывающего устройства и клавиатуры управления.

Защита метрологически значимой части ПО обеспечивается:

- применением специализированного оборудования изготовителя для загрузки ПО в запоминающее устройство средств измерений;

- отсутствием интерфейса пользователя для изменений ПО и данных;

- разграничением прав доступа к режимам работы средств измерений с помощью пароля.

Для контроля изменений метрологически значимых параметров настройки и регулировки средств измерений предусмотрен несбрасываемый счетчик событий (электронная пломба), значение которого автоматически увеличивается на две единицы при сохранении измененных параметров. Текущее значение счетчика событий отображается на главном экране терминала при работе средств измерений, а также может быть просмотрен при переходе в технический (сервисный) режим работы. Изменение метрологически значимых параметров возможно только в техническом (сервисном) режиме работы, вход в который защищен паролем.

Идентификационные данные модулей ПО «Weight details» и «User application software» могут быть просмотрены в пользовательском интерфейсе и техническом (сервисном) режиме работы при переходе во вкладку «Версии» (или «Versions»).

Кроме того, идентификационные данные ПО «Weight details» и «User application software» (метрологически значимая часть) индицируются на главном экране при работе средств измерений.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 -

икационные данные ПО

Примечания:

1) «Х» - обозначение номера версии метрологически незначимой части ПО, может принимать значения от 0 до 99.

Технические характеристики

аблица 2 - Метрологические характеристики

* Условные обозначения значений v приведены в таблице 5;

Класс точности (XIII(1) и/или Y(a)) устанавливается при первичной поверке

в зависимости от применения средства измерений.

аблица 3 - Метрологические характеристики

*Условные обозначения значений v приведены в таблице 5;

Класс точности (XIII(1) и/или Y(a)) устанавливается при первичной поверке

в зависимости от применения средства измерений.

аблица 4 - Общие технические характеристики

аблица 5 - Условные обозначения v, применяемые в средствах измерений

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Работа с взвешивающим и этикетирующим оборудованием L-5000» документа «Устройства весоизмерительные автоматические DIBAL L-5000. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1.

Метрологические и технические требования. Методы испытаний»

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация изготовителя
