Установка поверочная УПСГ-1600

Назначение

Установка поверочная УПСГ-1600 (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.

Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.

Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного испытуемым (поверяемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

Установка состоит из испытательного участка, комплекта критических сопел, блока компрессоров, пульта управления, измерений и регистрации параметров, соединительных трубопроводов.

В качестве рабочего эталона в установке используются эталонные сопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической, а ниже горловины может превосходить её. Постоянство расхода через поверяемое средство измерения и эталонное сопло обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка, и не зависит от давления вниз по потоку. Результат измерений расхода (объёма) с помощью установки принимают в качестве действительного значения.

Создание требуемого значения расхода осуществляется включением в работу определенного эталонного сопла (или набора сопел) с известным расходом (дозатора расхода). Значение градуировочных коэффициентов сопел определяются экспериментально при их градуировке на эталонах с применением в качестве рабочей среды воздуха из лабораторного помещения.

Испытательный участок выполнен конструктивно в виде измерительной трубы, имеющей два входных патрубка DN200, которые могут быть заглушены или к которым подстыковывают испытываемые (поверяемые) счётчики. Испытательный участок снабжен комплектами переходников с условными диаметрами DN50, DN80, DN100, DN150 и прямых участков трубопроводов с условными диаметрами DN50, DN80, DN100, DN150, DN200, заглушкой и подъёмным столом.

Поток воздуха, через испытуемый (поверяемый) счётчик и проточные каналы установки создаётся при помощи блока из 4-х компрессоров 24ВФ-М-40-10,8-3-11. Количество работающих компрессоров зависит от величины требуемого расхода.

Пульт управления, измерений и регистрации параметров предназначен для размещения средств измерений, блока питания, элементов электрической схемы и органов управления. В состав установки входят следующие средства измерений параметров рабочей (поверочной) среды:

- Барометр-анероид метеорологический БАММ-1 (регистрационный № 5738-76);

- Психрометр аспирационный МВ-4 (регистрационный № 10069-96);

- Манометр показывающий ТВ (регистрационный № 25913-03);

- Счетчик импульсов СИ8 (регистрационный № 28696-10);

- Датчик давления МИДА-13П (регистрационный № 17636-17);

- Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91);

- Секундомер электронный «СЧЕТ-2» (регистрационный № 70387-18).

Общий вид установки и информационной таблички с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

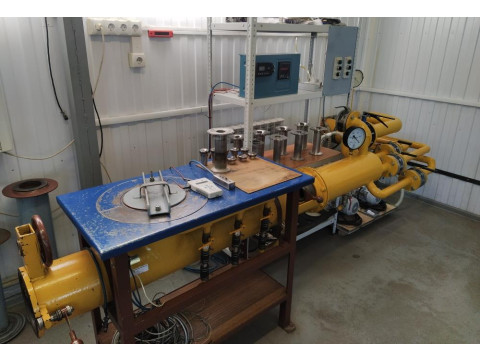

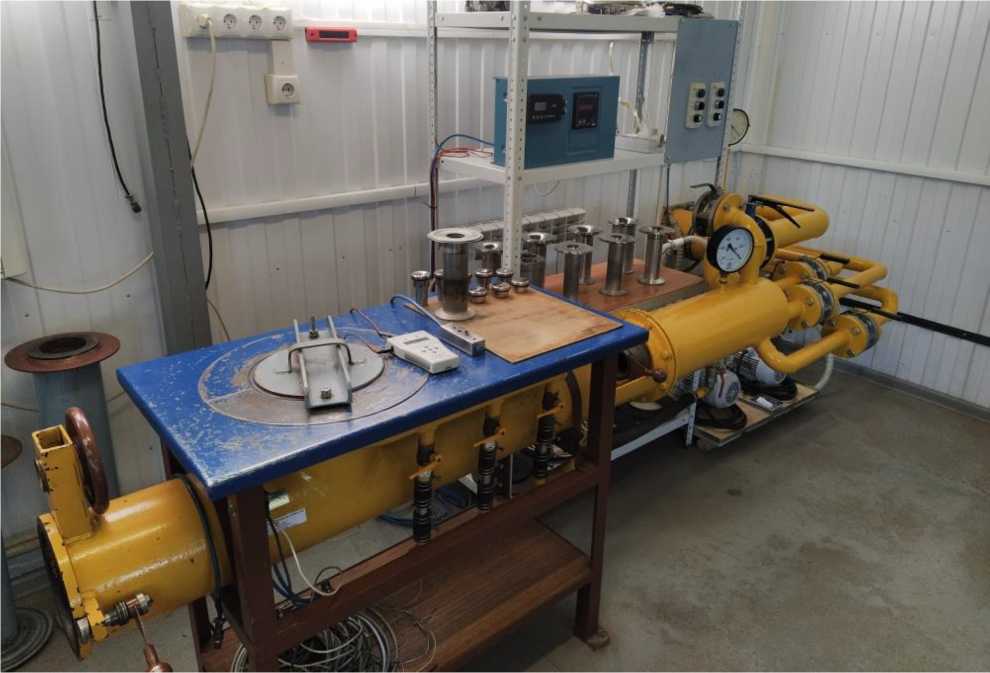

Рисунок 1 - Общий вид установки

ООО «ГАЗПРИБОР-Сервис»

УСТАНОВКА ПОВЕРОЧНАЯ

УПСГ-1600

Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95:  ±0,3%

Диапазон измерений: от 0,1 до 1600 м3/ч

Заводской номер 56

Год выпуска 2022

Рисунок 2 - Внешний вид информационной таблички установки

Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

Двузначный цифровой заводской номер нанесен типографским способом на маркировочную табличку, которая крепится на измерительную линию установки.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на измерительной линии установки, и на титульные листы паспорта и руководства по эксплуатации установки типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерения

Сведения о методах измерений

приведены в разделах 1.3 документа «Установка поверочная УПСГ-1600. Руководство по эксплуатации. ГП.1964.11.27.001РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
