Манометры показывающие YTP100BF
| Номер в ГРСИ РФ: | 99358-26 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ZHEJIANG YITENG METAL PRODUCTS CO., LTD, КИТАЙ |
Манометры показывающие YTP100BF (далее - манометры) предназначены для измерений избыточного давления газа, пара, жидкости, вязких, порошкообразных и подверженных кристаллизации сред.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99358-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Манометры показывающие | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | YTP100BF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1816 от
07.09.2026
— Об утверждении типов средств измерений
№1839 от
11.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3d42da3a-e447-826c-b88b-47a828023318 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ZHEJIANG YITENG METAL PRODUCTS CO., LTD, КИТАЙ, No.12 Xingchao Road, Binhai Park, Longwan,District, Wenzhou City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-806-443-2026 ГСИ. Манометры показывающие YTP100BF. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99358-26: Описание типа
2026-99358-26.pdf
Файл устарел
|
Скачать | 177.4 КБ | |
|
99358-26: Методика поверки
РТ-МП-806-443-2026
2026-mp99358-26.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
99358-26: Описание типа
2026-99358-26-1.pdf
|
Скачать | 177.4 КБ | |
|
99358-26: Методика поверки
РТ-МП-806-443-2026
2026-mp99358-26-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Манометры показывающие YTP100BF (далее - манометры) предназначены для измерений избыточного давления газа, пара, жидкости, вязких, порошкообразных и подверженных кристаллизации сред.
Описание
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и мембранного разделителя CLAMP (50,5) AISI316L для присоединения к манометру. Корпус манометров заполнен демпфирующей жидкостью.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства.
К манометрам данного типа относятся манометры со следующими заводскими номерами:
25093753; 25093754; 25093755; 25093756; 25093757; 25093758; 25093759; 25093760; 25093761; 25093762; 25093763; 25093764; 25093765; 25093766; 25093768; 25093769; 25093770; 25093771; 25093772; 25093773; 25093774; 25093775; 25093776; 25093777; 25093778; 25093779; 25093780; 25093781; 25093783; 25093784; 25093786; 25093787; 25093790; 25093791; 25093792; 25093793; 25093794; 25093795; 25093796; 25093797; 25093798; 25093799; 25093800; 25093801; 25093802; 25093803; 25093805; 25093806; 25093807; 25093808; 25093809; 25093810; 25093811; 25093812; 25093813; 25093814; 25093815; 25093816; 25093817; 25093818; 25093819; 25093820; 25093821; 25093822; 25093823; 25093824; 25093825; 25093826; 25093827; 25093828; 25093829; 25093830; 25093831; 25093832; 25093833; 25080202; 25093622; 25093623; 25093624; 25093625; 25093626; 25093627; 25093628; 25093629; 25093630; 25093631; 25093632; 25093633; 25093634; 25093635; 25093636; 25093637; 25093638; 25093639; 25093640.

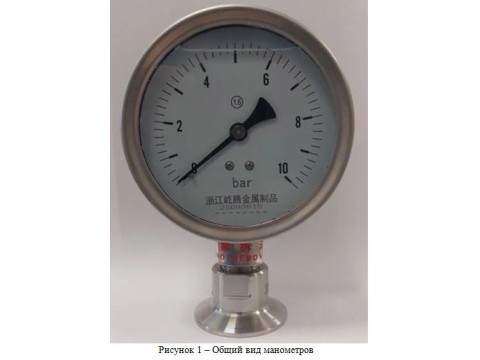

Общий вид манометров представлен на рисунке 1.
Знак поверки может быть нанесен на стекло манометра.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на нижнюю часть шкалы манометра и имеет цифровое обозначение.
Пломбирование манометров не предусмотрено.
Технические характеристики
Таблицы 1 - Метрологические характеристики
Заводские номера: 25093753; 25093754; 25093755; 25093756; 25093757; 25093758; 25093759; 25093760; 25093761; 25093762; 25093763; 25093764; 25093765; 25093766; 25093768; 25093769; 25093770; 25093771; 25093772; 25093773; 25093774; 25093775; 25093776; 25093777; 25093778; 25093779; 25093780; 25093781; 25093783; 25093784; 25093786; 25093787; 25093790; 25093791; 25093792; 25093793; 25093794; 25093795; 25093796; 25093797; 25093798; 25093799; 25093800; 25093801; 25093802; 25093803; 25093805; 25093806; 25093807; 25093808; 25093809; 25093810; 25093811; 25093812; 25093813; 25093814; 25093815; 25093816; 25093817; 25093818; 25093819; 25093820; 25093821; 25093822; 25093823; 25093824; 25093825; 25093826; 25093827; 25093828; 25093829; 25093830; 25093831; 25093832; 25093833_________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности измерений давления у, % от диапазона измерений |
±1,6 |
Таблица 2 - Метрологические характеристики
Заводские номера: 25080202; 25093622; 25093623; 25093624; 25093625; 25093626; 25093627; 25093628; 25093629; 25093630; 25093631; 25093632; 25093633; 25093634; 25093635; 25093636; 25093637; 25093638; 25093639;25093640_________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар |
от -1 до 5 |
|
Пределы допускаемой основной приведенной погрешности измерений давления у, % от диапазона измерений |
±1,6 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждые 10 °С, % от диапазона измерений |
±0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от +20 до +26 от 84 до 106,7 от 30 до 80 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметр*глубинахвысота), мм, не более |
102x50x155 |
|
Масса, кг, не более |
1,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от -5 до +70 от 84 до 106,7 от 0 до 80 |
Знак утверждения типа
наносится в паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
YTP100BF |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Эксплуатация и монтаж» паспорта.
Нормативные документы
Приказ Росстандарта от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»
