Преобразователи измерительные ХИД
| Номер в ГРСИ РФ: | 99360-26 |
|---|---|
| Производитель / заявитель: | "Beijing Pinghe Chuangye Technology Development Co., Ltd.", Китай |
Преобразователи измерительные ХИД (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в унифицированные аналоговые сигналы силы и напряжения постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99360-26 | ||||||||||||||||||||||||
| Действует | по 07.09.2031 | ||||||||||||||||||||||||
| Наименование | Преобразователи измерительные | ||||||||||||||||||||||||
| Модель | ХИД | ||||||||||||||||||||||||
| Модификации |
ХИД130 ХИД130.2 ХИД130Н ХИД130.2Н ХИД130ПВ ХИД130.2ПВ ХИД138 ХИД182 ХИД182.2 ХИД182ПВ ХИД182.2ПВ ХИД130(Р) ХИД130.2(Р) ХИД130Н(Р) ХИД130.2Н(Р) ХИД130ПВ(Р) ХИД130.2ПВ(Р) ХИД138(Р) ХИД182(Р) ХИД182ПВ(Р) ХИД182.2(Р) ХИД182.2ПВ(Р) |
||||||||||||||||||||||||
| Приказы |
№1816 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c9f86cdc-b2ef-3bab-9029-949d6c201cb0 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Производственная площадка: Beijing Pinghe Chuangye Technology Development Co., Ltd, КИТАЙ, 7 # 2 Zhongnan Hightech Jingnan Technology Intelligent Valley, Gu'an County, Langfang City, Hebei Province; ООО «ЭРИКОН», РОССИЯ, 194044, г. Санкт-Петербург, ул. Гельсингфорсская, д. 4, корп. 1, лит. «В», оф. 89; ООО «МикроЭМ Технологии», РОССИЯ, 124489, г. Москва, г. Зеленоград, аллея Сосновая, д. 6А, стр. 4, ком. 2; ООО «Интелис», РОССИЯ, 125424, г. Москва, ш. Волоколамское д. 73, оф. 427
Поверка
| Методика поверки / информация о поверке |
РТ-МП-589-201/2-2026 ГСИ. Преобразователи измерительные ХИД. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99360-26: Описание типа
2026-99360-26.pdf
|
Скачать | 174.5 КБ | |
|
99360-26: Методика поверки
РТ-МП-589-201/2-2026
2026-mp99360-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Преобразователи измерительные ХИД (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в унифицированные аналоговые сигналы силы и напряжения постоянного электрического тока.
Описание
Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в корпусе из полимерных материалов. Преобразователи могут монтироваться на стандартную (или заказную) объединительную панель с помощью двух многоконтактных разъемов (система фиксации Quick Lock). Поляризация объединительной панели предотвращает ошибочную установку преобразователей на плате. Для подключения к панелям полевых кабелей, системы управления, источников питания и других устройств используются винтовые или пружинные клеммы, а также многоконтактные разъемы.
Преобразователи выпускаются в следующих модификациях: ХИД130, ХИД130.2, ХИД130Н, ХИД130.2Н, ХИД130ПВ, ХИД130.2ПВ, ХИД138, ХИД182, ХИД182.2, ХИД182ПВ, ХИД182.2ПВ, ХИД130(Р), ХИД130.2(Р), ХИД130Н(Р), ХИД130.2Н(Р), ХИД130ПВ(Р), ХИД130.2ПВ(Р), ХИД138(Р), ХИД182(Р), ХИД182ПВ(Р), ХИД182.2(Р), ХИД182.2ПВ(Р).
Название модификаций преобразователей начинается с букв «ХИД» после которых идет трёхзначный цифровой код, указывающий тип входного сигнала:
- «130» и «138» - от 4 до 20 мА;
- «182» - температурный вход.
Далее название модификации может содержать дополнительный код, указывающий на особенность его функционала:
- «.2» - преобразователь работает в одноканальном режиме с функцией дублирования сигнала;
- «Н» - преобразователь имеет выход напряжения;
- «ПВ» - преобразователь имеет пассивный токовый выход;
- «(Р)» - преобразователь выпущен на российской производственной площадке
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на боковую поверхность преобразователя:
- методом наклейки QR-кода для преобразователей с суффиксом «(Р)»;
- методом лазерной гравировки для остальных преобразователей.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей не предусмотрено. Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1.

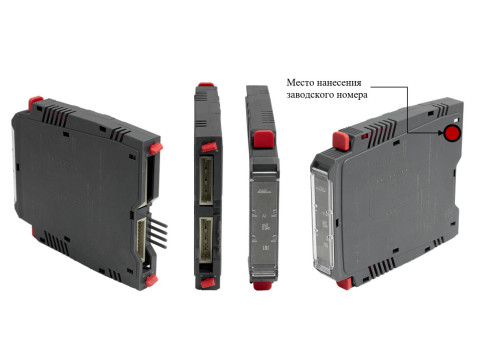

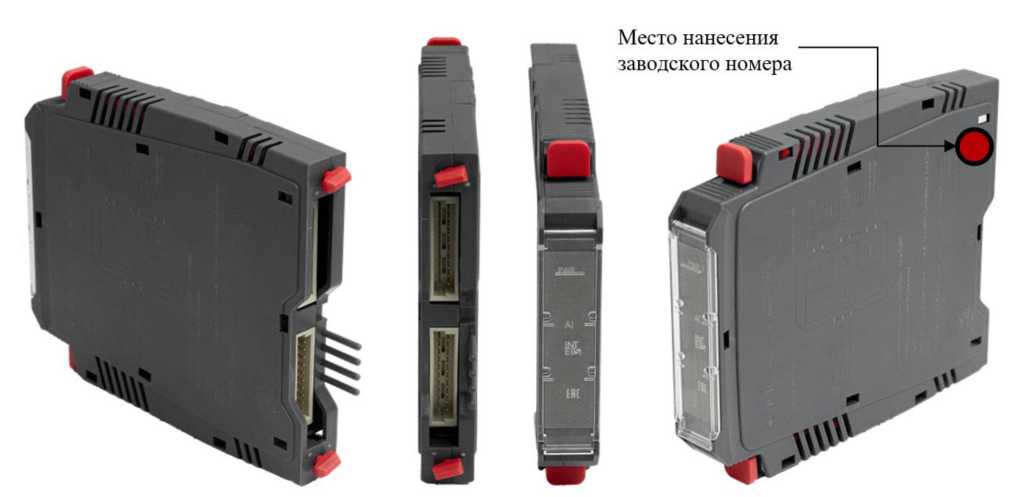

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) преобразователей функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Сервисное ПО «Конфигуратор температурных преобразователей Интелис» не является метрологически значимым, так как его функцией является конфигурирование преобразователей, имеющих на лицевой панели разъем miniUSB, а также предназначенных для преобразования сигналов от термопреобразователей сопротивления и термопар в унифицированные сигналы силы постоянного электрического тока. С помощью сервисного ПО можно настроить тип термопары или термопреобразователя сопротивления, нижнюю и верхнюю границу поддиапазона измерений, считать значение компенсации холодного спая для термопар.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Кол-во каналов (вход/ выход) |
Диапазоны преобразований аналоговых сигналов |
Пределы допускаемой основной приведенной погрешности1) |
Пределы допускаемой дополнительной приведенной погрешности2) | |
|
На входе |
На выходе | ||||
|
ХИД130 ХИД130(Р) |
2/2 |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
± 0,005 % |
|
ХИД130.2 ХИД130.2(Р) |
2/2 |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
± 0,005 % |
|
ХИД130Н ХИД130Н(Р) |
1/2 |
от 4 до 20 мА |
от 1 до 5 В |
± 0,2 % |
± 0,02 % |
|
ХИД130.2Н ХИД130.2Н(Р) |
1/2 |
от 4 до 20 мА |
от 1 до 5 В |
± 0,2 % |
± 0,02 % |
|
ХИД130ПВ ХИД130ПВ(Р) |
2/2 |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
± 0,005 % |
|
ХИД130.2ПВ ХИД130.2ПВ(Р) |
1/2 |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
± 0,005 % |
|
ХИД138 ХИД138(Р) |
2/2 |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
± 0,005 % |
|
Примечание: 1)от верхнего предела диапазона измерений; 2) при изменении температуры окружающей среды на 1 °С от нормальной от верхнего предела диапазона измерений. | |||||
|
Наименование |
Кол-во каналов (вход/ выход) |
Диапазоны преобразований аналоговых сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведенной погрешности3) | |
|
На входе |
На выходе | ||||
|
ХИД182 ХИД182(Р) |
2/2 |
Таблица 3 Таблица 4 |
от 4 до 20 мА |
Таблица 3 Таблица 4 |
±0,01 % |
|
ХИД182.2 ХИД182.2(Р) |
1/2 | ||||
|
ХИД182ПВ ХИД182ПВ(Р) |
2/2 | ||||
|
ХИД182.2ПВ ХИД182.2ПВ(Р) |
1/2 | ||||
|
Примечание: 3) при изменении температуры окружающей среды на 1 °С от нормальной от заданного поддиапазона измерений. | |||||
Таблица 3 - Типы термопреобразователей сопротивления
|
Обозначение типа |
Номинальное сопротивление термопреобразователя сопротивления R0, Ом |
Температурный коэффициент термопреобразователя сопротивления а, °С-1 |
Поддиапазон измерения °С |
|
Pt |
100 |
0,00391 |
от -200 до +850 |
|
1000 | |||
|
100 |
0,00385 |
от -200 до +850 | |
|
1000 | |||
|
Ni |
100 |
0,00617 |
от -60 до +180 |
|
1000 | |||
|
Cu |
50 |
0,00426 |
от -50 до +200 |
|
100 | |||
|
50 |
0,00428 |
от -180 до +200 | |
|
100 | |||
|
Примечания: - уровень входного сигнала в Ом в соответствии с ГОСТ 6651-2009. Указаны максимальные значения поддиапазона измерений, внутри которых возможна настройка пользовательского поддиапазона. Минимальная величина поддиапазона измерения 200 °С; - пределы допускаемой основной приведённой погрешности ± 0,1 % от заданного поддиапазона измерения. | |||
Таблица 4 - Типы термопар
|
Обозначение типа |
Поддиапазон измерения, °С |
|
E |
от -140 до +1000 |
|
J |
от -160 до +1200 |
|
K |
от -200 до +1370 |
|
N |
от -200 до +1300 |
|
R |
от -50 до +1760 |
|
T |
от -200 до +400 |
|
L |
от -200 до +800 |
|
S |
от -50 до +1760 |
|
B |
от +250 до +1800 |
|
- уровень входного сигнала в мВ в соответствии с ГОСТ Р 8.585-2001. Указаны максимальные значения поддиапазона измерений, внутри которых возможна настройка пользовательского поддиапазона. Минимальная величина поддиапазона измерения 500 °C; - пределы допускаемой основной абсолютной погрешности ± (0,00TD + 1 °C), где D - заданный поддиапазона измерений; - погрешность компенсатора температуры холодного спая ХИД-кхс, H-CJC-SC-8, H-CJC-SP-8 включена в величину погрешности измерений. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации влаги, % - атмосферное давление, кПа |
от +18 до +22 от 10 до 95 от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации влаги, % - атмосферное давление, кПа |
от -20 до +60 от 10 до 95 от 84 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказа, ч, не менее |
200 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
определяется кодом заказа |
1 шт. |
|
Паспорт |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 шт. на партию |
|
Кабель для программирования PH-ZTGJ |
PH-ZTGJ1) |
По заказу |
|
ПО для конфигурирования |
Конфигуратор температурных преобразователей Интелис |
По заказу |
|
Объединительная панель |
_ |
По заказу |
|
Примечания: ^использование других кабелей/адаптеров недопустимо. | ||
Сведения о методах измерений
приведены в разделе 4.3 руководства по эксплуатации «Преобразователи измерительные ХИД. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.45-001-20285513-2025 «Преобразователи измерительные и терминальные панели серии ХИД. Технические условия»
