Весы конвейерные ТИКО
| Номер в ГРСИ РФ: | 99371-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО «ТИКО-Инжиниринг», г. Воронеж |
Весы конвейерные ТИКО (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейерной лентой.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99371-26 | ||||||||||||
| Действует | по 07.09.2031 | ||||||||||||
| Наименование | Весы конвейерные | ||||||||||||
| Модель | ТИКО | ||||||||||||
| Модификации |
ТИКО TE1W1 ТИКО 2xTE1W1 ТИКО TE1W3 |
||||||||||||
| Приказы |
№1806 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e30c6a04-e623-c97d-4c0e-e1daed285ac1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ТИКО-Инжиниринг», РОССИЯ, 394014, г. Воронеж, ул. Лебедева, 8а
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0395.МП ГСИ. Весы конвейерные ТИКО. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99371-26: Описание типа
2026-99371-26.pdf
|
Скачать | 415.3 КБ | |
|
99371-26: Методика поверки
МЦКЛ.0395.МП
2026-mp99371-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Весы конвейерные ТИКО (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейерной лентой.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести, взвешиваемого материала в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим их преобразованием в цифровой вид интегратором. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты. На дисплей интегратора выводится значения производительности весов, линейной плотности материала, скорости конвейерной ленты и суммарной массы материала, взвешенного на весах.
Весы выпускаются в трёх модификациях: ТИКО TE1W1, ТИКО 2xTE1W1, ТИКО TE1W3, которые отличаются метрологическими характеристиками и конструкциями грузоприемного устройства (далее - ГПУ).
Весы модификаций ТИКО TE1W1, ТИКО TE1W3 состоят из одного грузоприёмного устройства (одна роликовая опора) с двумя встроенными весоизмерительными
тензорезисторными датчиками исполнений TE3L1, TE3L2 или TE3L3 производства
ООО «ТИКО-Инжиниринг», РФ, датчика скорости ТИКО TE1S1 или TE1S2 производства ООО «ТИКО-Инжиниринг», РФ, и интегратора ТИКО TE100 или TE1I1 производства ООО «ТИКО-Инжиниринг», РФ. Весы модификации ТИКО 2xTE1W 1 используют два комплекта роликовых опор модификации ТИКО TE1W1, последовательно смонтированных в ряд.
ГПУ весов могут быть установлены в линию ленточного конвейера заказчика при соблюдении требований к ним, указанным в эксплуатационной документации на весы.
Интегратор TE100 обладает следующими коммуникационными возможностями в зависимости от исполнения, протокол: Modbus RTU (порт RS485); Modbus TCP, Ethernet IP, ProfiNET (порт Ethernet); Profibus DP (порт RS485).
Интегратор TE1I1 обладает следующими коммуникационными возможностями в зависимости от исполнения, протокол: Modbus RTU (порт RS485); Modbud TCP (порт Ethernet).
Весы при заказе имеют следующее обозначение
ТИКО [1]-[2]-[3][4] [5] где:
[1] - обозначение модификации (TE1W1, 2xTE1W1, TE1W3);
[2] - исполнение весоизмерительного тензорезисторного датчика (TE3L1, TE3L2, TE3L3);
[3] - исполнение интегратора (TE100, TE1I1). В случае комплектации весов интегратором TE1I1, дополнительно указывается вариант исполнения дисплея: TE1I1-1 - с дисплеем на лицевой панели, TE1I1-2 - с дисплеем внутри корпуса, TE1I1-3 - с глухой панелью без дисплея;
[4] - значение наибольшей линейной плотности весов, выраженное в кг/м, в соответствии с таблицей 2;
[5] - ширина конвейерной ленты, мм.
Общий вид ГПУ весов с указанием мест нанесения маркировочной таблички представлен на рисунке 1, интеграторов - на рисунке 2.

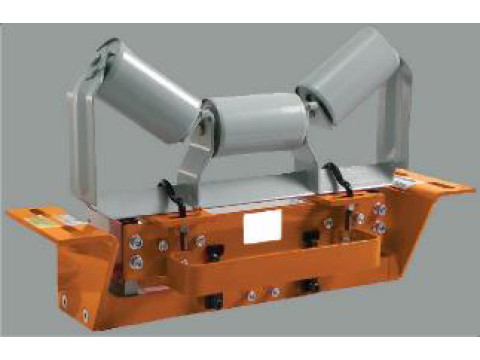

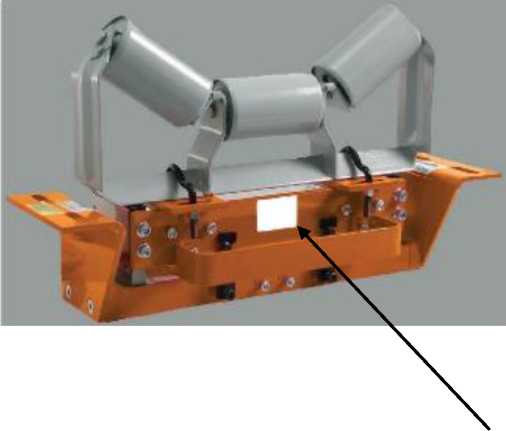

ТИКО TE1W1

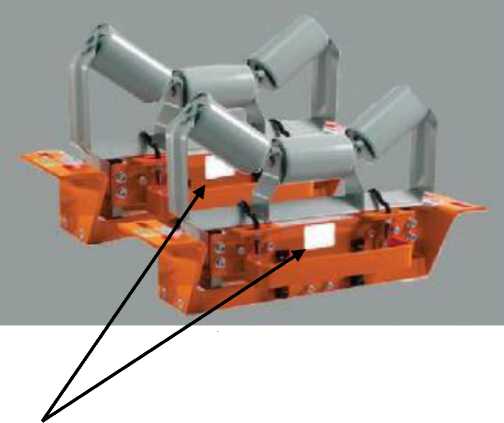

ТИКО 2xTE1W1 (дублирующие таблички)
Место нанесения маркировочной таблички
ТИКО TE1W3
Рисунок 1 - Общий вид ГПУ весов (роликовые опоры смонтированы на весоизмерительный мост) с указанием мест нанесения маркировочной таблички
2.1
2.2
2.3

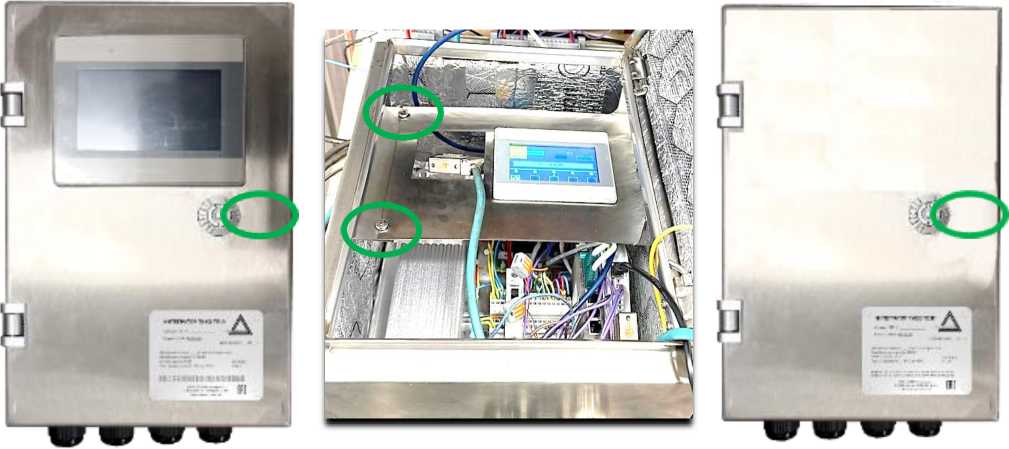

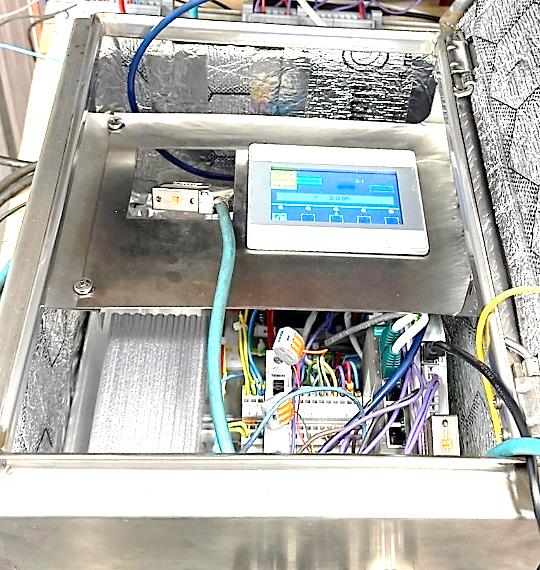

интегратор ТИКО TE1I1 исполнений с дисплеем на лицевой панели (2.1), с дисплеем внутри корпуса (2.2) и с глухой панелью без дисплея (2.3)

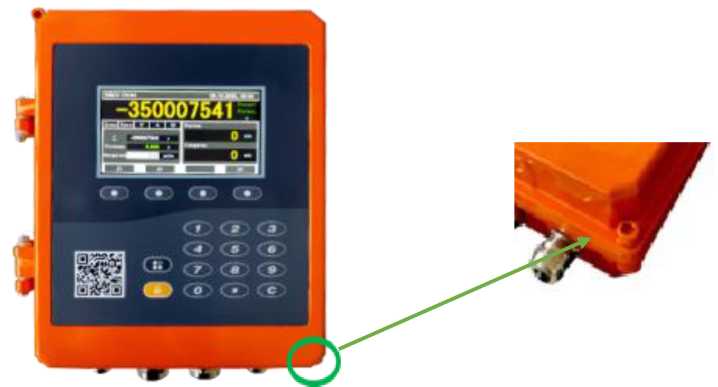

интегратор ТИКО TE100
Рисунок 2 - Общий вид интеграторов с указанием мест пломбировки
Маркировочная табличка из нержавеющей стали закрепляется с помощью заклепок на центральной секции весоизмерительного моста ГПУ для модификаций ТИКО TE1W1, ТИКО 2xTE1W1 и на боковой секции для модификаций ТИКО TE1W3. Информация на маркировочную табличку наносятся методом гравировки и содержит следующие обязательные данные и обозначения:
- наименование или товарный знак предприятия-изготовителя;
- серийный номер весов, состоящий из латинских букв и цифр;
- полное наименование весов и обозначение модификации;
- предел допускаемой погрешности по ГОСТ 30124, %;
- значения наименьшей и наибольшей линейной плотности, кг/м;
- знак утверждения типа средства измерений;
- дата выпуска в формате ММ.ГГГГ.
Пример маркировочной таблички представлен на рисунке 3.
Для ограничения доступа к внутренним частям весов с целью предотвращения несанкционированных настройки (регулировки) и вмешательства, которые могут привести к искажению результатов измерений, предусмотрена механическая пломбировка: у интегратора ТИКО TE100 крышка лицевой панели пломбируется с помощью пломбировочного винта, у интеграторов ТИКО TE1I1 - с помощью разрушаемой при снятии шильд-наклейки (стикера) пломбируется замок на фронтальной панели (для исполнений с глухой панелью и с дисплеем на лицевой панеле) и внутри корпуса (для исполнений с дисплеем внутри корпуса). Схема пломбировки весов представлена на рисунке 2.
Нанесение знака поверки на весы не предусмотрено.
Весы конвейерные модификации ТИКО TE1W1
Модификация: ТЕ1W1-TE3L2-TE1И -2-1000-2000
Серийный №: W000007
Дата выпуска 07.2025 г.
Напряжение питания пост, тока (рекомндуемое), В: 10
Степень защиты: IP67
Темп, эксплуатации: от -40°С до +65°С
Предел допускаемой погрешности, %: 0,5
Наибольшая линейная плотность, кг/м: 80
Наименьшая линейная плотность, кг/м: 16
№ в реестре СИ:___________________________
№ ДС по ТР ТС 020/2011: ЕАЭС NRU fl-RU.PA03.B.69022/25
№ ДС по ТР ТС 004/2011: ЕАЭС NRU fl-RU.PA03.B.69022/25
ООО «ТИКО-Инжиниринг» г. Воронеж, ул. Лебедева, д. 8А Изготовлено в России
Рисунок 3 - Пример маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным в модуль интеграторов и состоит из метрологически значимой и метрологически незначимой частей.
ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее интегратора по запросу через меню, или используя стандартные протоколы обмена Modbus RTU/Modbus TCP.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
TE1I1 |
TE100 | |
|
Идентификационное наименование ПО |
FW TE1I1 |
FW TE100 |
|
Номер версии (идентификационный номер) ПО |
V1.X.Y* |
V1.X.Y* |
|
Цифровой идентификатор ПО |
- |
- |
* «Х» и «Y» относятся к метрологически незначимой части ПО и могут принимать значения от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Пределы допускаемой погрешности измерений весов по ГОСТ 30124, % от измеряемой массы* |
±0,5; ±1,0; ±2,0 |
|
Значения наибольшей линейной плотности (НЛП), кг/м - для модификаций ТИКО TE1W1 и 2хTE1W1 - для модификации ТИКО TE1W3 |
5; 10; 20; 25; 50; 63; 80; 100; 125; 160; 200; 250; 355; 400; 450; 500; 630;800; 1000 5; 10; 20; 25; 50; 63; 80; 100; 125; 160; 200; 250; 355; 400; 450; 500; 630; 800 |
|
Значения наименьшей линейной плотности (НмЛП), кг/м, не более |
20% от НЛП |
|
Наименьший предел взвешивания от массы материала, взвешиваемого на весах в течение 1 часа при НЛП |
0,1 |
|
Дискретность цифровой индикации, кг |
0,001; 0,01; 0,1; 1 |
|
Примечание: * - пределы допускаемой погрешности определяются при первичной поверке перед вводом весов в эксплуатацию. Полученное значение заносится в паспорт на весы и на маркировочную табличку | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций весов | ||
|
ТИКО 2xTE1W1 |
ТИКО TE1W1 |
ТИКО TE1W3 | |
|
Скорость конвейерной ленты, м/с |
от 0,01 до 5 | ||
|
Угол наклона конвейерной ленты, °, не более |
20 | ||
|
Угол наклона боковых роликов роликовых опор, °, не более |
30 | ||
|
Ширина конвейерной ленты, мм |
400;500;650;800;1000; 1200;1400; 1600; 2000; 3000 |
400; 500; 650; 800;1000; 1200;1400; 1600 | |
|
Габаритные размеры ГПУ (длина х ширина х высота), мм, не более |
5000х3500х2000 | ||
|
Масса ГПУ, кг, не более |
880 |
440 |
30 |
|
Предельный диапазон температур эксплуатации, °C: - для ГПУ - для интегратора TE1I1 (с обогревом) - для интегратора TE1I1 (без обогрева) - для интегратора TE100 |
от -40 до +65 (от -10 до +40)* от -40 до +40 от 0 до +40 от -10 до +50 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики для модификаций весов |
|
ТИКО ТИКО ТИКО 2xTE1W1 TE1W1 TE1W3 | |
|
Параметры электропитания: - частота, Гц - напряжение переменного тока, В: для интегратора TE100 для интегратора TE1I1 - напряжение постоянного тока, В: для интегратора TE1I1 |
от 49 до 51 от 85 до 245 от 187 до 242 24 |
|
Потребляемая мощность, ВА, не более - при наличии обогрева интегратора - без обогрева интегратора |
160 55 |
|
Примечание: * - номинальный диапазон рабочих температур в режиме термокомпенсации весоизмерительных тензорезисторных датчиков | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
Знак утверждения типа
наносится методом гравировки на маркировочную табличку и типографическим способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность
Таблица 5 - Комплектность весов
|
Наименование |
Обозначение |
Количество |
|
Весы конвейерные |
ТИКО |
1 шт. |
|
Эксплуатационная документация в составе*: - Весы конвейерные ТИКО TE1W1 и ТИКО 2xTE1W1. Руководство по эксплуатации - Весы конвейерные ТИКО TE1W3. Руководство |
71029668.404631.001.РЭ |
1 экз. |
|
по эксплуатации |
71029668.404631.002.РЭ |
1 экз. |
|
- Весы конвейерные ТИКО TE1W1 и ТИКО 2xTE1W1. Паспорт |
71029668.404631.001.ПС |
1 экз. |
|
- Весы конвейерные ТИКО TE1W3. Паспорт |
71029668.404631.002.ПС |
1 экз. |
|
- Интегратор TE1I1. Руководство по эксплуатации |
71029668.421417.001.РЭ |
1 экз. |
|
- Интегратор TE100. Руководство по эксплуатации |
71029668.421417.002.РЭ |
1 экз. |
|
- Интегратор TE1I1. Паспорт |
71029668.421417.001.ПС |
1 экз. |
|
- Интегратор TE100. Паспорт - Датчик скорости TE1S1. Руководство по |
71029668.421417.002.ПС |
1 экз. |
|
эксплуатации |
71029668.402139.001.РЭ |
1 экз. |
|
- Датчик скорости TE1S2. Руководство по эксплуатации |
71029668.402139.002.РЭ |
1 экз. |
|
- Датчик скорости TE1S1. Паспорт |
71029668.402139.001.ПС |
1 экз. |
|
- Датчик скорости TE1S2. Паспорт |
71029668.402139.002.ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Состав эксплуатационной документации определяется согласно заказу на конкретную | ||
|
модификацию весов | ||
Сведения о методах измерений
приведены в разделе 6 «Ввод в эксплуатацию» документов «Весы конвейерные ТИКО TE1W1 и ТИКО 2xTE1W1. Руководство по эксплуатации. 71029668.404631.001.РЭ» и «Весы конвейерные ТИКО TE1W3. Руководство по эксплуатации. 71029668.404631.002.РЭ».
Нормативные документы
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»;
Приказ Росстандарта от 04 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
71029668.404631.001.ТУ Весы конвейерные ТИКО. Технические условия.
